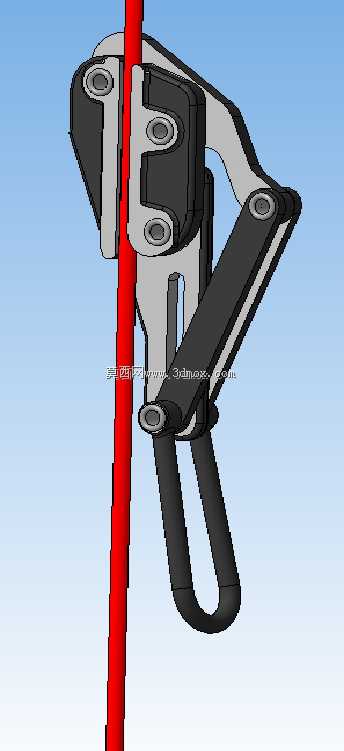

户外作业用钢丝绳夹紧牵引夹结构

这款钢丝绳牵引夹主要面向高空作业、索道运维、户外吊装、线缆架设这类需要临时或长期固定牵拉钢丝绳的作业场景，区别于传统螺栓压紧式绳夹，它采用杠杆自锁的结构逻辑，无需额外工具即可快速完成装夹，在应急抢修、快速布绳的工况下能大幅缩减作业准备时间。从功能特性来看，它的夹持面做了适配钢丝绳圆弧轮廓的贴合设计，夹紧状态下接触应力分布均匀，不会像平口压块那样对钢丝绳局部造成剪切损伤，能在额定牵拉载荷下避免钢丝绳出现断丝、滑移的问题；自带的扳动式锁止臂在牵拉受力越大时，夹持块对钢丝绳的抱紧力会同步提升，不会出现受拉松脱的风险，解锁时只需扳动解锁臂即可快速松脱，能实现单人快速操作。设计过程中优先考虑了户外复杂工况的适配性，整体结构采用铰接式多连杆布局，所有铰接孔都做了同轴度公差约束，转动副的间隙控制在合理范围，避免长期使用后出现旷量导致夹持失效；夹持块的咬合齿做了钝化处理，齿高经过反复校核，既保证足够的摩擦牵引力，又不会咬入钢丝绳过深破坏绳股结构。外形上采用偏置式的布局，安装时不需要从钢丝绳端头穿入，可以在钢丝绳的任意中间位置完成装夹固定，适配现场不同长度的布绳需求；整体轮廓没有尖锐外凸棱角，避免作业过程中剐蹭作业人员或周边线缆，挂环位置做了圆弧过渡，能适配卸扣、安全钩等多种连接配件的挂载需求，安装边界上预留了足够的操作空间，即使佩戴劳保手套也能顺利完成开合操作，不需要额外预留大尺寸的操作工位。结构上的受力路径经过优化，牵拉载荷直接通过主承载臂传递到夹持块，铰接销轴只承受转动副的剪切力，不会出现载荷集中在单个零件上的问题，整体受力均匀，长期重复使用也不会出现结构变形。
