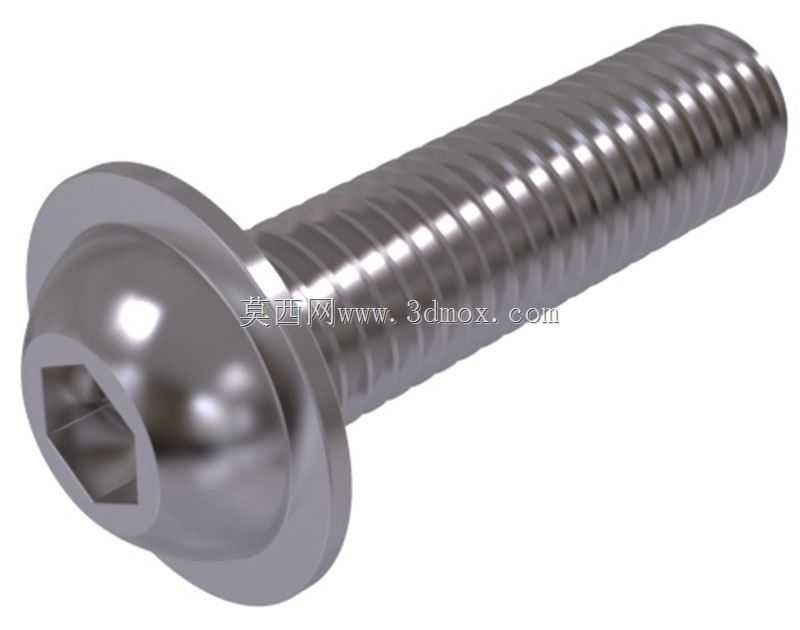

ISO7380-2法兰圆头内六角圆柱头螺钉

这类带法兰面的圆头内六角圆柱头螺钉，在各类机电设备装配、工装夹具搭建、自动化模组拼接场景中应用极广，相比普通盘头内六角螺钉，其自带的法兰盘结构可直接增大螺钉头部与被连接件的接触承压面积，无需额外搭配平垫使用，既能降低被连接件表面的压溃风险，也能在一定程度上分散锁紧时的轴向压力，尤其适合铝合金薄板、工程塑料件等低强度基材的连接场景，避免锁紧过程中基材表面出现凹陷、滑牙等装配问题。

从结构设计逻辑来看，螺钉头部采用圆弧形顶面搭配内六角驱动槽，相比十字槽、一字槽结构，内六角槽可承受更大的锁紧扭矩，装配时不易出现滑槽、脱批的问题，能适配电动起子、扭力扳手等多种装配工具，满足不同工位的装配效率需求；头部下方集成的法兰盘与螺杆为一体成型结构，不存在平垫与螺杆之间的装配间隙，在受振动载荷的连接场景中，能更好地维持锁紧预紧力，降低紧固件松动的概率。

该系列螺钉覆盖M3到M10的常用公制规格，不同规格对应不同的头部直径、法兰厚度与螺杆长度公差，建模过程中严格遵循ISO 7380-2标准的尺寸边界，螺杆部分的螺纹牙型、收尾长度、头部内六角的对边尺寸、深度都完全匹配标准要求，可直接用于设备的虚拟装配干涉检查，也能导出工程图用于生产加工环节。在实际选型时，需要结合被连接件的总厚度计算螺钉旋入深度，钢件连接时旋入深度建议不小于螺纹公称直径的1倍，铝件、塑料件等软质基材连接时旋入深度需提升至1.5-2倍公称直径，同时要注意法兰盘的外径尺寸，确保法兰面能完全覆盖被连接件的安装孔位，避免出现压接偏斜的问题。安装过程中需根据螺纹规格匹配对应扭力值，避免扭矩过大导致螺杆断裂、螺纹滑牙，或是扭矩不足导致连接松动，在有防松需求的场景下，还可搭配螺纹胶、防松垫圈使用，进一步提升连接可靠性。
