连续通过式箱式喷淋清洗设备结构

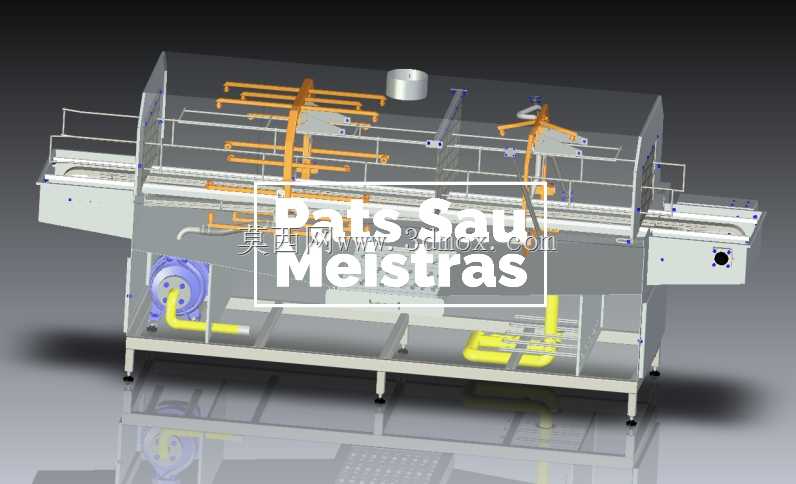

这套设备主要面向机加工零部件、食品周转容器、五金冲压件的连续式喷淋清洗场景，适配产线在线排布需求，可直接对接前后段输送工位，无需额外转序工装。设备整体采用贯通式箱体结构，两侧开设工件进出通道，配套网带式输送机构贯穿箱体内部，工件放置在输送网带上即可匀速通过各功能腔室，完成多道清洗工序。从结构设计来看，箱体采用不锈钢折弯拼焊成型，内部做分区隔断，分别设置喷淋清洗、风切沥水等功能段，顶部布置多组喷淋管路，管路采用快装接头连接，方便后期维护拆换，喷嘴角度经过反复调整，可覆盖工件所有外表面，避免出现清洗盲区。底部设置储液腔与循环泵接口，图中可见的蓝色泵体为循环供液单元，黄色管路为回流管路，清洗液经过滤后可循环使用，降低耗材消耗。机架部分采用方管焊接框架，底部配置可调脚杯，可根据现场地面平整度调整设备水平，保证输送网带运行平稳无跑偏。建模阶段先从整体布局入手，先确定输送线的中心高度、有效通过宽度与设备总长，匹配车间产线的常规对接尺寸，预留两侧操作维护空间。第一步搭建底部机架框架，确定各支撑腿的位置与脚杯安装面，再搭建箱体的外壳钣金结构，预留管路穿装孔与检修门位置；第二步布置内部输送机构，确定主动辊、从动辊的安装位置，张紧机构的调节行程，网带的绕线路径；第三步排布喷淋管路系统，根据喷淋覆盖范围计算管路间距与喷嘴安装角度，匹配循环泵的流量参数确定管路通径；最后装配外部的泵体、管路接头、防护栏等附属结构，完成整体干涉检查，确认各运动部件无碰擦，管路排布无弯折堵点。设备安装时需注意水平度校准，尤其是输送段的水平误差需控制在允许范围内，避免网带跑偏，外接管路需做好密封处理，防止清洗液渗漏，电气走线需沿箱体外侧的走线槽布置，避免接触清洗液造成腐蚀。
