异形多孔凸轮式传动连接盘结构

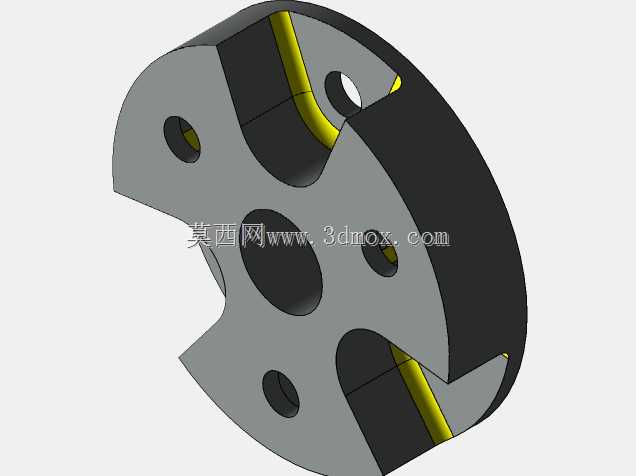

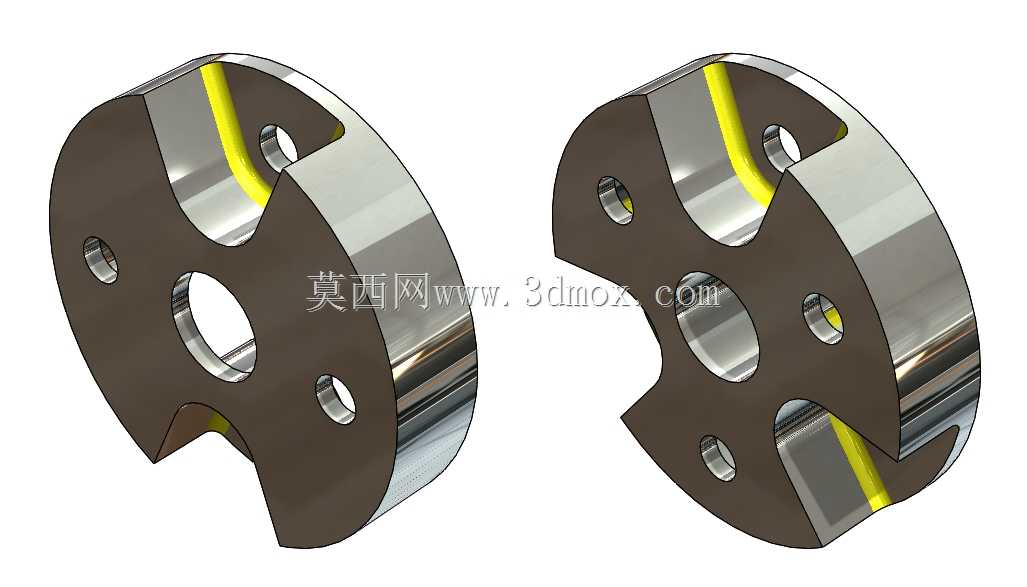

这类异形多孔凸轮式连接盘，常应用在间歇传动机构、自动化进给工位的动力传递链路中，作为凸轮分割器的核心配套构件，承担着将旋转动力转换为间歇式分度动作的关键作用，在包装机械的送料工位、电子装配线的转位台、机床的自动换刀机构中都能见到这类构件的身影。从结构设计来看，零件整体采用圆盘式基体，边缘做了异形切边处理，对应凸轮从动件的运动轨迹做了曲面修型，盘面分布的多组不同孔径的通孔，分别承担安装定位、紧固件穿接、减重避空、从动件让位的不同功能，其中中心大孔为动力输入轴的装配孔，孔壁做了高精度公差匹配，保证与轴件配合时的同轴度要求，避免高速运转时出现径向跳动。设计过程中，首先要匹配对应机构的分度角参数，确定凸轮曲面的轮廓升程与回程曲线，保证从动件运动过程无刚性冲击，曲面部分做了抛光处理，降低与从动滚轮接触时的摩擦损耗；盘面的孔位排布严格遵循安装边界要求，所有孔的中心距公差控制在IT7级以内，保证装配时与相邻端盖、轴套的孔位完全对齐，避免出现装配干涉。零件的厚度方向做了等强度设计，受力较大的凸轮轮廓区域保留了足够的壁厚，非受力区域做了切槽减重，黄色标识的槽体为润滑油导流槽，运转过程中可以将润滑脂引导至摩擦接触面，形成持续油膜降低磨损。安装时需要注意，该零件的轴向定位依靠端面的台阶面与锁紧螺母配合，径向定位依靠中心孔与轴的过盈配合，周边的小孔用于穿接定位销，传递扭矩的同时防止零件与轴之间出现相对转动，异形边缘的缺口部分需要对应从动件的初始安装位置，避免装配错位导致分度动作失效。从实际使用场景来看，这类零件的加工通常采用数控铣削完成曲面轮廓，后续做表面硬化处理提升耐磨性能，建模过程中需要重点校验凸轮曲面与从动件的运动干涉情况，以及所有安装孔位的位置度是否满足装配要求，同时要核算零件在额定转速下的动平衡参数，避免高速运转时产生振动影响整套传动机构的精度稳定性。
