T型手柄焊接式波纹管截止阀结构设计

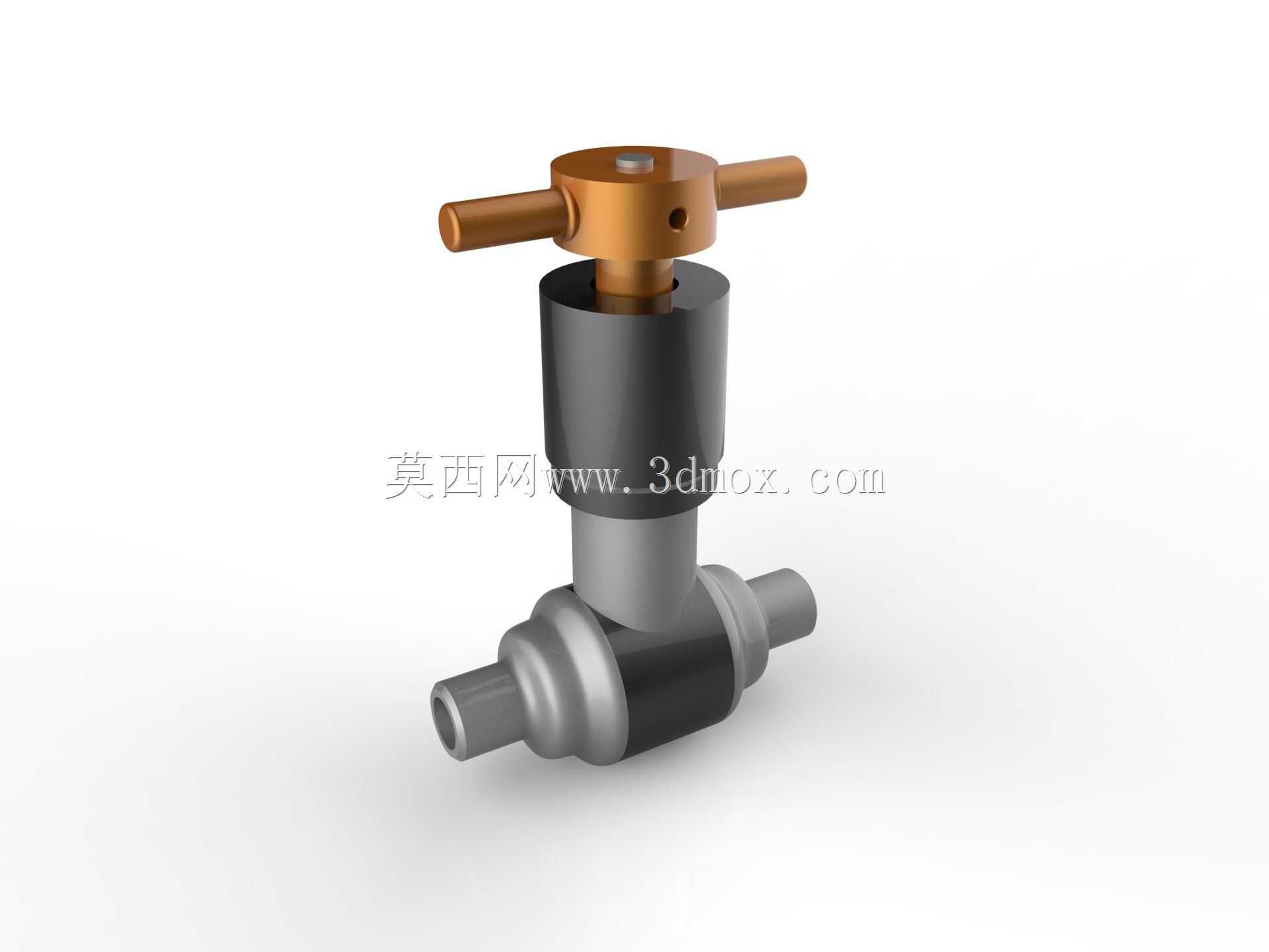

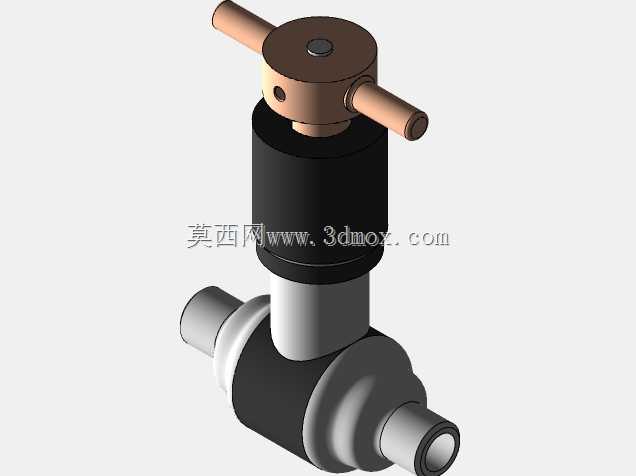

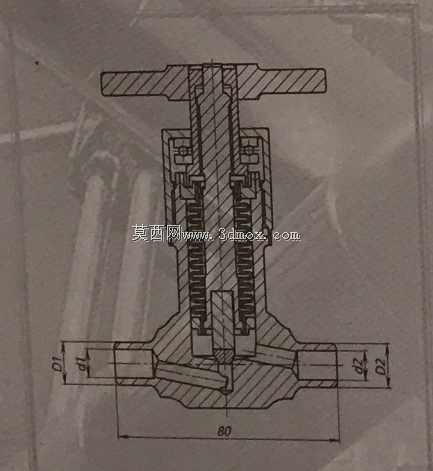

这款手动波纹管截止阀的建模过程，首先要考虑的是化工、制冷、高纯流体输送管路的实际安装工况，这类场景下常规填料密封的截止阀容易出现阀杆处的介质跑冒滴漏问题，波纹管密封结构的核心作用就是通过金属波纹管的伸缩形变替代传统填料密封，在阀杆升降过程中完全隔断阀内介质与外界的通路，避免有毒、易燃、高纯度介质的泄漏，也能减少外部杂质进入管路污染介质的风险。从结构设计逻辑来看，顶部的T型手柄是为了手动操作时获得足够的转动力矩，不需要额外配套扳手就能完成阀门的启闭操作，手柄与阀杆的连接采用扁位加顶丝的固定方式，既保证扭矩传递的可靠性，也方便后期维护时的拆卸更换。阀体部分采用两端焊接式的连接结构，相比法兰连接的截止阀，焊接结构的密封可靠性更高，外形尺寸更紧凑，适合安装空间局促、对密封等级要求高的管路系统，建模时需要严格控制两端焊接接头的外径、壁厚参数，保证与同规格管路焊接时的对口精度，避免出现错边、焊不透的问题。中部的波纹管组件是整个阀门的核心功能件，建模时要还原波纹管的薄壁多层结构，波纹管上端与阀杆压盖焊接密封，下端与阀体中腔密封台肩贴合，阀杆升降行程要完全匹配波纹管的可伸缩范围，避免行程过大拉裂波纹管，或是行程过小导致阀门无法完全关断。阀瓣部分采用锥面密封结构，相比平面密封，锥面密封的密封比压更高，在低压、小通径的管路工况下能实现更可靠的截断效果，阀瓣与阀杆的连接采用活动铰接结构，能自动补偿阀杆与阀座的同轴度误差，避免关闭时出现偏磨导致密封失效。整体外形的径向尺寸控制在适配小通径管路的范围，安装时不需要预留过大的操作空间，T型手柄的操作高度也考虑了管路保温层的厚度，即使管路外包保温层，也不会影响手柄的转动操作。建模过程中对各部件的配合公差做了对应还原，比如阀杆与导向套的间隙配合、波纹管压盖与阀体中腔的止口定位、密封面的粗糙度对应结构，都按照实际加工装配的要求做了细节处理，能直接用于装配干涉检查、工况模拟演示，也能作为同类型阀门改型设计的基础参考，帮助设计人员快速核对安装边界、操作空间、密封结构的合理性，减少前期设计的反复校核工作量。
