包装模具用气动空气提升阀结构

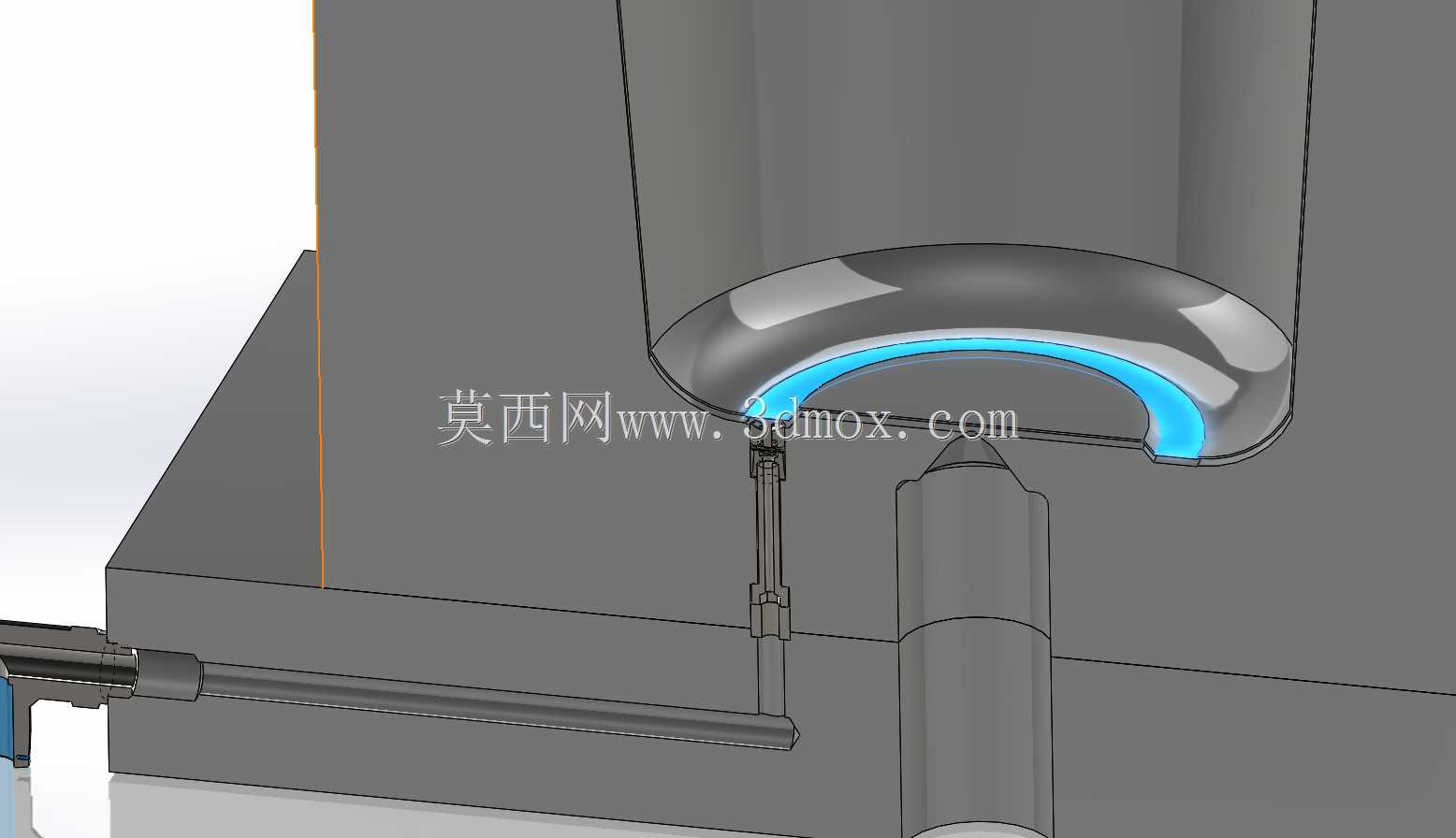

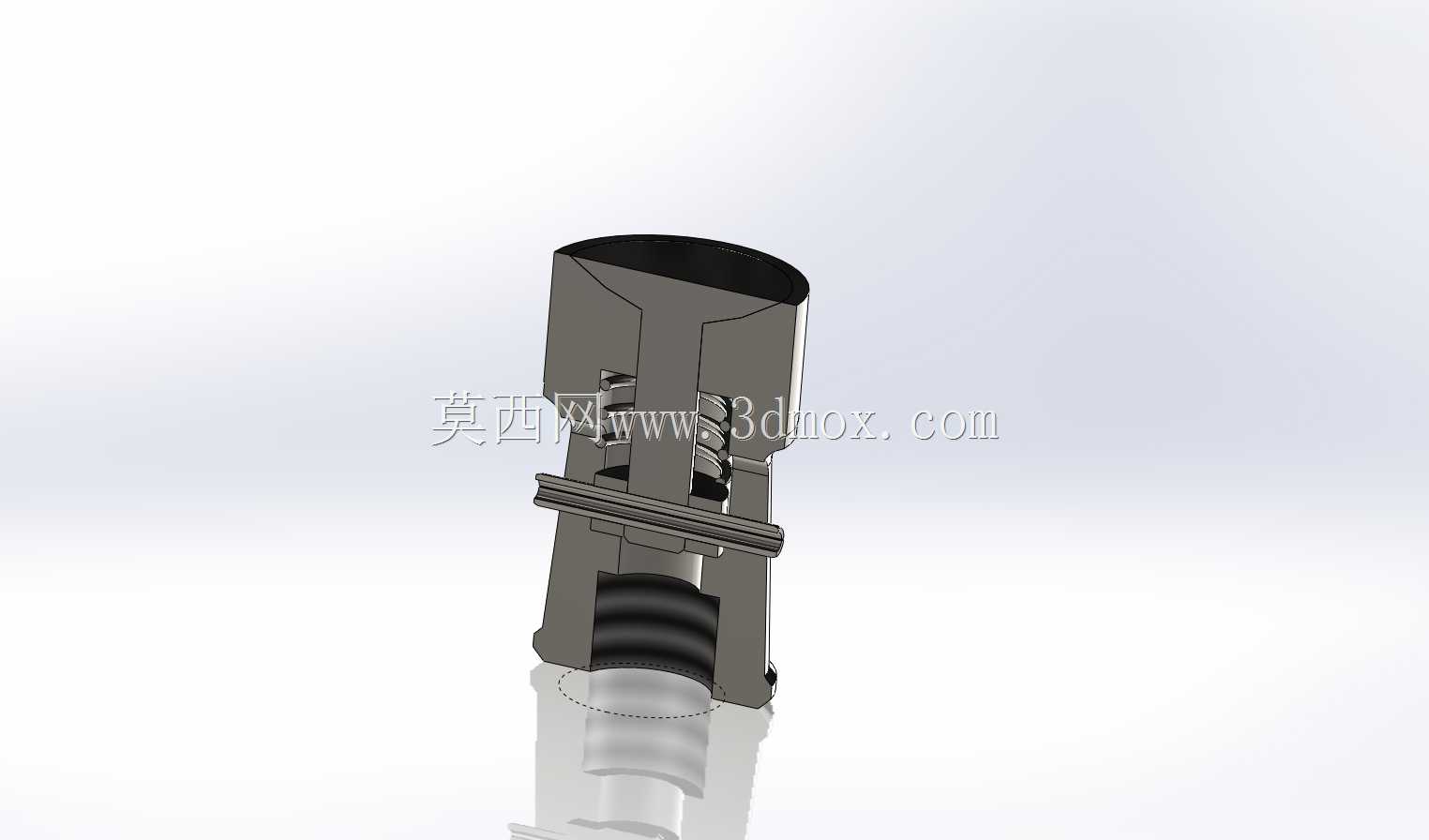

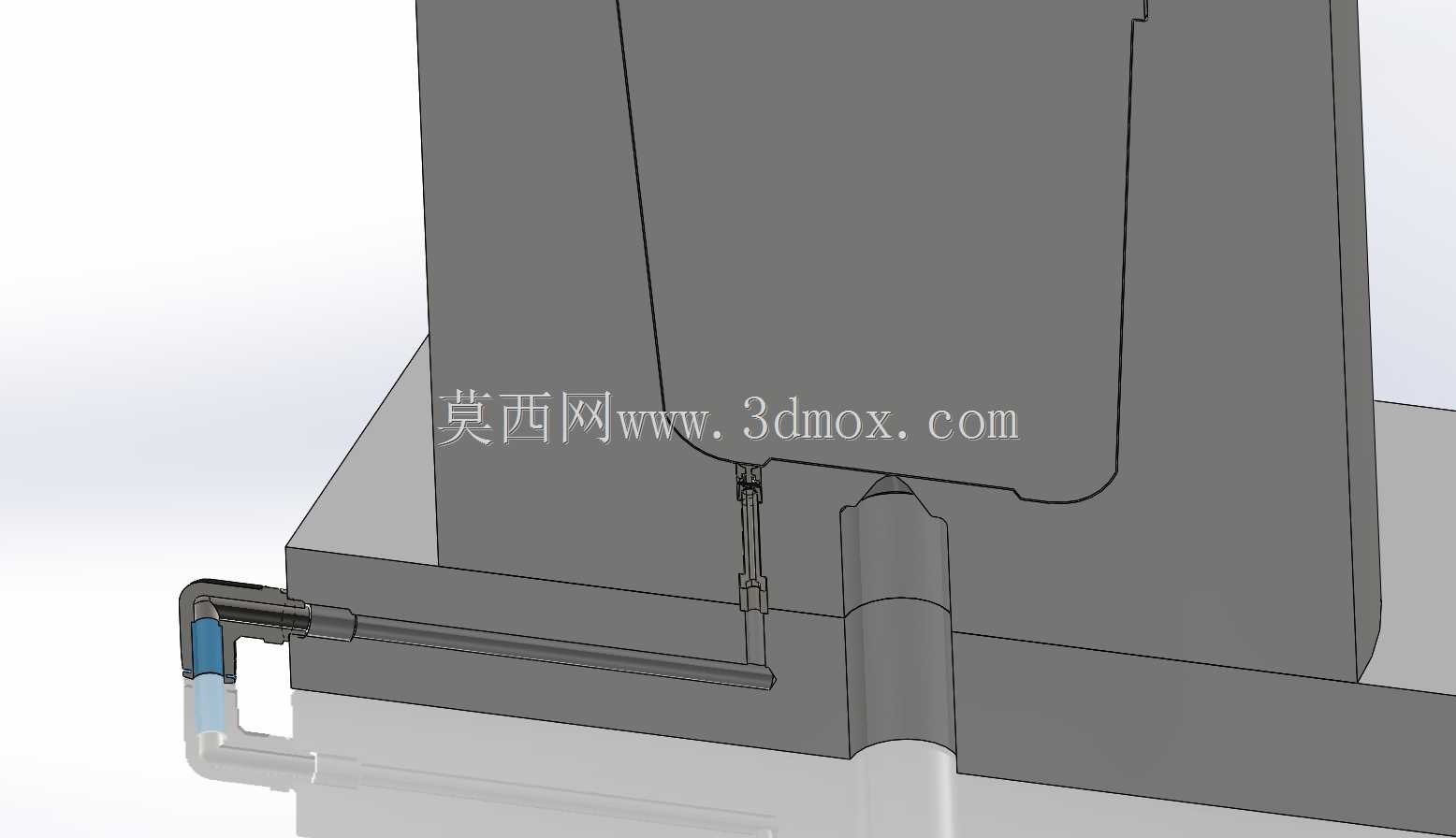

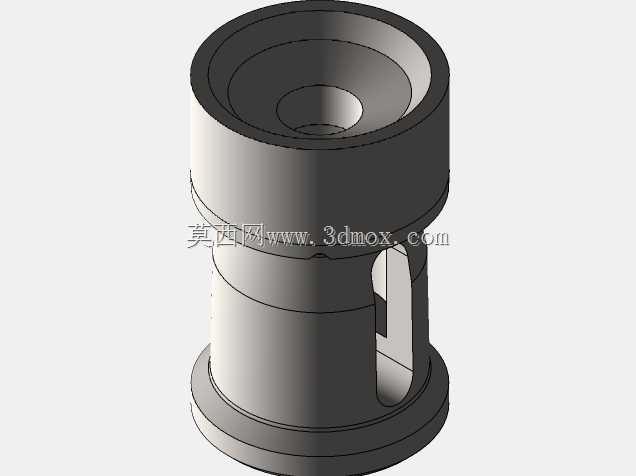

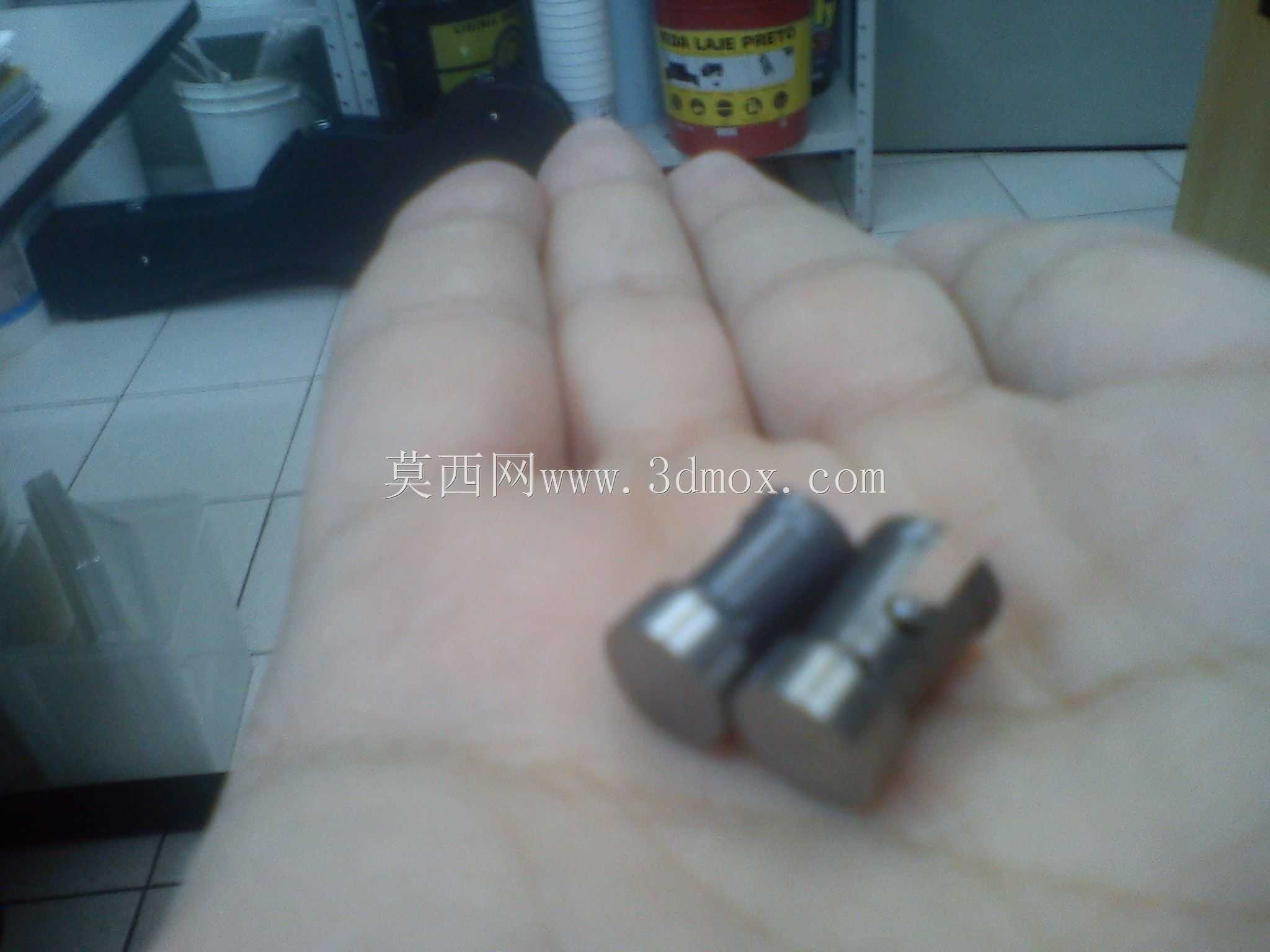

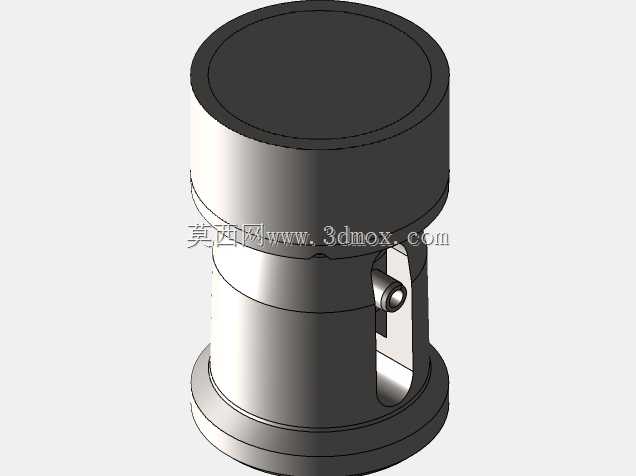

　　在包装行业的大型桶形、深腔薄壁件成型工序里，这类空气提升阀是解决脱模真空吸附问题的核心配套元件，不少做花盆、物流托盘、大容量包装容器的模具厂商，在设计大吨位重型滑道模具时，都会根据成型件的脱模阻力排布多组该类阀件，避免开模瞬间型腔内外压差过大，导致薄壁件被吸瘪、拉裂变形。从功能逻辑上看，该阀件依靠气动驱动实现阀芯的往复提升动作，开模瞬间阀芯快速顶出的同时打通气路，让外界空气快速进入型腔与成型件之间的密闭空间，直接破除成型过程中形成的真空负压，让制件能够顺利脱离模腔，不会因为负压吸附滞留在定模侧，打乱整条成型产线的节拍。从结构设计思路来看，这款阀件采用了分段式的阀芯导向结构，上部的驱动段预留了标准的气动接口安装位，

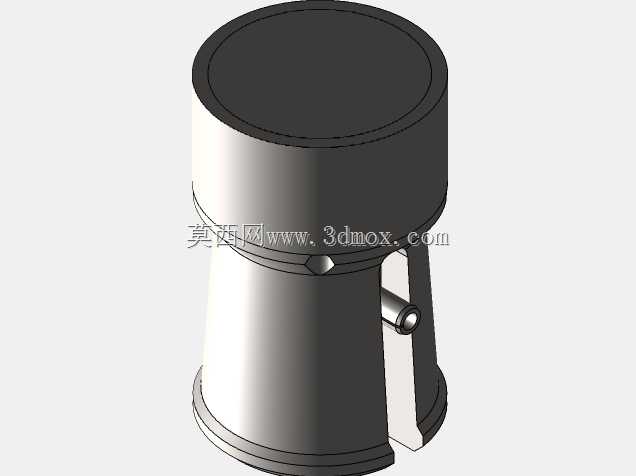

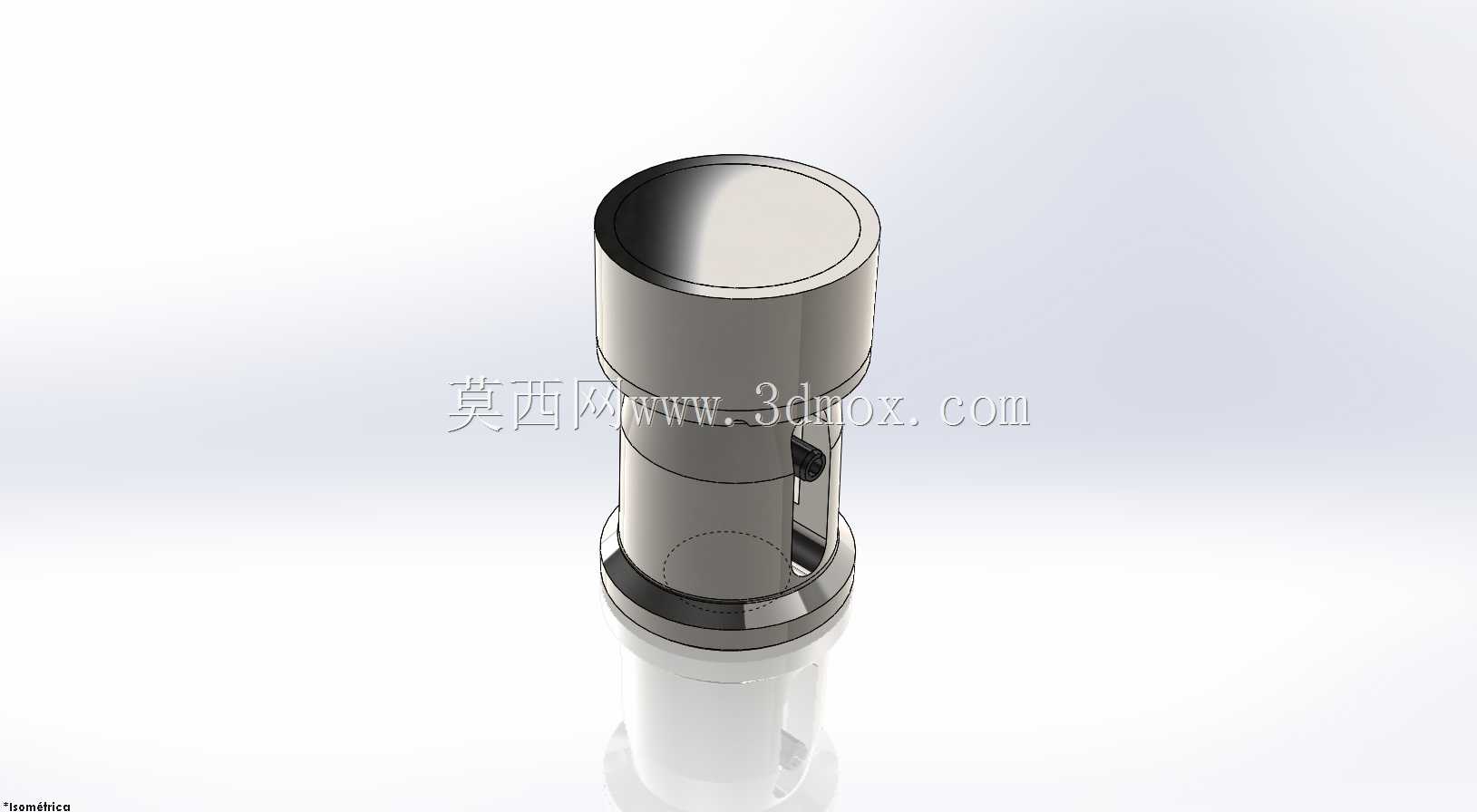

　　中部的密封段做了多道环形密封槽，适配不同模具的安装孔公差，避免成型过程中原料渗入阀件内部造成卡滞，下部的顶出端面做了圆弧过渡处理，顶出接触制件时不会在薄壁件表面留下明显顶痕，满足外观件的成型质量要求。安装边界上，阀件整体为同轴圆柱结构，外径适配常规模具的标准安装孔位，轴向安装尺寸预留了足够的密封调节余量，不需要在模架上做额外的非标避让加工，不管是新模设计还是旧模改造都能快速适配。不同于常规的顶出元件，这款阀件把顶出动作和破真空气路整合为一体，不需要在模架上额外加工独立的破真空气道，减少了模架加工的工序量，也降低了模具使用过程中气道堵塞的维护成本。在实际选型排布时，需要根据成型件的投影面积、脱模斜度、

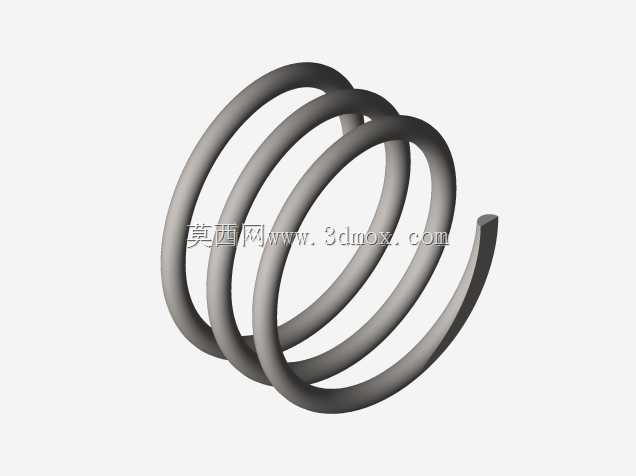

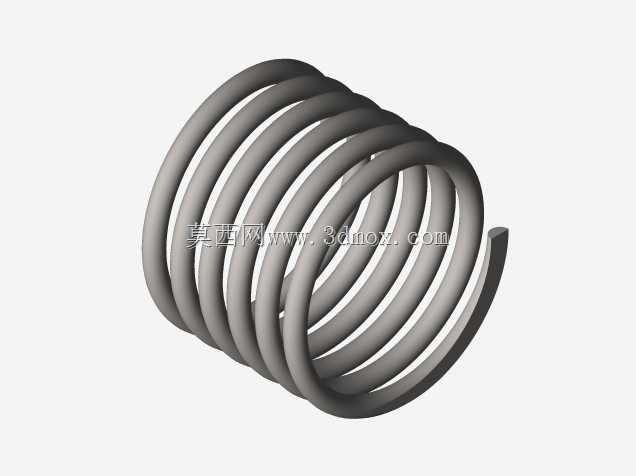

　　原料材质的吸附特性计算单组阀件的有效破真空面积，通常在深腔部位、成型筋位密集区域会适当加密阀件排布，保证开模瞬间整个型腔面的气压能够快速平衡，避免局部负压残留导致制件变形。阀件内部的复位弹簧做了刚度匹配，保证合模状态下阀芯端面能够和模腔面完全齐平，不会在制件表面留下凸痕，同时开模时阀芯顶出的行程刚好能够满足气路完全打开的需求，不会因为行程过长干涉制件的取出路径。
