法兰式手动热切断阀工业结构设计

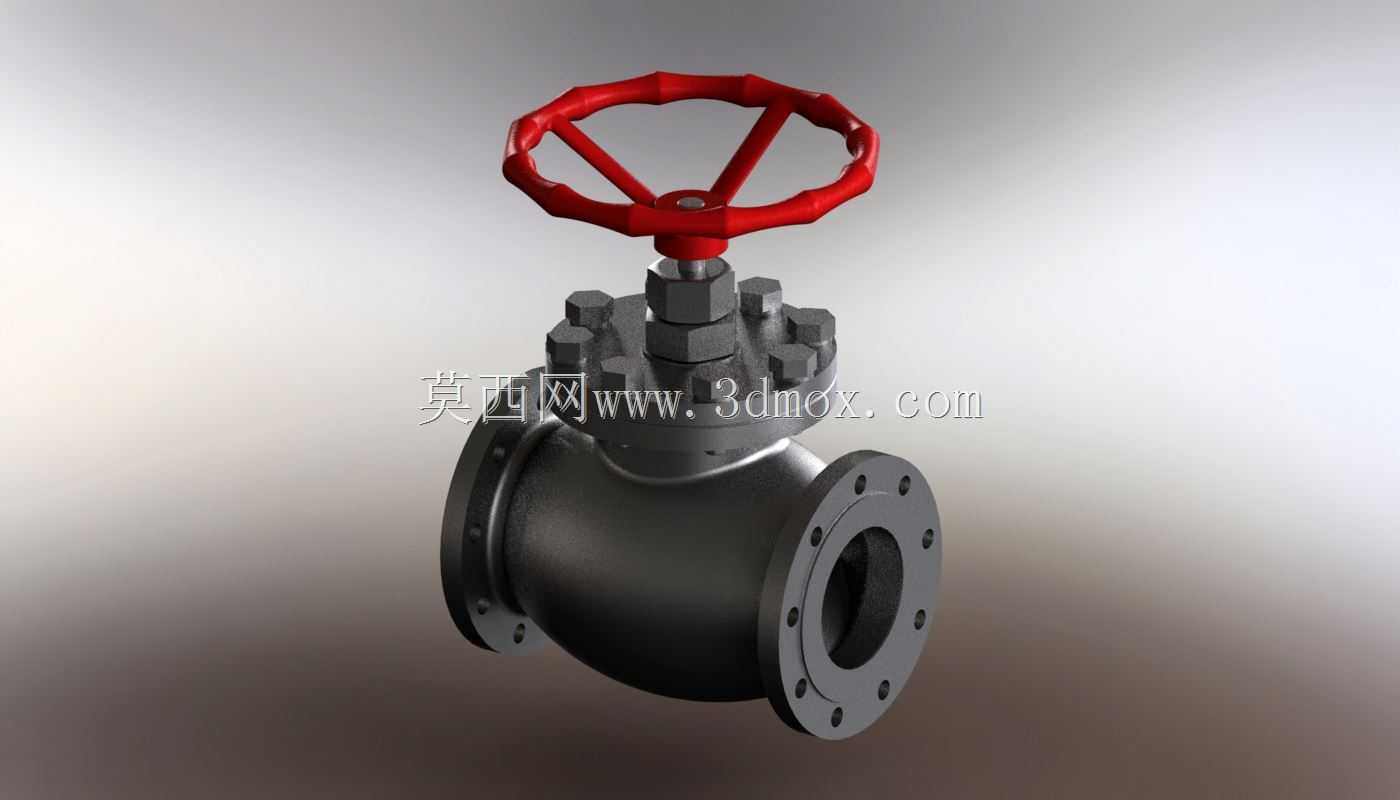

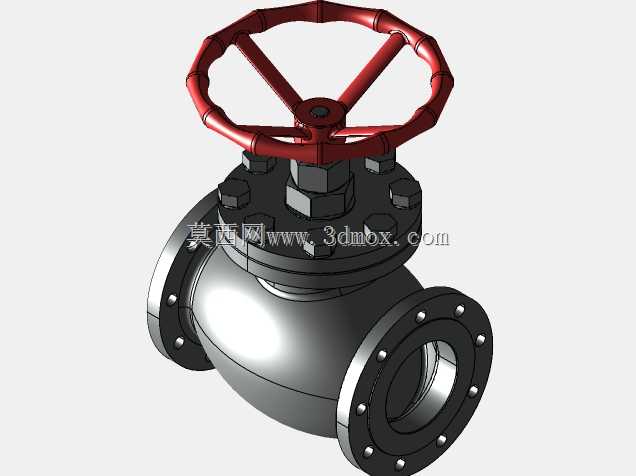

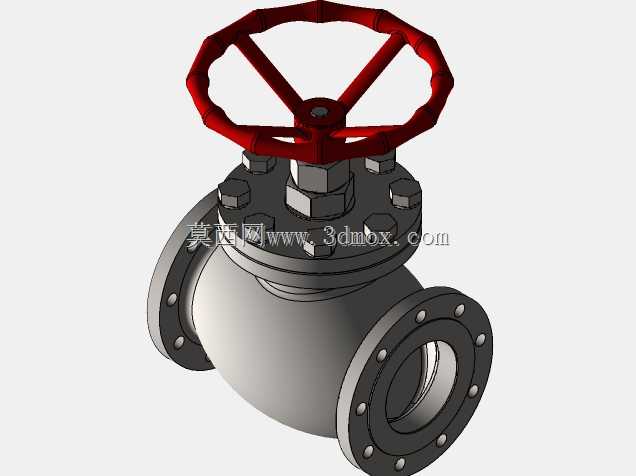

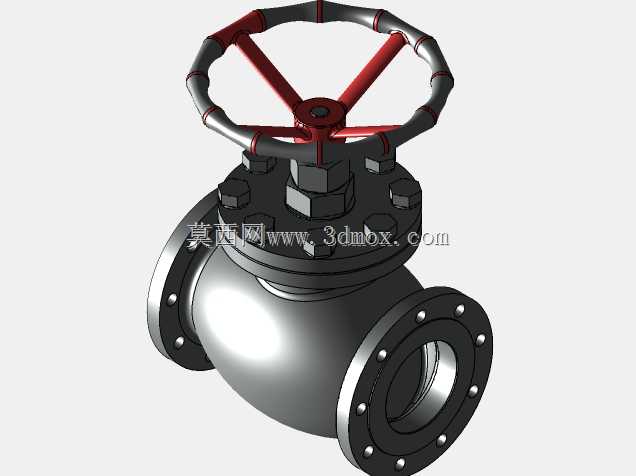

这款手动法兰连接的热切断阀，主要应用在热力输送管网、工业蒸汽管路、高温流体输送系统中，作为管路截流与紧急切断的核心控制部件，在系统检修、工况异常、介质流向切换场景下，可通过手动操作实现管路的完全通断控制，避免高温介质泄漏引发的安全隐患。从结构设计来看，整体采用直通式流道布局，阀体为铸造成型的球形腔体结构，相比直角式流道，介质流经时的局部阻力损失更小，适配大口径管路的大流量输送需求，公称通径DN125的规格，可匹配同通径的工业管路系统，PN16的压力等级可满足常规中低压热力、工业流体管路的承压要求。连接端采用凸面法兰结构，法兰盘上均匀分布螺栓孔，安装时可通过配套螺栓与管路法兰实现刚性连接，法兰密封面可适配非金属垫片或金属缠绕垫片，保证高温工况下的连接密封性，避免介质沿连接面渗漏。上部操作端采用轮辐式手轮结构，红色手轮的设计可在工业现场快速识别操作部件，手轮通过阀杆与内部启闭件连接，阀杆部位设置填料密封结构与多组螺栓紧固的压盖，可在阀杆升降动作过程中持续保持密封性能，防止介质沿阀杆间隙向外泄漏。设计过程中充分考虑了手动操作的力矩需求，手轮的轮缘直径经过匹配计算，操作人员无需额外加力杆即可实现额定压力下的阀门启闭，降低现场操作的劳动强度。阀体内部的密封副采用硬密封结构，可耐受高温介质的长期冲刷，相比软密封结构更适配高温热力介质的工况，避免密封件在高温下老化失效。安装边界上，阀门两端法兰的端面间距、螺栓孔中心圆直径、螺栓孔数量与孔径均符合对应通径压力等级的管路法兰标准，可直接替换同参数的现有管路阀件，无需对现有管路进行额外改造，适配化工、热力、冶金等多个行业的中低压高温流体管路系统，在日常运维中，仅需定期检查阀杆填料的压紧状态、法兰连接螺栓的预紧力，即可保证阀门长期稳定运行。
