仿真昆虫瓢虫仿生结构三维数模

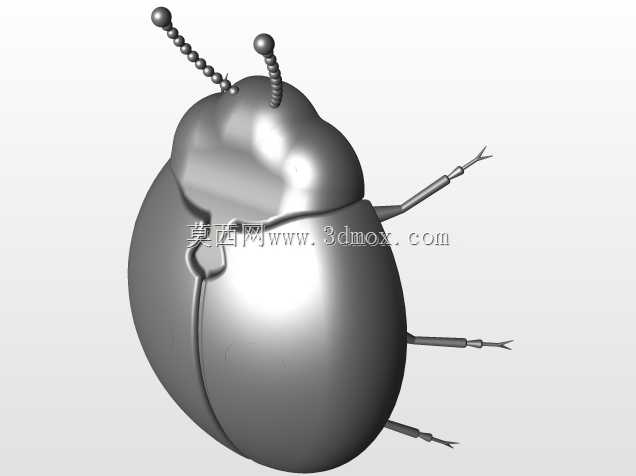

这款瓢虫仿生三维结构，最初的设计出发点是匹配仿生科普教具、小型仿生机器人外观验证的需求，在做结构拆分的时候，首先还原了瓢虫半球形鞘翅的曲面弧度，整体外轮廓参考常见七星瓢虫的实体比例做缩放，整体外形最大宽度控制在32mm，整体高度不超过18mm，安装定位基准设置在腹面的中心平面，方便后续和内部的微型驱动骨架做配合安装。从实际应用场景来看，这类仿生结构既可以作为青少年自然科普的展示教具，配合透明外壳做内部结构演示，也可以作为微型仿生爬行机器人的外观覆盖件，在做曲面建模的时候，特意将鞘翅的分模线设置在背部中缝位置，和真实瓢虫的鞘翅开合轨迹完全匹配，预留的0.15mm装配间隙可以保证后续做活动结构的时候，鞘翅可以沿着背部铰接点顺畅开合，不会出现运动干涉。在细节处理上，鞘翅表面的点状凹陷按照真实瓢虫的鞘翅斑点分布做等比例排布，每个凹陷的深度控制在0.2mm，既还原了生物外形的真实质感，也不会因为凹陷过深导致后续3D打印或者注塑开模的时候出现脱模困难的问题。腹面的结构做了扁平化处理，预留了三个直径1.2mm的安装柱孔，分别对应头部、胸部、腹部的定位点，可以直接和内部的微型电路板、传动齿轮组做螺丝固定，不需要额外做转接支架。做结构设计的时候，特意将足部的铰接位置做了隐藏式处理，从外部观察看不到足部的转动轴，保证外观的整体性，每个足的转动角度预留了30度的活动范围，可以满足爬行姿态的动作模拟需求。头部的触角位置做了0.8mm的安装孔，可以搭配微型的触感传感器，实现仿生交互的功能拓展。在曲面建模阶段，全程用G2连续的曲面做过渡，没有尖锐的棱角，所有外部棱边都做了R0.3mm的圆角处理，避免作为教具使用的时候出现划伤风险。整个结构的壁厚统一设置为1.2mm，既保证了外壳的结构强度，也尽可能控制整体重量，适配微型驱动模块的负载能力，安装边界的所有配合面都做了拔模斜度处理，拔模角度设置为1.5度，不管是做光固化3D打印打样，还是后续开模做批量注塑生产，都能直接使用，不需要再做工艺性修改。从结构验证的角度，这个数模已经做了装配干涉检查，所有活动部件的运动行程都做了模拟，不存在卡滞或者行程不足的问题，鞘翅闭合的时候，左右两片的贴合面间隙均匀，不会出现错位或者缝隙过大的问题，腹面和内部骨架的配合面公差控制在0.1mm以内，装配后不会出现松动晃动感。
