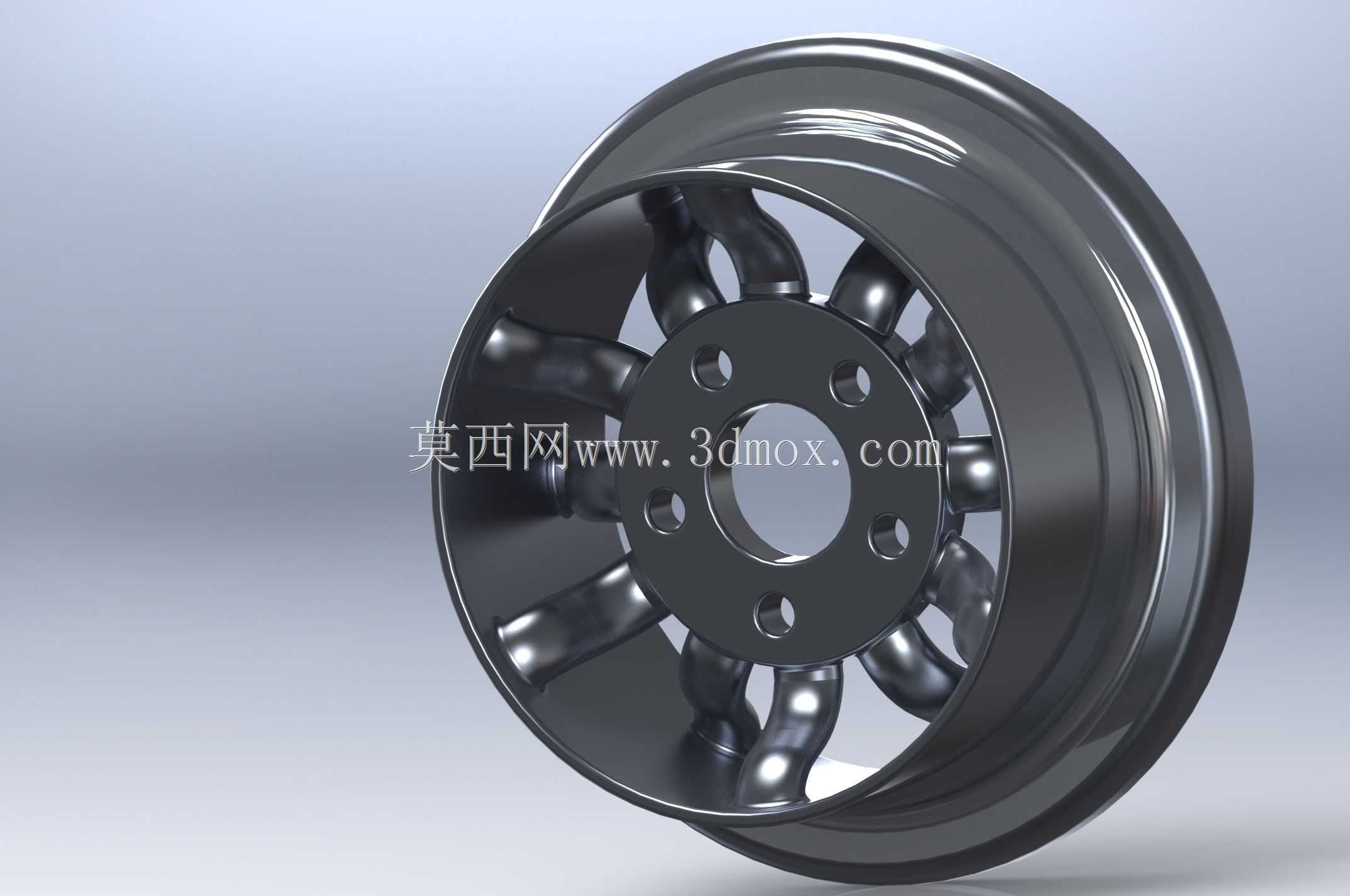

多辐条轨道车辆用钢制轮毂结构设计

这款轮毂结构针对轨道类行走场景做了针对性优化，和普通民用车辆轮毂不同，轨道行走场景下轮体需要持续承受垂向载荷、过弯时的横向侧推力，以及轨道接缝处带来的周期性冲击，因此在结构设计上首先强化了轮辋与轮辐的连接过渡区域，所有转角位置都做了大圆弧过渡处理，避免应力集中导致的疲劳开裂问题。从安装边界来看，中心定位孔采用基准孔设计，周围均匀分布6个螺栓安装孔，孔位的位置度公差控制在0.1mm以内，能够和车轴法兰盘实现精准贴合，安装时螺栓预紧力可以均匀分散到整个轮盘接触面，不会出现局部压应力过大的情况。轮辋部分的型面完全匹配轨道踏面轮廓，边缘的凸起轮缘能够在行走时卡合轨道侧面，防止脱轨，轮辋的壁厚经过载荷校核，在满足承重要求的前提下尽可能做了等强度减薄，降低轮体自身的转动惯量，减少行走过程中的动力损耗。轮辐采用弯曲扭转型的辐条设计，并非传统的直辐板结构，这种弧形辐条能够在承受冲击时产生微小的弹性形变，吸收一部分振动能量，相比直辐板结构有更好的缓冲性能，同时辐条的截面采用变厚度设计，靠近轮心位置厚度更大，向轮辋方向逐渐收薄，符合载荷传递路径上的应力分布规律，不会出现材料冗余或者强度不足的问题。在实际应用场景中，这类轮体不仅可以用于小型轨道巡检车、厂区轨道转运小车，也可以经过尺寸缩放后适配游乐设施轨道车、景区轨道观光车的行走机构，设计过程中反复调整了辐条的弯曲弧度和截面尺寸，最初版本的辐条刚性过强，冲击载荷会直接传递到车轴轴承上，导致轴承使用寿命缩短，调整后辐条的形变区间控制在弹性范围内，既不会因为形变过大导致轮体偏摆，又能有效过滤轨道带来的高频振动。轮体的安装端面做了精加工处理，平面度公差满足装配要求，和车轴配合后轮辋的径向跳动、端面跳动都控制在行走精度要求范围内，高速转动时不会出现异常抖动，轮辋的踏面表面粗糙度也做了对应要求，减少和轨道接触时的磨损量，延长轮体的整体使用寿命。
