摩托车M72机型配套凸轮轴结构设计

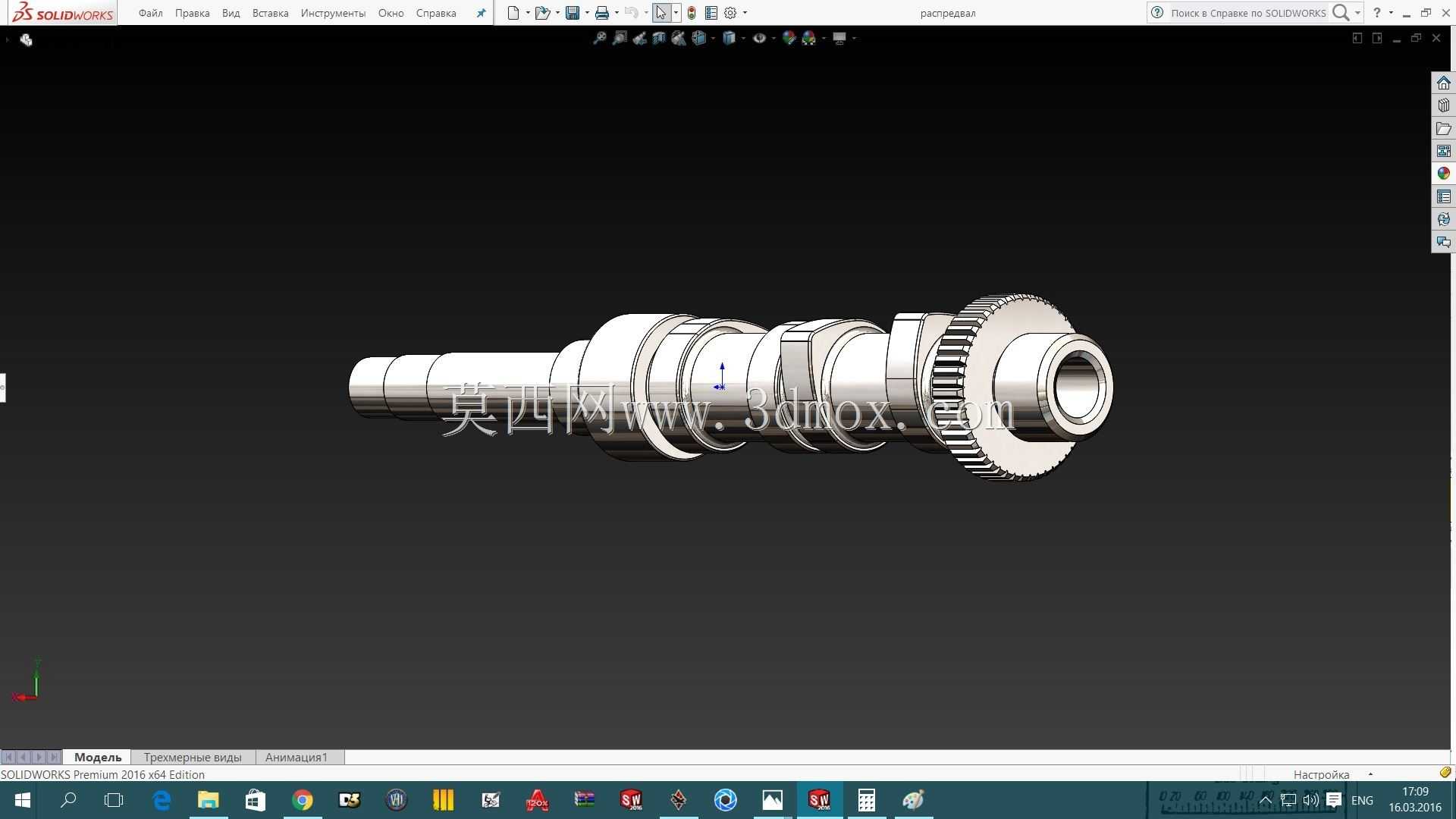

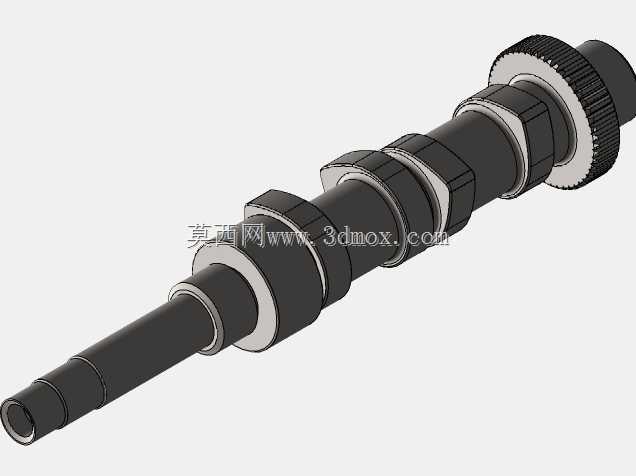

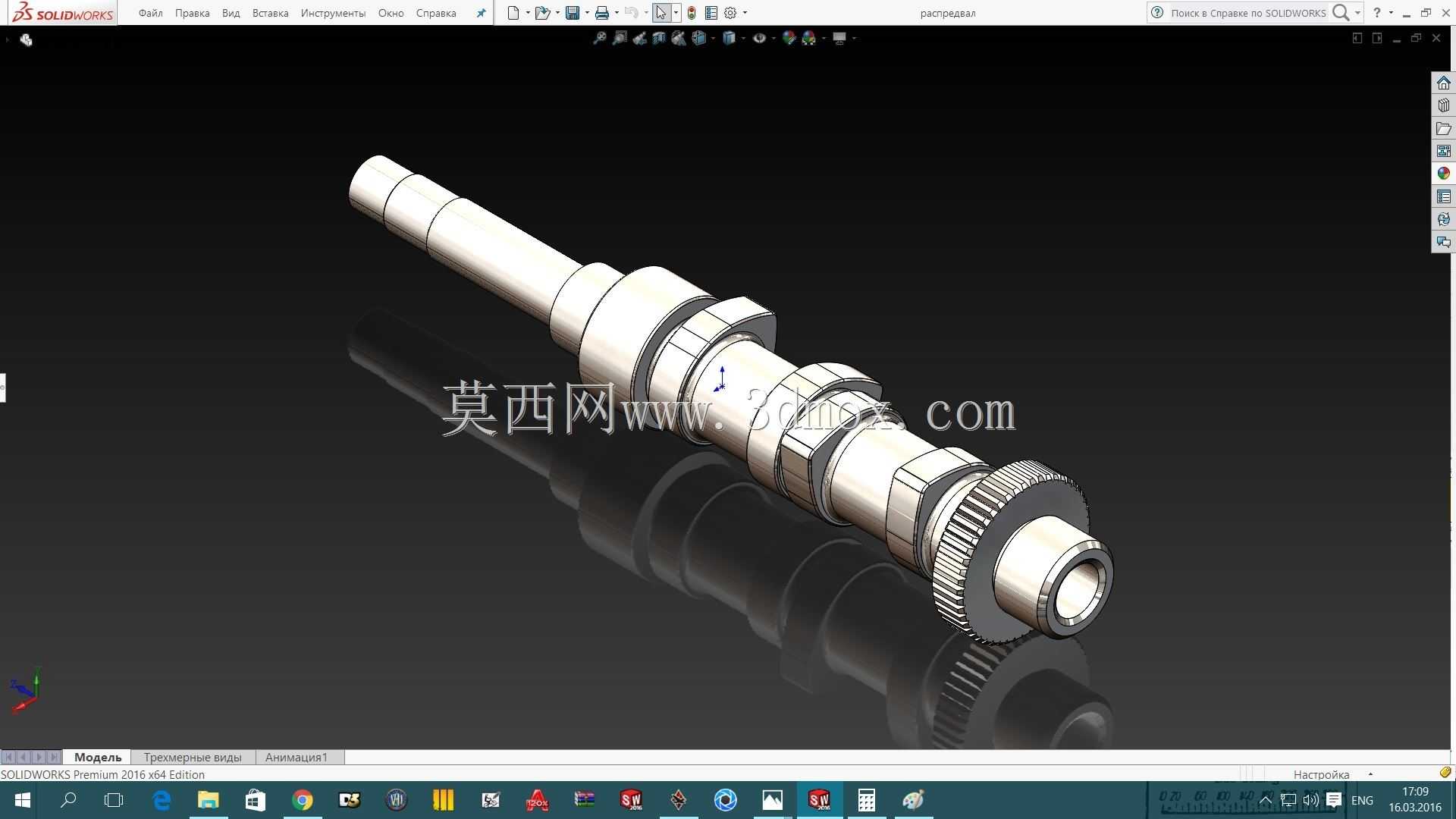

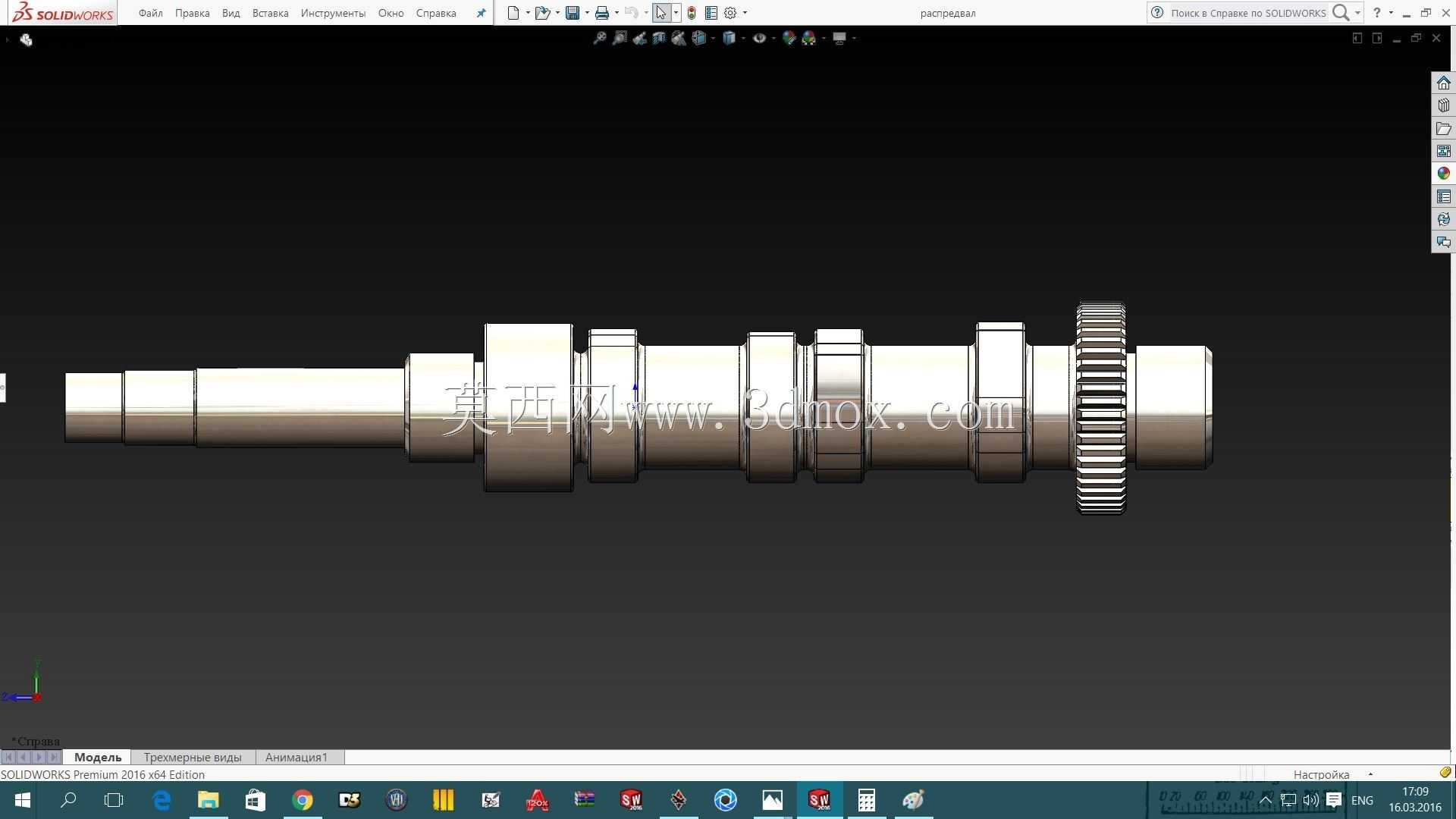

该零件为摩托车内燃机配气机构核心传动件，适配M72系列摩托动力单元，直接决定进排气门的开启时序与升程曲线，是保障发动机动力输出平顺性、燃油燃烧效率的关键结构件。从实际装车场景来看，该凸轮轴布置于发动机缸盖侧腔，一端通过集成齿轮与曲轴正时传动副啮合，接收曲轴传递的动力，按照预设的凸轮型线规律驱动挺柱、摇臂组件往复动作，精准控制进气门在吸气行程开启引入可燃混合气、排气门在排气行程开启导出燃烧废气，整个工作过程需承受周期性的接触冲击载荷与高速摩擦，对结构刚度、型面加工精度有极高要求。设计阶段优先匹配M72机型的缸径行程参数与配气相位需求，凸轮基圆尺寸、桃尖升程、缓冲段包角均经过运动学校核，避免气门开启过程出现落座冲击、飞脱等失效问题；轴身采用多阶梯轴结构，各轴颈直径匹配缸盖对应轴承座的安装公差，轴肩位置预留挡圈安装槽，用于限制轴系轴向窜动，保障高速运转时的同轴度。集成于轴端的正时齿轮采用直齿结构，齿形参数与曲轴正时齿轮严格匹配，啮合侧隙控制在合理区间，既降低传动噪音，也避免正时偏差导致的气门撞活塞故障。从安装边界来看，整轴轴向长度适配M72发动机缸盖的凸轮轴腔室空间，各轴颈同轴度公差控制在0.02mm以内，凸轮型面粗糙度要求达到Ra0.8以下，减少与挺柱接触面的摩擦损耗；轴身预留的润滑油道孔对应缸盖主油道位置，工作时压力机油可通过油道输送至各轴颈、凸轮型面位置，形成稳定油膜降低磨损。实际建模过程中，凸轮型线采用样条曲线拟合实测的升程表数据，还原真实的进排气包角与升程变化规律，齿轮部分按照标准直齿圆柱齿轮参数生成渐开线齿形，各阶梯轴的退刀槽、圆角过渡均按照机加工工艺要求设计，避免应力集中导致的轴身断裂风险。该结构可直接用于M72系列摩托发动机的维修替换、配气机构改装优化的结构参考，也可作为内燃机轴类零件建模教学的典型案例，帮助从业者理解配气机构的传动逻辑与轴类零件的设计要点。
