集成行星齿轮减速结构的紧凑型手持钻机

　　这款手持钻孔设备的核心设计逻辑，是通过行星齿轮箱的集成布局，在有限的手持握持空间内完成扭矩放大与转速匹配，解决传统手持钻机传动层级冗余、整机长度偏大的问题。从实际应用场景来看，这类紧凑型手钻主要面向狭小空间内的轻量钻孔作业，比如家具组装时的边角位打孔、电子设备壳体的小直径孔加工、模型制作中的精密钻孔工序，相比普通直柄手钻，其弯曲式的握持结构更贴合人手自然握持姿态，长时间操作时腕部受力更均匀，能降低持续作业的疲劳感。

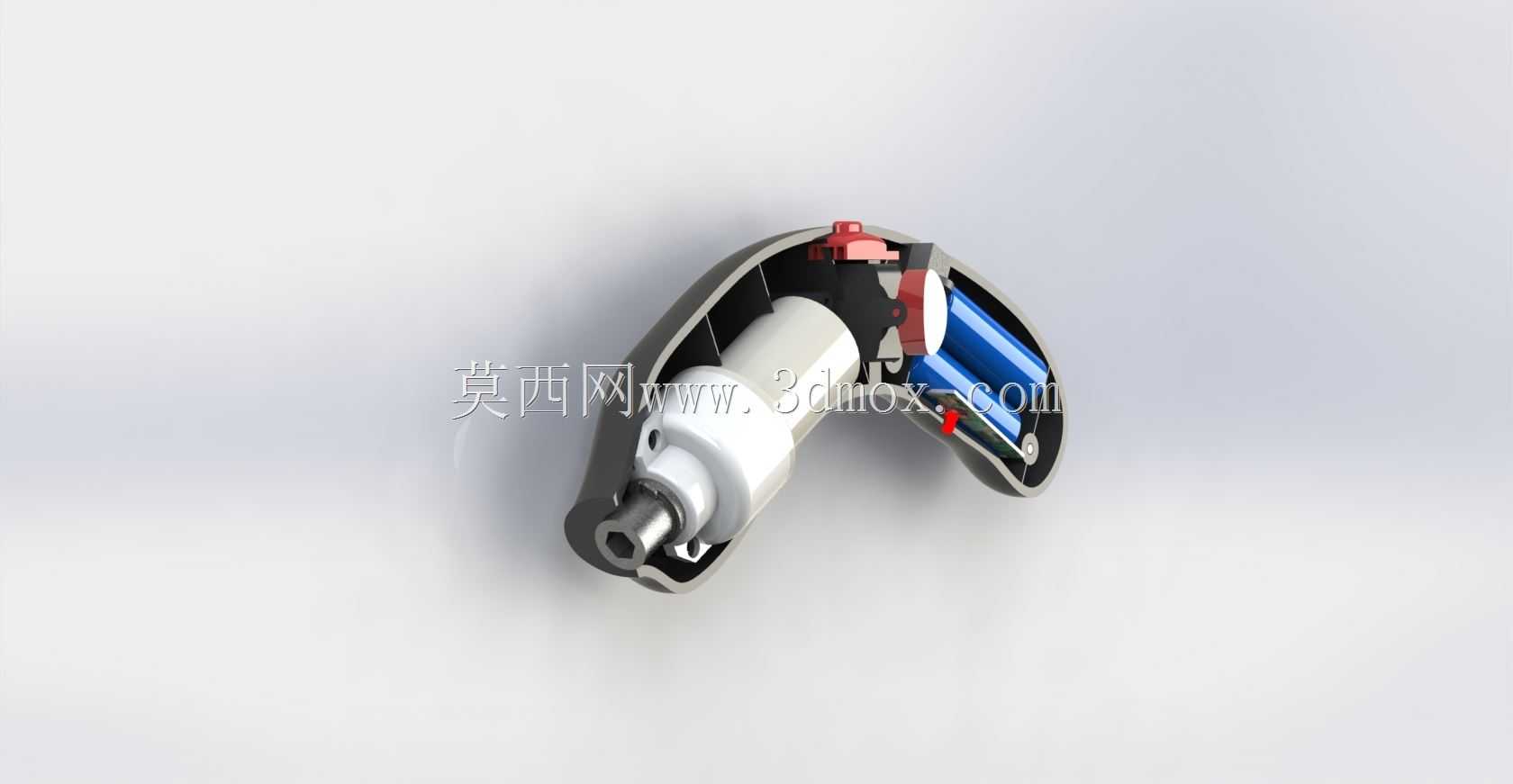

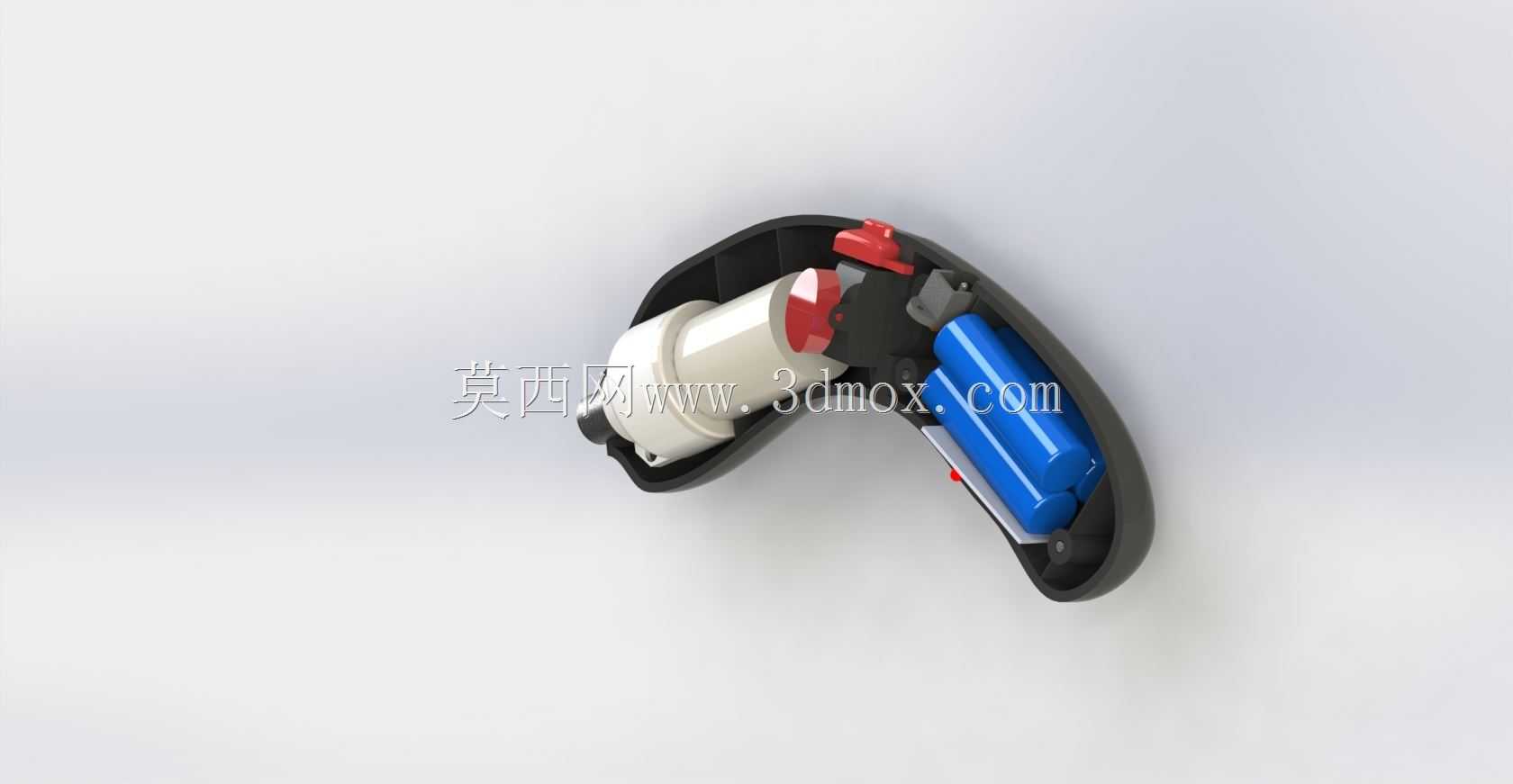

　　传动结构上，行星齿轮组布置在钻夹头与动力单元之间的腔体内，内齿圈与壳体集成设计，行星架直接连接钻夹头输出轴，太阳轮与动力输出端对接，这种布局省去了传统平行轴减速结构所需的额外壳体空间，将传动部分的轴向长度压缩了近三分之一。动力单元沿握持手柄的弧度方向排布，充分利用手柄内部的闲置空间，避免了传统直筒式手钻动力段与传动段同轴排布带来的整机长度过长问题，整机握持重心落在手掌中心位置，操作时的指向性更好，钻孔时不容易出现偏斜。

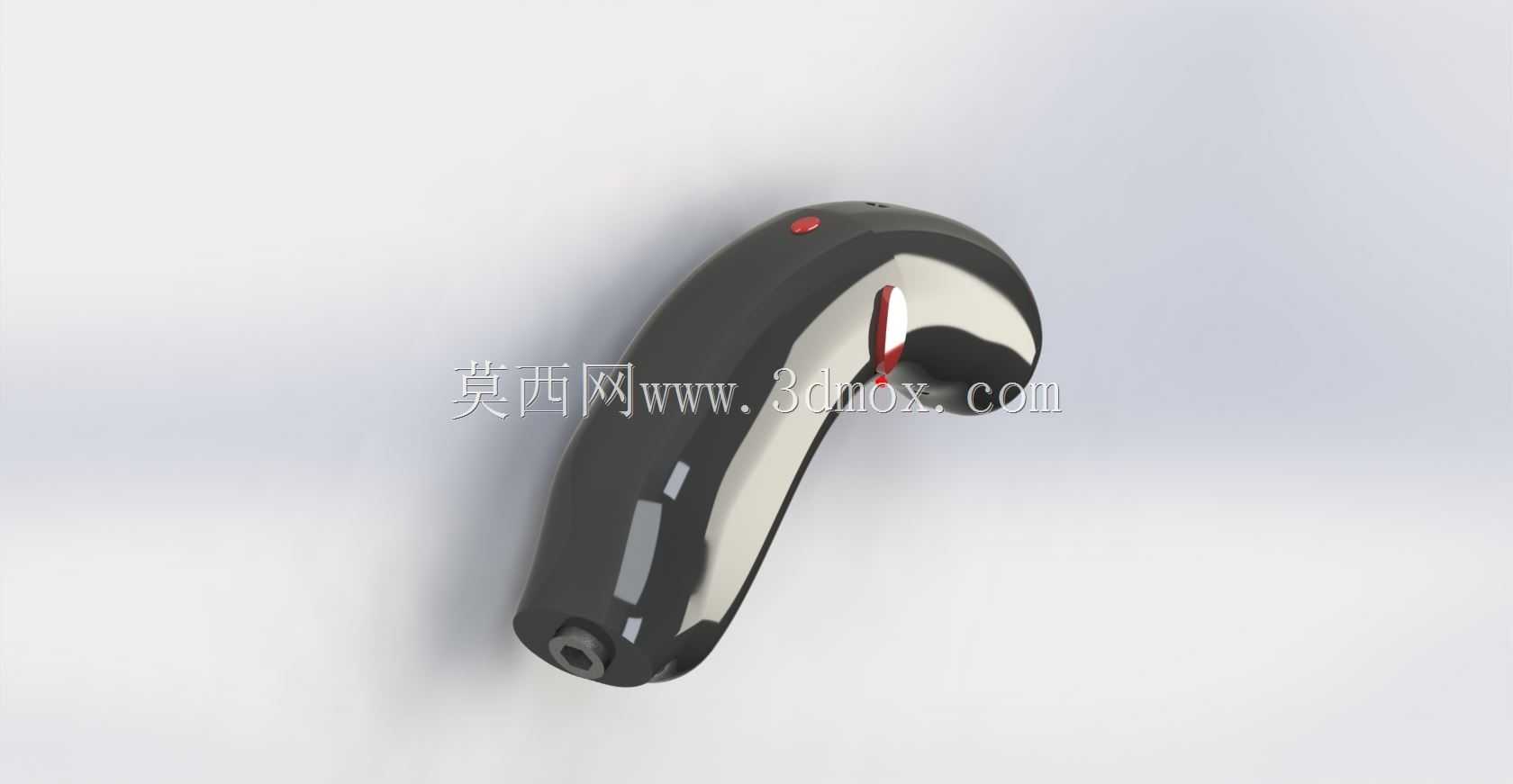

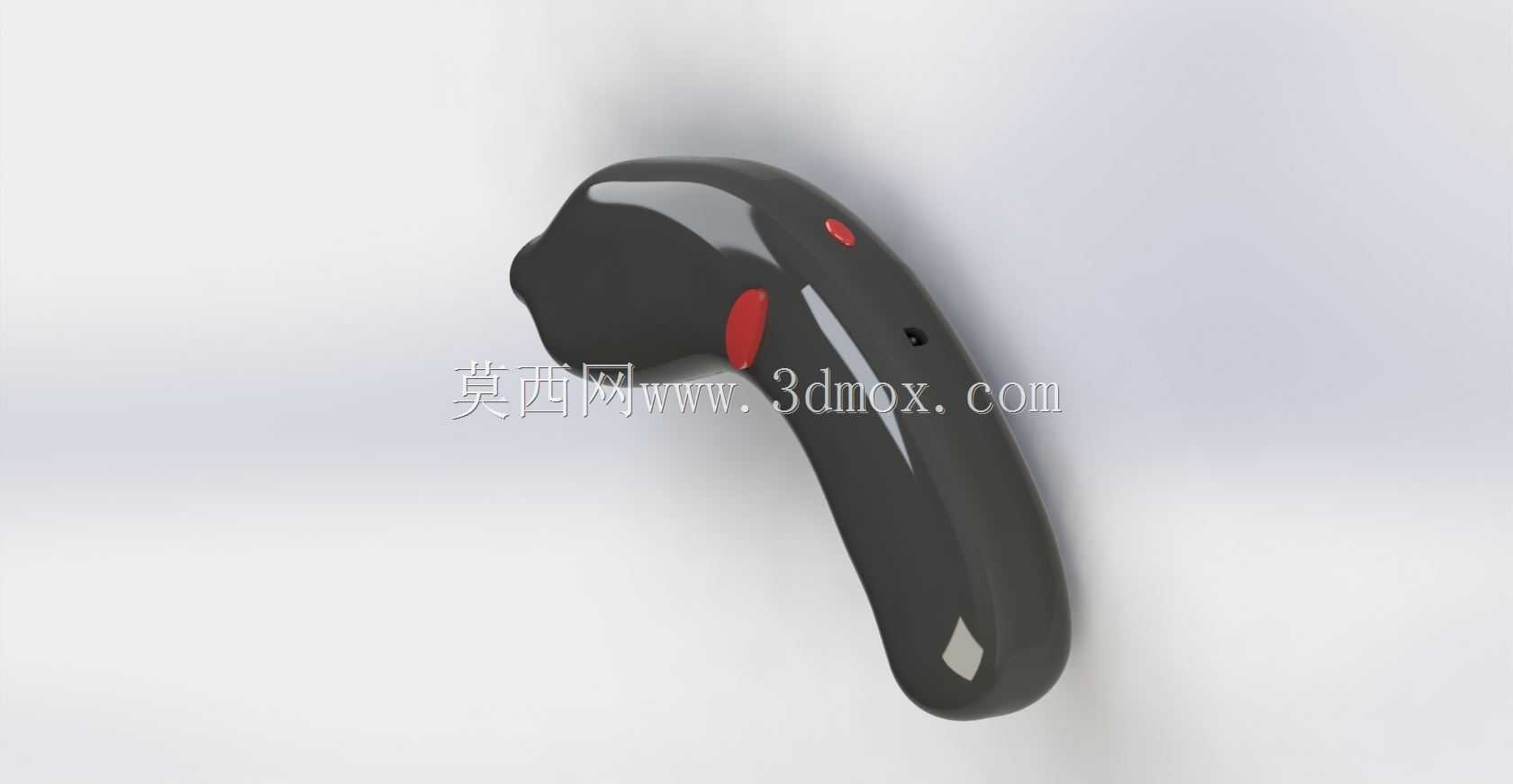

　　从安装边界来看，钻夹头采用标准三爪自定心结构，可夹持直径0.6mm到6mm的直柄钻头，输出端的径向跳动量控制在0.1mm以内，能满足精密钻孔的同轴度要求。行星齿轮箱的各齿轮均采用小模数设计，齿面做硬化处理，可承受持续钻孔时的冲击载荷，齿轮箱与外壳之间设置有定位卡槽，装配时无需额外调整啮合间隙，能直接完成压装固定，适合批量生产时的快速装配。外壳采用分体式卡扣加螺丝固定的结构，沿握持弧度的分型面设计，既方便内部组件的装配检修，又能保证外壳合模后的接缝平整，握持时不会出现硌手的凸起。

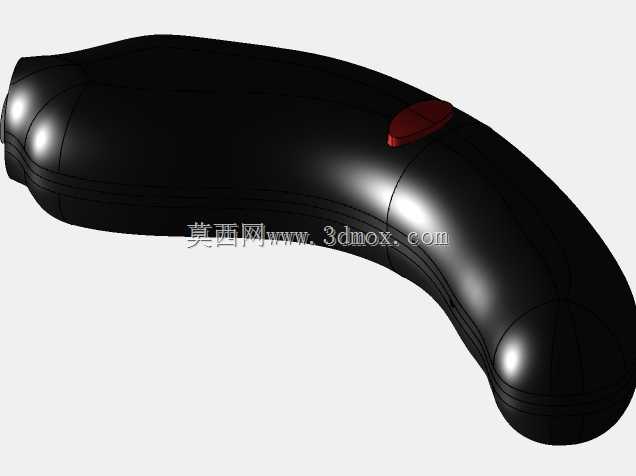

　　功能设计上，触发式开关布置在握持位的食指自然触碰位置，开关行程与输出转速线性匹配，可根据钻孔材质的不同灵活调整进给转速，针对软质塑料、木材等低硬度材料可使用高转速档位，针对薄金属板、硬质复合材料可使用低转速大扭矩档位，避免钻头崩断或者材料烧蚀。整机的外壳轮廓做了多段圆弧过渡，没有尖锐棱角，即使在狭窄的设备缝隙内操作，也不会被边角卡住，能适配更多复杂作业空间的使用需求。内部走线沿壳体内壁的走线槽排布，避开齿轮传动的运动区域，同时在动力单元与齿轮箱之间设置有隔热垫片，避免长时间作业时动力单元的热量传递到齿轮箱，影响润滑油的性能，保证传动结构的使用寿命。
