工业管道用径向指针式压力表结构设计

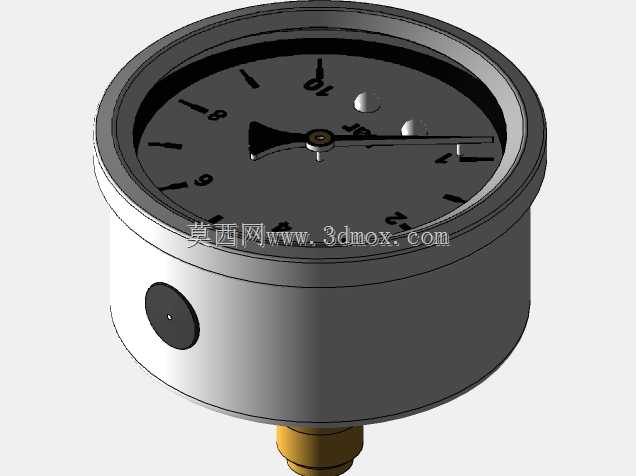

　　在工业流体输送、液压气动系统、压力容器配套的场景中，压力参数的实时可视化读取是保障系统稳定运行的核心环节，这款压力表的三维结构设计完全围绕现场安装、读数便捷、工况适配的实际需求展开。从安装边界来看，模型还原了常规径向安装压力表的接口尺寸，底部采用标准外螺纹连接结构，可直接适配工业现场通用的内螺纹管路接头，安装时无需额外定制转接件，表盘整体为圆形结构，外壳做了卷边包边处理，既可以保护内部波登管、传动齿轮组等核心元件不受现场磕碰损伤，也能避免粉尘、水汽从表盘与壳体的接缝处渗入内部，影响传动机构的动作精度。设计过程中优先考虑了现场读数的实用性，表盘刻度采用均匀环形排布，指针转轴位于表盘正中心，配合高对比度的刻度标识，

　　操作人员在距离表盘1-2米的常规巡检位置就能快速读取压力数值，无需凑近表盘辨识。从功能结构来看，模型还原了压力表内部的核心传动逻辑：被测介质从底部螺纹接口引入后，作用于内部弹性敏感元件，元件产生的弹性形变通过连杆机构传递给中心齿轮轴，带动指针偏转对应角度，最终在表盘上指示出对应的压力值，整个传动路径的结构在模型中做了等比例还原，没有做过度简化，方便设计人员做配套安装的干涉检查。在配套设备选型时，这款压力表的外形尺寸适配大多数工业设备的仪表安装位，无论是安装在管道立管、设备面板还是调压阀组旁，都不会和周边的阀门、管路、支架产生空间干涉，表盘的朝向可以在安装时通过螺纹旋合的深度做小范围调整，保证读数面正对巡检通道。

　　考虑到工业现场的复杂工况，壳体结构设计预留了密封圈安装槽，配合表蒙的压合结构，可以满足常规工业环境的防护要求，避免长期使用过程中内部机构进灰卡滞，导致读数偏差。整个模型的结构拆分逻辑也符合实际产品的装配流程，从底部接头、弹性元件、传动机构、表盘指针到外壳表蒙，各零件的装配关系清晰，既可以用于设备配套时的布局设计，也能作为仪表类产品结构设计的参考案例，帮助设计人员快速掌握工业压力表的结构组成与安装适配要点，在做管路系统三维布局时，直接调用该模型就能完成仪表位的空间占位，提前校验安装操作空间与读数视野是否符合现场使用要求。
