工业用快速压紧式肘节夹钳结构设计

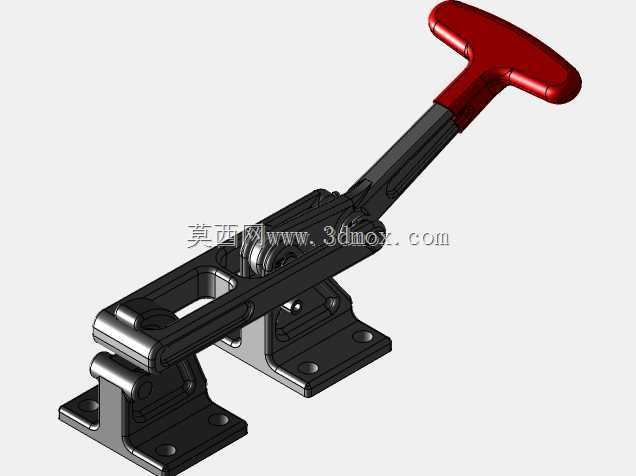

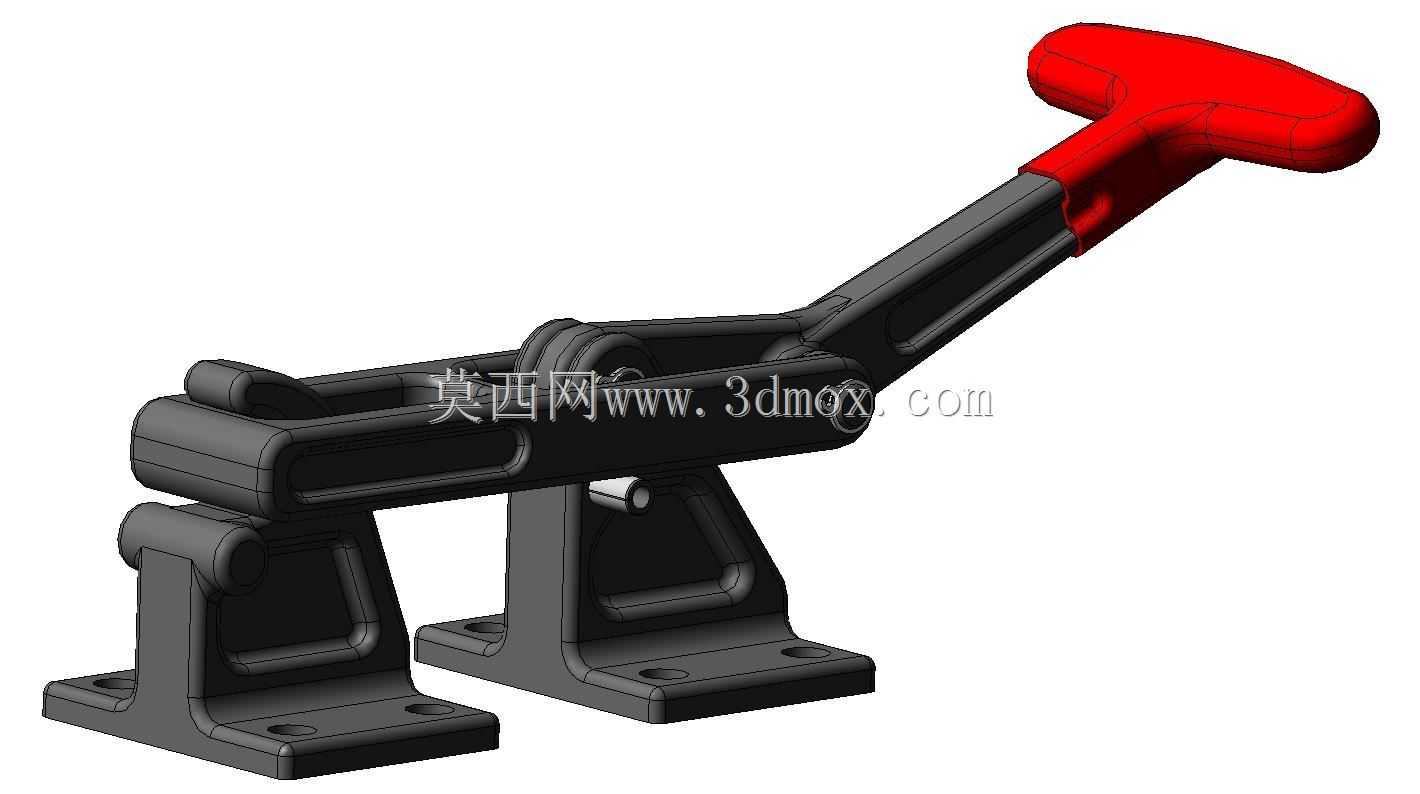

这款肘节式快速夹钳是工装治具、生产线工位中高频使用的压紧类五金构件，日常在焊接工装、木质加工夹持、装配工位定位、零部件检测治具上都能见到它的身影，核心作用是在工序作业时提供稳定的持续压紧力，避免待加工工件出现位移、翘曲，相比传统螺栓压紧的方式，它的操作效率能提升数倍，工人单次扳动手柄即可完成锁紧与释放动作，不需要反复拧动紧固件，适配批量生产的快节奏作业需求。从结构设计逻辑来看，它采用了经典的肘节过死点锁紧原理，当红色T型手柄扳动到锁紧工位时，连杆机构会越过力学死点位置，此时即便压紧端受到工件的反向反作用力，机构也不会自行松脱，能持续输出稳定的压紧力，只有主动反向扳动手柄，才能解除锁紧状态，这种结构的可靠性经过了数十年工业场景的验证，不会因为作业中的振动、轻微受力冲击出现松脱问题。整个夹钳采用双支座安装结构，底部两个带安装孔的固定支座通过螺栓固定在工装基板或者工作台面上，安装时需要注意两个支座的同轴度偏差控制在0.1mm以内，避免连杆转动时出现卡滞，影响操作手感与锁紧可靠性。操作端的T型手柄做了符合人体工学的加宽造型，表面做了防滑的包覆处理，工人佩戴劳保手套操作时也能稳定发力，不会出现打滑脱手的情况。连杆部分采用了等强度的截面设计，在保证整体结构刚性的前提下，尽可能削减了非受力区域的材料厚度，既控制了整体重量，也不会在长期反复扳动、承受额定压紧力的情况下出现连杆变形、铰接孔磨损过快的问题。铰接位置的销轴采用间隙配合设计，装配时会涂抹润滑脂降低转动阻尼，长期使用后如果出现磨损间隙过大的情况，也可以快速更换销轴完成维护，不需要整体更换夹钳。压紧端的压头位置可以根据实际夹持的工件外形做适配更换，比如搭配橡胶压头避免划伤工件表面，或者搭配异形压头适配曲面工件的压紧需求，安装边界上，夹钳在完全打开状态下的手柄抬升高度需要预留足够的操作空间，避免和周边的工装部件、加工刀具出现运动干涉，锁紧状态下的压头行程可以覆盖常规10-30mm厚度的工件压紧需求，对于大部分工装场景的夹持需求都能适配。在实际选型应用时，需要根据待压紧工件所需的压紧力匹配对应规格的夹钳，避免过载使用导致连杆变形或者锁紧失效，安装时要保证压头的压紧着力点落在工件的刚性支撑区域上方，避免压紧力导致薄壁工件出现凹陷变形。
