通道悬挂式双钩安装夹具结构设计

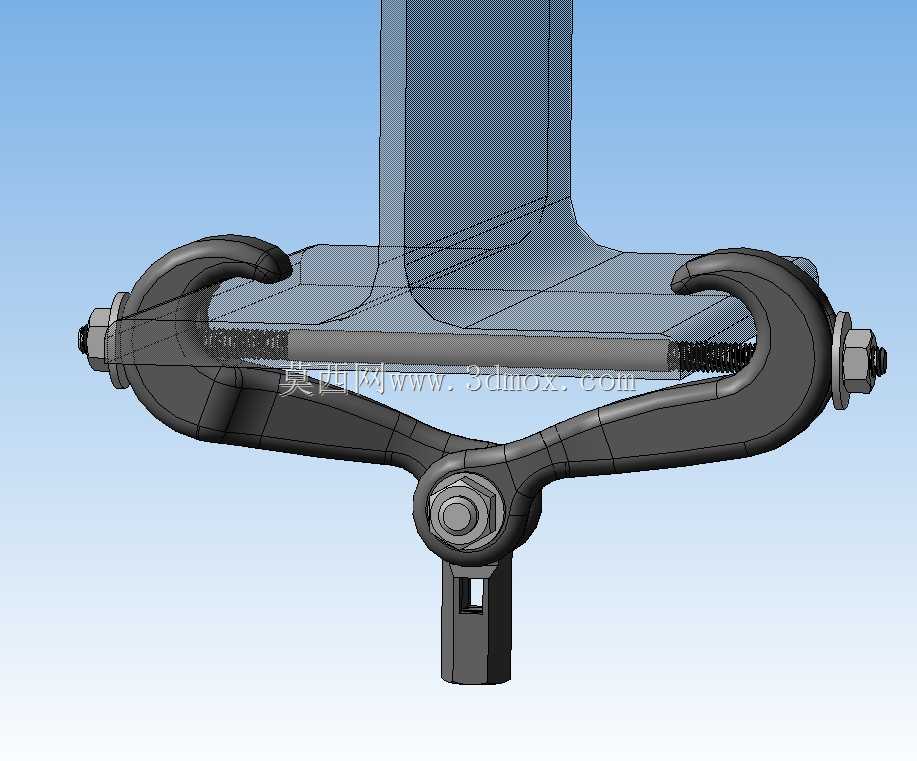

这类双钩悬挂夹具主要应用在生产车间通道上方的构件挂载场景，常见于流水线旁的工装吊挂、轻型作业工具悬挂、工位辅助器具的临时挂载环节，适配通道侧方的T型或工型挂载梁使用，可在不破坏通道原有土建结构的前提下，快速实现挂载点的加装与位置调整。从结构功能来看，夹具采用对称双钩布局，两个钩体通过中部的铰接销轴连接，可绕销轴实现小角度开合，适配不同厚度的挂载梁翼缘；上方的横向调节螺杆贯穿两个钩体的上端，通过旋转螺杆端部的螺母即可调整双钩的开合幅度，拧紧后可让钩体牢牢卡紧在挂载梁的翼缘下方，避免挂载后出现滑移或脱落；钩体下方设置有带孔的连接柱，可通过销钉、螺栓等连接件挂载下方的作业器具、工装吊具或者轻型物料承载件，挂载后整体受力沿铰接销轴与调节螺杆形成稳定的三角传力路径，载荷可均匀分散到两个钩体与挂载梁的接触面上，避免局部应力集中导致的梁体压痕或者夹具变形。设计过程中优先考虑了现场安装的便捷性，整体结构无零散易脱落的小零件，所有铰接与连接部位均采用防松结构，安装时无需借助大型工装，仅用普通扳手拧紧调节螺母即可完成固定，拆卸时反向操作即可快速移位，适配车间内频繁调整工位布局的使用需求。外形尺寸方面，双钩完全闭合时的横向宽度适配常规通道挂载梁的翼缘宽度范围，铰接点下方的连接柱长度控制在不影响通道下方人员通行与物料转运的范围内，安装后夹具整体突出梁体下表面的高度经过优化，不会占用过多通道净空，同时钩体的内侧接触面做了圆弧过渡处理，卡紧时不会对挂载梁的表面防腐层造成刮损，调节螺杆的长度预留了足够的调节余量，可兼容一定尺寸范围内的不同规格挂载梁，无需针对每种梁体单独定制夹具，降低了现场工装的备件种类与管理成本。
