船舶舷侧安装式红色航行信号灯结构

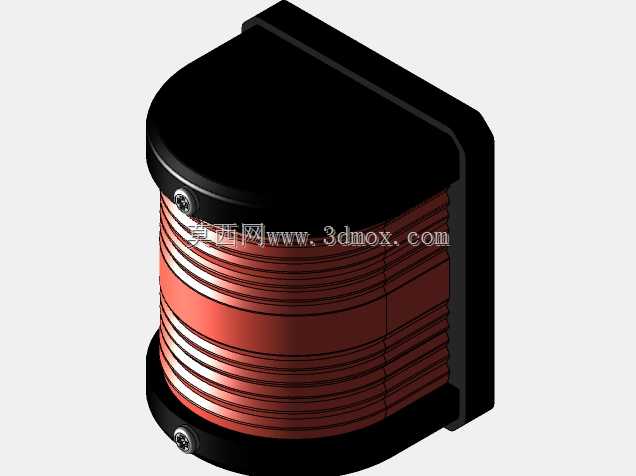

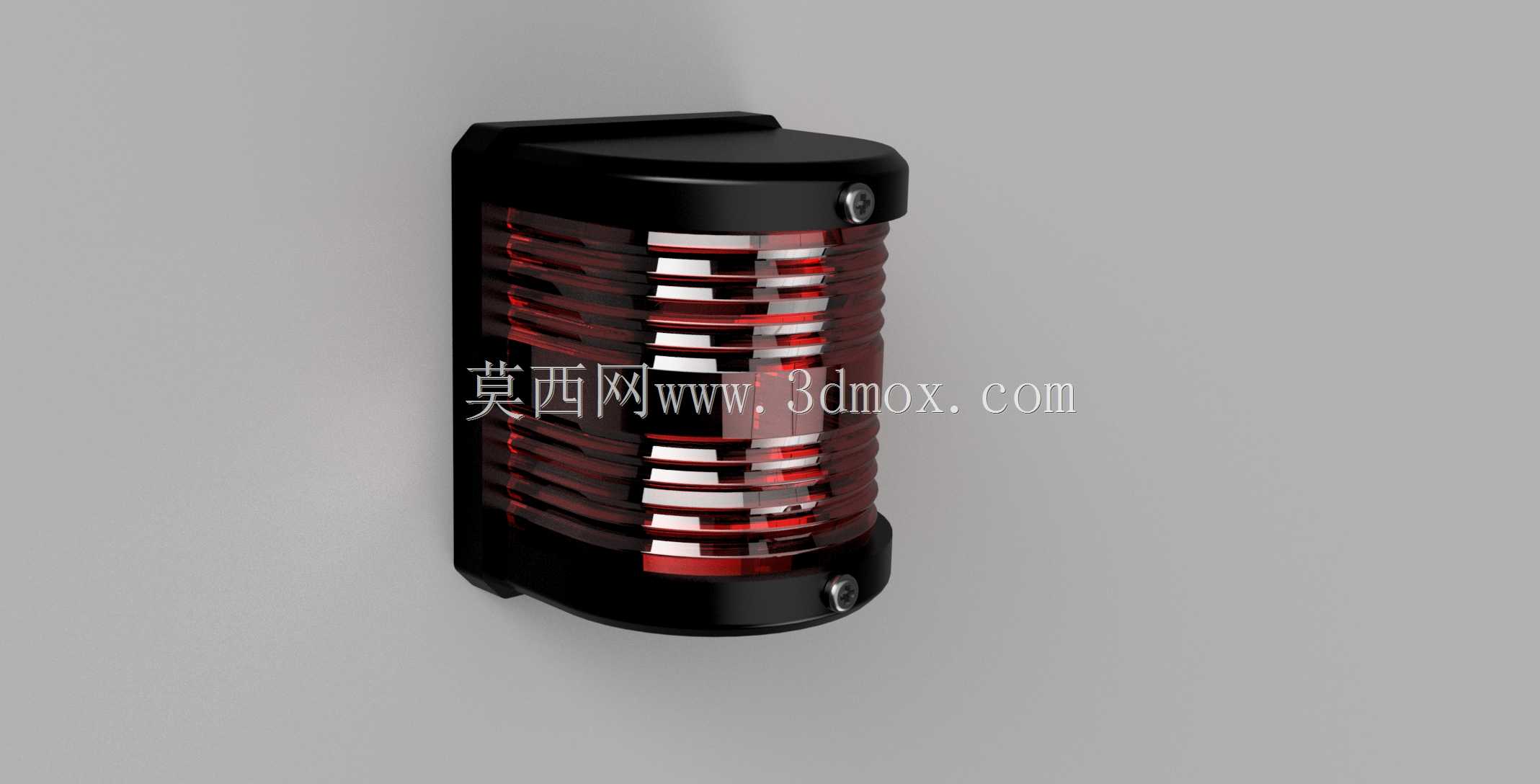

这款舷侧安装的红色航行信号灯，是船舶航行安全系统里的核心目视信号装置，主要适配各类内河及近海航行的中小型船舶，安装位置通常选在船舶舷侧的上层建筑外壁，安装面需保证与船体主甲板垂直，灯具出光方向严格对应船舶左舷的法定照射扇区，避免出现信号盲区导致会船判断失误。从结构设计来看，整体采用壁挂式安装基座，背部预留了标准的螺栓安装孔位，安装时不需要在船体上做大面积开孔改造，基座与船体接触面预留了密封胶条的嵌装槽，可适配不同厚度的船体外板安装场景，安装完成后能抵御航行过程中飞溅的海水、持续的盐雾侵蚀以及暴雨冲刷，防护等级满足船舶户外设备的长期使用要求。灯具的核心发光腔体采用多层环形格栅式透光结构，红色透光罩采用耐候性工程材质制作，格栅结构一方面可以对内部光源发出的光线做定向约束，保证光线在法定的水平照射角度范围内均匀分布，避免光线向上散射造成光污染或者干扰驾驶人员视线，另一方面格栅的加强筋结构可以提升透光罩的抗冲击能力，抵御航行中遇到的飞屑、海浪拍击造成的结构损坏。上下端盖采用密封式结构设计，端盖与腔体之间采用压紧式密封结构，不需要额外打胶即可实现IP67级别的密封效果，后期维护更换内部光源时，只需要拧开端盖的固定螺丝即可操作，不需要整体拆卸灯具基座，大幅降低了船舶航行途中的维护难度。从实际使用场景出发，这款灯具的外形做了圆弧过渡处理，没有突出的尖锐棱角，一方面可以减少船舶航行时的风阻，另一方面也能避免船员在舷侧作业时被磕碰划伤。灯具的整体厚度控制在较小的范围内，安装后不会过多占用舷侧的通行空间，适配各类狭窄的上层建筑安装位置。在建模过程中，还原了灯具内部的光源安装座、接线腔体的结构细节，接线腔体预留了标准的电缆格兰头安装位，可适配船用标准外径的供电电缆，安装时电缆穿过格兰头后拧紧压紧螺母即可实现线缆处的密封，防止海水顺着线缆缝隙渗入灯具内部造成电路短路。灯具的外表面采用哑光黑色防腐涂层，不会在白天因为阳光反射产生眩光干扰其他船舶的驾驶人员，同时黑色涂层与红色透光罩形成鲜明的视觉对比，即使在白天能见度不佳的情况下，也能让其他船舶清晰识别灯具的安装位置，辅助判断船舶的朝向与相对位置。这款航行灯的照射角度、发光强度都严格遵循海事信号设备的相关规范，建模时对出光面的弧度、格栅的间距都做了1:1的还原，可直接用于船舶舾装设计的布置校核、海事模拟场景的搭建以及船舶维修配件的测绘参考，在做船舶整体三维布置时，可以直接将该模型导入装配环境，核对安装位置与周边舷墙、栏杆、其他信号设备的间距，避免实船安装时出现位置干涉。
