小型舵机伺服执行机构结构建模

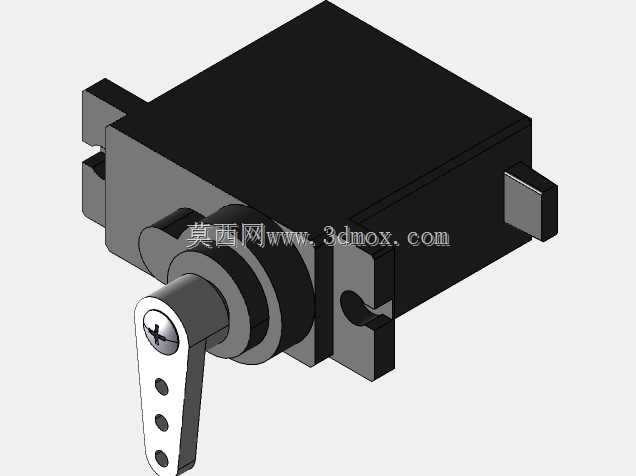

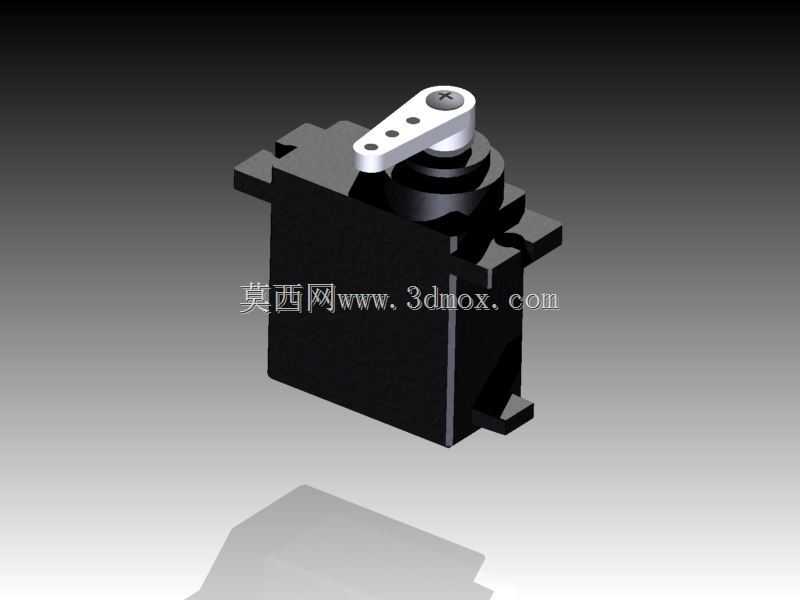

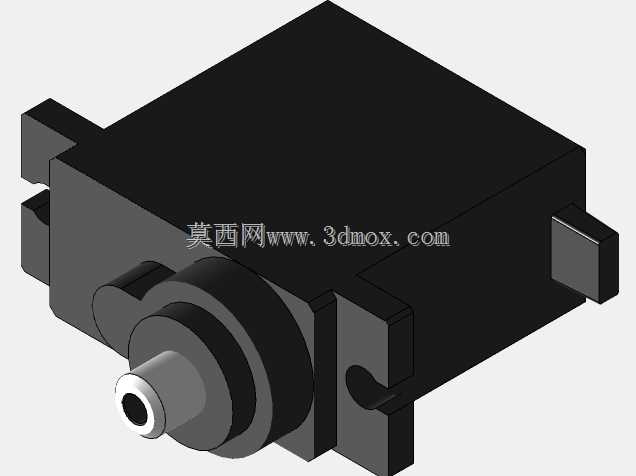

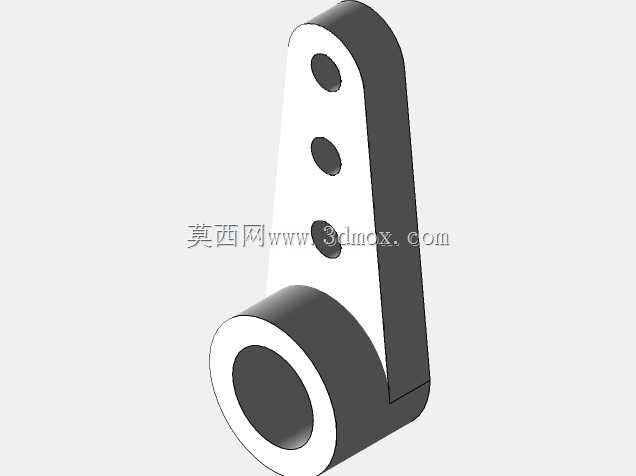

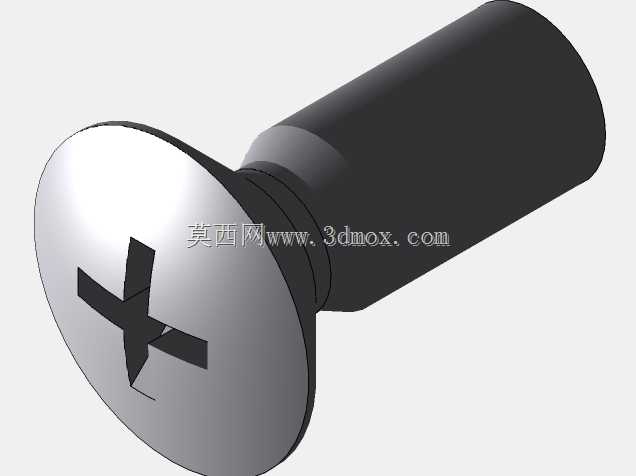

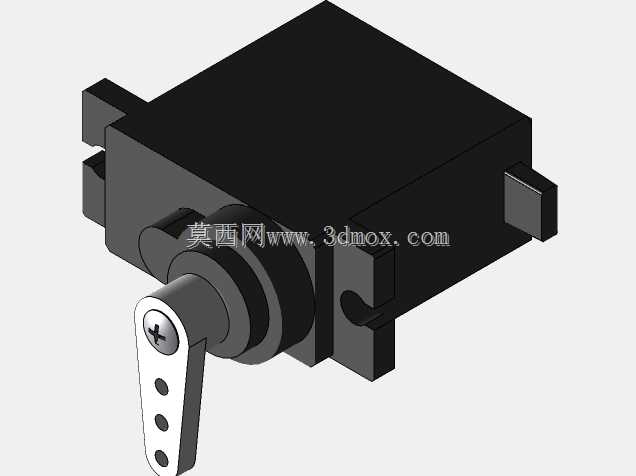

做航模、小型自动化教具、桌面级机械臂结构设计的时候，最常碰到的执行元件选型就是这类微型伺服，很多刚入行的结构工程师容易忽略安装边界的匹配，要么摆臂转动行程和周边结构干涉，要么固定耳的孔位对不上安装支架，最后装调阶段反复改件耽误进度。这个模型还原了这类9g级别微型伺服的实际结构特征，主体方型壳体的侧边带两个对称的安装凸耳，凸耳上预留的安装孔位间距符合这类微型舵机的通用安装规范，做结构布局的时候可以直接把模型调入装配体，提前核对安装孔的同轴度，避免后期支架打样后出现孔位偏差。顶部的输出摆臂做了多档位孔位设计，不同孔位对应不同的转动力臂长度，选型的时候可以根据实际需要的推拉行程、输出扭矩来匹配对应的连杆安装孔位，不用再单独测量摆臂的孔距参数。从实际使用场景来说，这类微型伺服大量用在小型固定翼航模的舵面控制、小型机器人的关节动作驱动、智能门锁的锁舌伸缩执行、桌面自动化装置的工位切换动作里，它的输出轴转动角度一般在0到180度区间，做结构设计的时候要提前预留摆臂的转动空间，尤其是摆臂转到极限角度的时候，不能和壳体周边的走线槽、固定结构产生刮碰。建模的时候特意还原了输出轴顶部的十字螺丝固定结构，实际装配里这个螺丝是用来锁紧摆臂和输出轴的，做装配干涉检查的时候要预留出螺丝刀的操作空间，不然摆臂装上去之后没法打紧螺丝，后期运行容易出现摆臂打滑丢步的问题。壳体的外形尺寸做了等比例还原，主体的长宽高尺寸符合同级别微型伺服的通用尺寸规范，做安装仓设计的时候可以直接参考模型的外轮廓尺寸预留仓体空间，还要注意出线端的位置，模型里壳体侧边的出线位置也做了还原，布局走线的时候可以提前规划线材的弯曲半径，避免线材被壳体和安装支架挤压破损。很多新手做这类元件建模的时候容易忽略安装凸耳的厚度，这个模型里的凸耳厚度和实际零件一致，设计固定支架的时候不用再额外核对凸耳的容纳槽深度，直接按照模型的尺寸做支架限位结构就行，能减少很多前期选型核对的工作量。另外输出轴的台阶高度也做了准确还原，摆臂安装之后和壳体顶面的间隙符合实际装配要求，不会出现摆臂蹭到壳体顶面导致转动阻尼过大的问题，做运动仿真的时候可以直接给输出轴添加转动副，模拟不同角度下摆臂和周边结构的位置关系，提前排查干涉风险。
