透明笔杆按动式书写笔结构设计

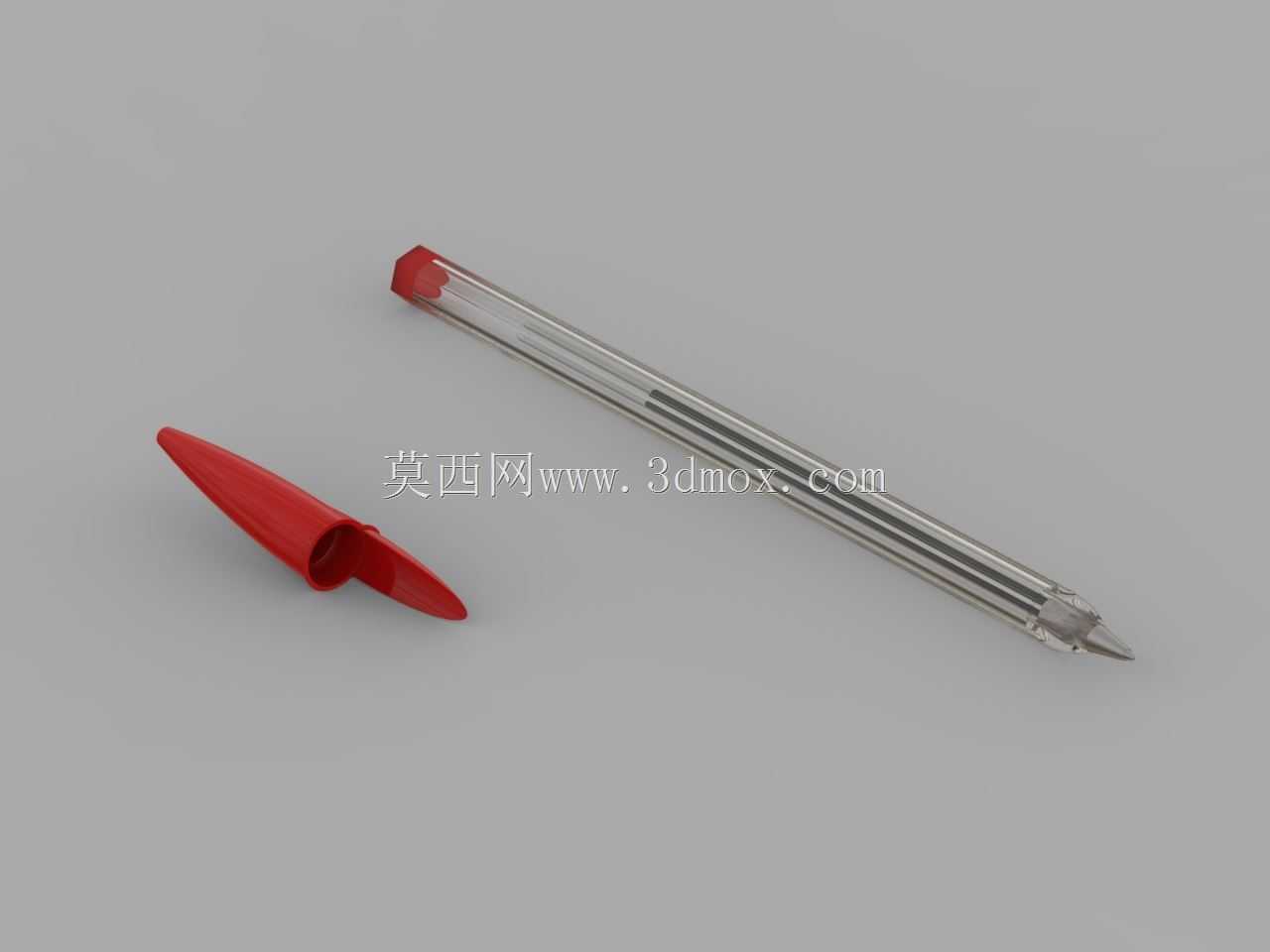

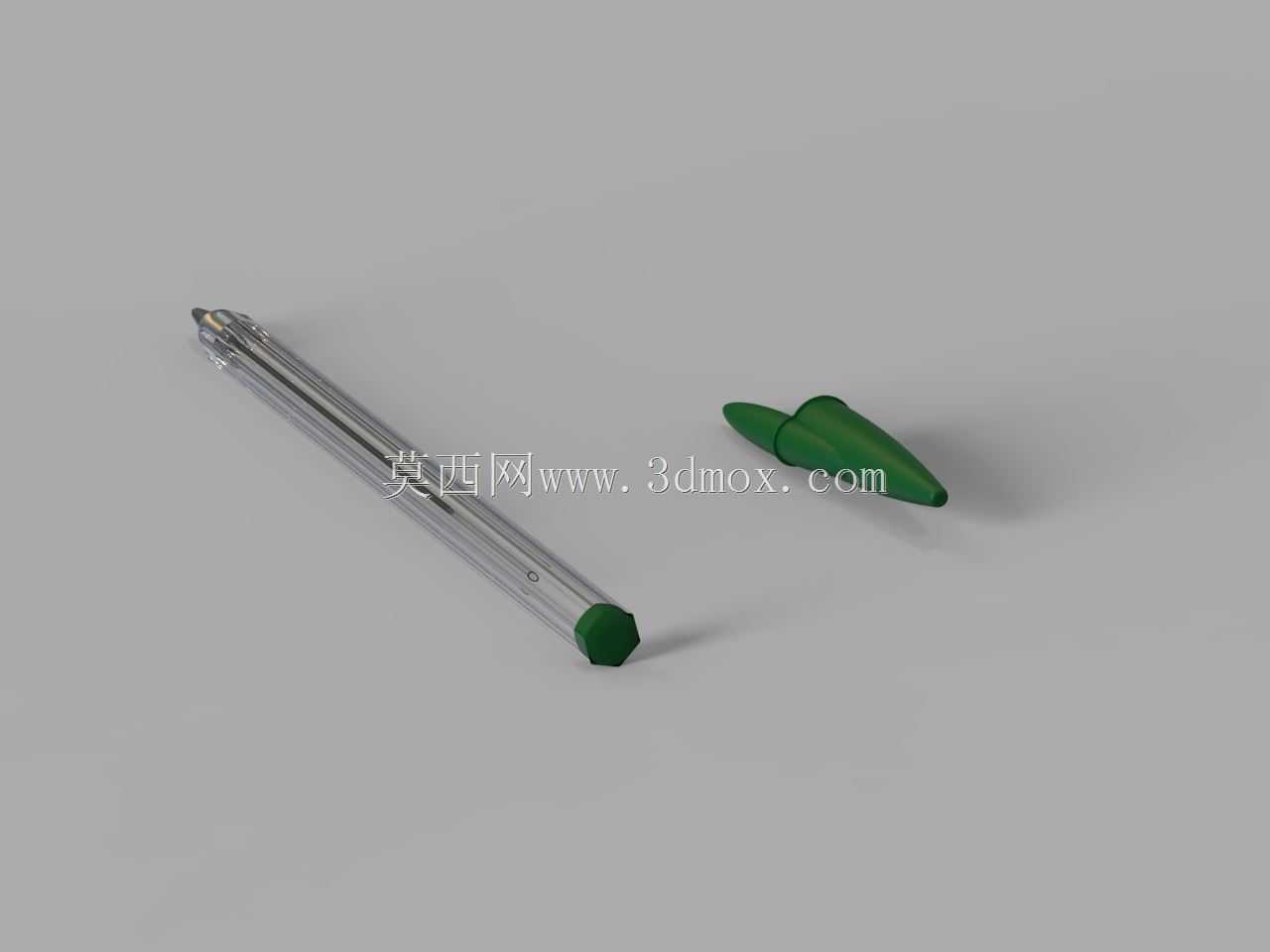

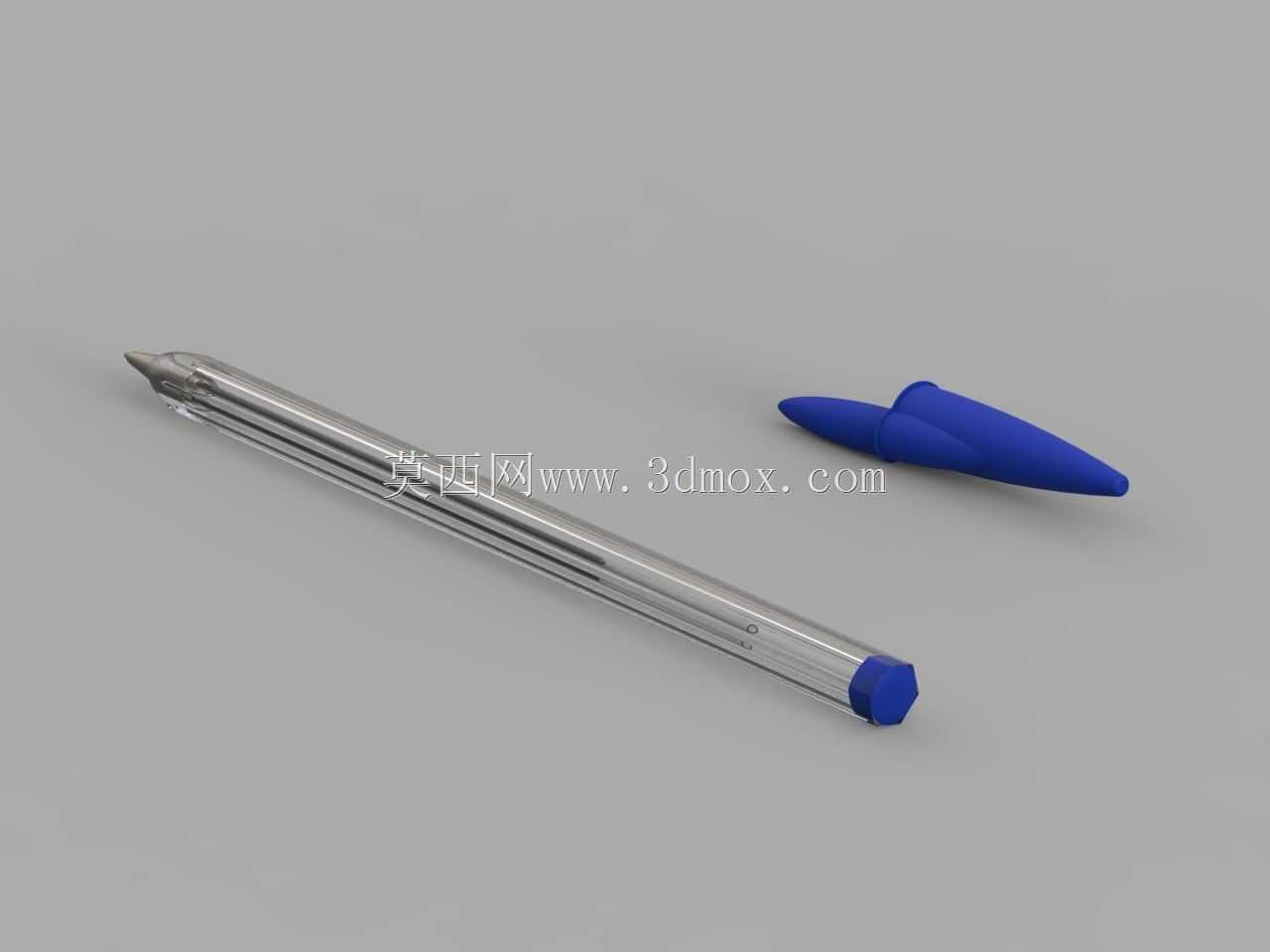

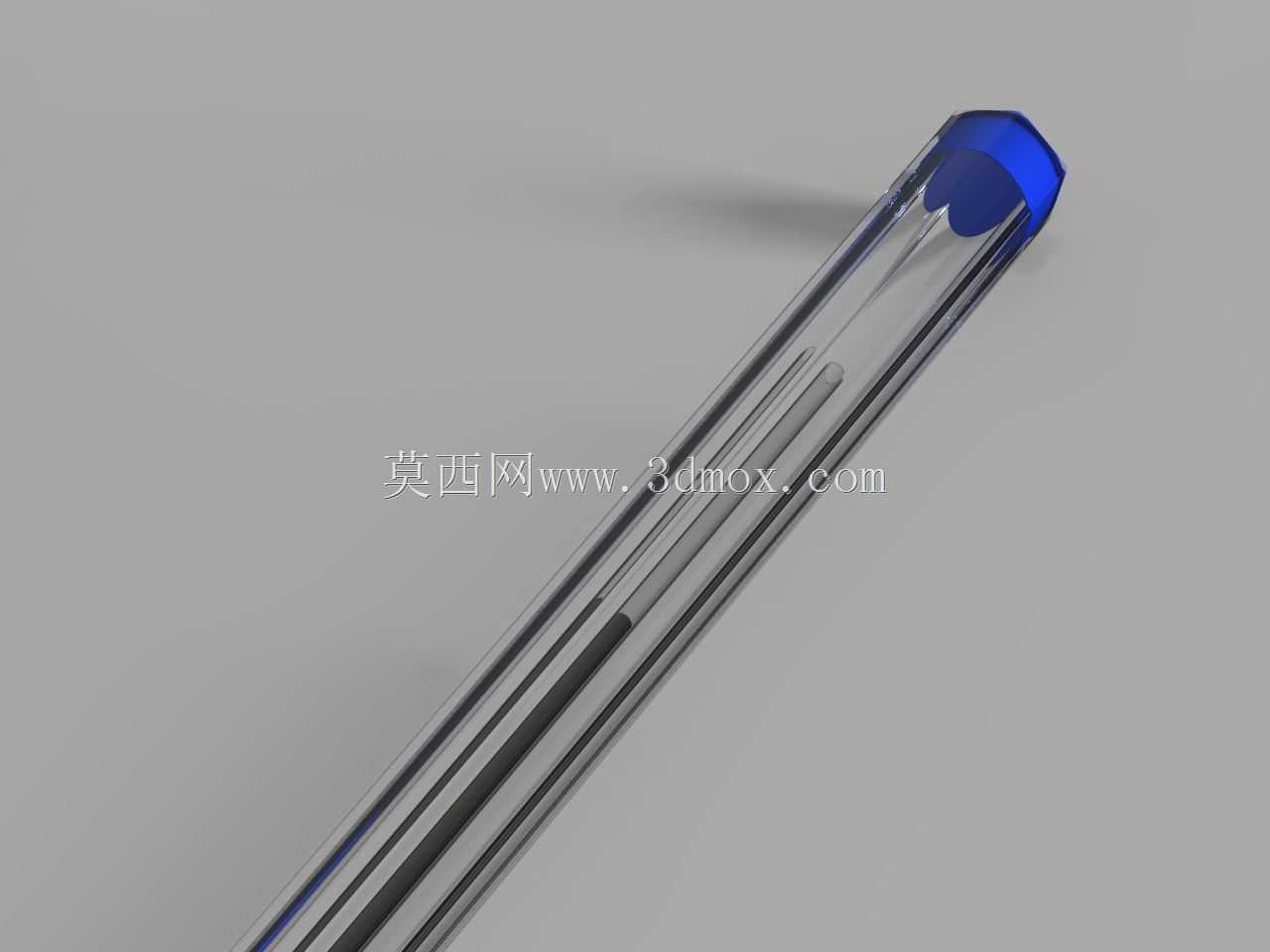

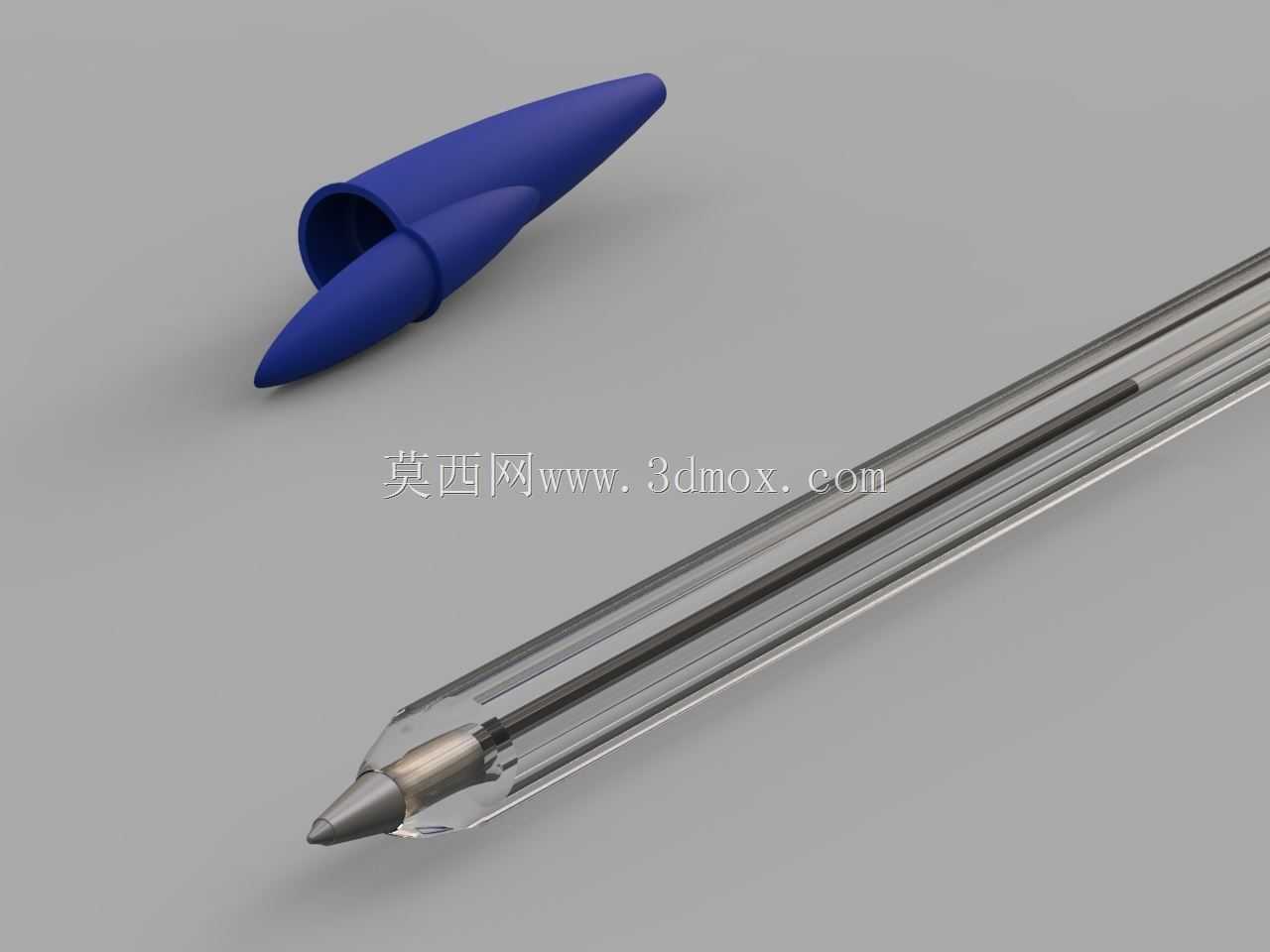

这款书写笔的三维结构设计，核心围绕日常书写场景的握持手感、部件装配可靠性展开，整体采用笔身与笔帽分离的结构形式，笔杆主体做全透明设计，既可以直观观察内部笔芯的剩余墨量，也能在装配环节快速定位内部零件的安装位置，减少组装过程中的对位偏差。从结构设计逻辑来看，笔身主体采用等直径圆柱轮廓，尾部设置六边形的限位端盖，既可以避免笔在倾斜桌面发生滚落，也能作为笔芯更换时的拆卸施力位，端盖与笔杆采用小过盈配合结构，不需要额外粘接即可实现可靠固定，日常更换笔芯时只需稍用力拔出端盖即可完成操作，不需要借助额外工具。笔尖位置做收窄过渡处理，金属笔尖嵌件与笔杆前端的内孔采用台阶定位，装配后笔尖伸出长度控制在合理范围，既保证书写时的视线无遮挡，也能避免笔尖受外力弯折时出现根部断裂的问题。配套的笔帽采用流线型曲面设计，外轮廓做符合手指捏持的弧度处理，笔帽内部设置环形卡位筋，套在笔尖位置时可以通过筋位与笔杆前端的凹槽卡合，避免日常携带过程中笔帽意外脱落污染笔尖或者衣物。从安装边界来看，整笔装配完成后的总长度控制在常规口袋收纳的尺寸范围内，最大直径适配主流的笔套、文具收纳格的尺寸，不需要额外定制配套收纳结构。在实际应用层面，这款结构既可以适配常规的中性笔芯、圆珠笔芯，也可以通过更换内部的弹性部件适配自动铅笔芯的装配需求，笔身外表面没有多余的凸起结构，长时间握持书写时不会硌手，透明笔杆的壁厚做均匀化处理，注塑生产时可以避免出现缩痕、气泡等外观缺陷，笔帽的曲面过渡做连续曲率处理，脱模时不需要复杂的侧抽芯结构，可以有效降低模具加工的复杂度与生产制造成本。结构设计过程中对各部件的配合公差做了合理分配，笔杆内孔与笔芯的配合间隙控制在合理范围，既保证笔芯不会在笔身内部晃动产生异响，也不会因为间隙过小导致笔芯安装卡滞，尾部端盖的六边形对边尺寸与笔杆直径做差异化设计，拆卸时手指可以获得足够的施力摩擦力，不需要额外在端盖表面做防滑纹理，保持外观的简洁整体性。
