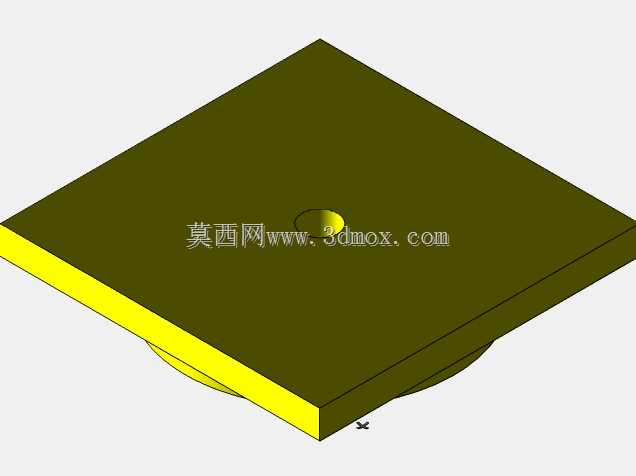

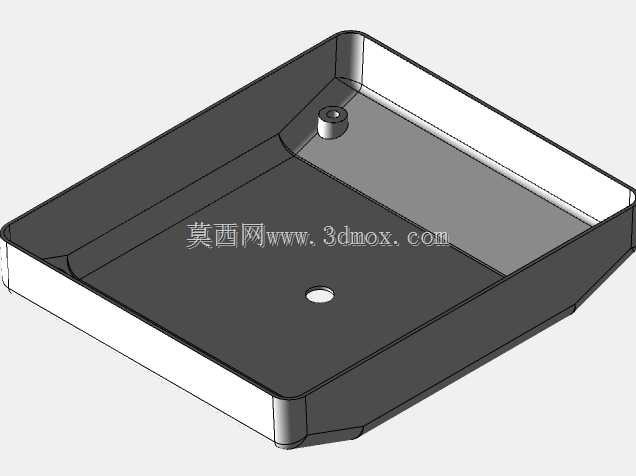

西门子3LD系列防护型负荷隔离开关结构

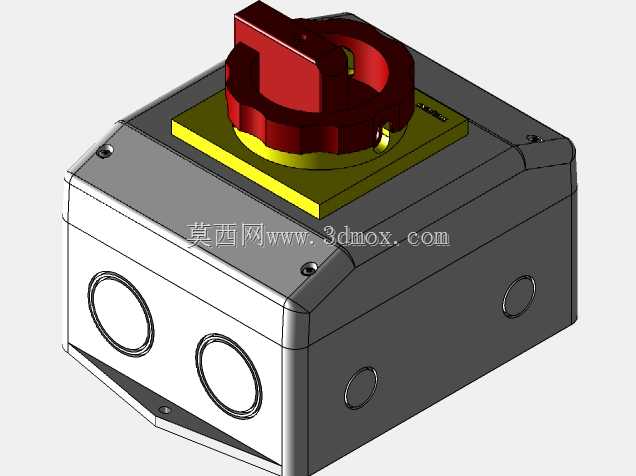

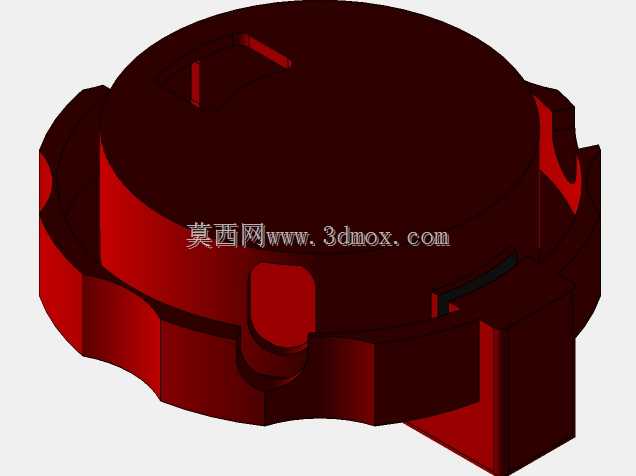

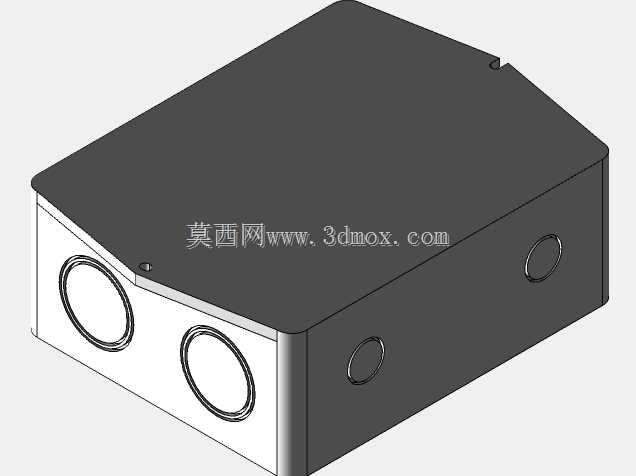

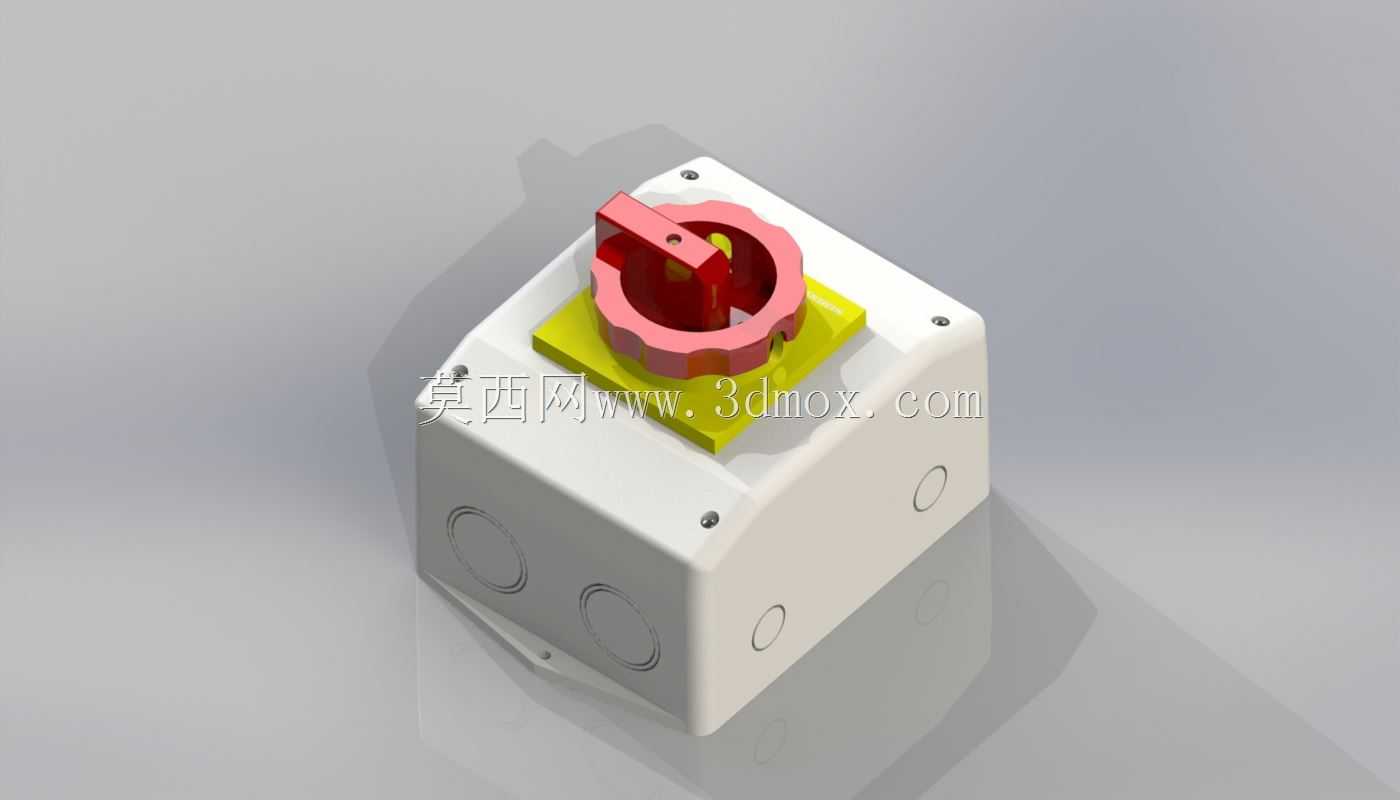

这款带防护外壳的隔离开关，主要应用在低压配电回路的进线端、设备分支回路的电源隔离点位，常见于车间小型设备旁、检修工位配电侧、户外临时配电箱体内部，承担带载分合小负荷回路、检修时段形成明显电气断开点的作用，避免检修过程中误送电引发安全事故。从结构设计来看，顶部操作旋钮采用红撞黄的高辨识度配色，旋转操作的行程带有明确的到位阻尼感，操作时无需额外工具，手动旋转即可完成分合动作，旋钮周边的环形防护沿可以避免日常积尘、意外磕碰导致的操作卡滞，也能防止无关人员误触操作。外壳采用方体式工程塑料注塑成型，壳体侧面预留了多个敲落孔位，适配不同方向的线缆进线需求，安装时无需额外开孔，根据现场布线方向敲除对应位置的孔盖即可穿线固定，壳体四个角的安装孔位做了内凹沉台设计，螺丝固定后头部不会突出壳体表面，避免安装后刮擦线缆或者操作人员。设计过程中优先考虑了操作的安全冗余，操作机构与内部触头之间设置了机械联锁结构，只有旋钮旋转到明确的分闸位置时，才能够打开外壳的防护盖板，从结构上杜绝了带载开盖操作的风险。内部触头组件采用模块化排布，静触头与动触头的接触压力经过参数校核，在额定电流工况下长期运行不会出现接触过热的问题，触头间的电气间隙满足低压配电的安全距离要求，即使在潮湿多尘的工况下，也不会发生相间击穿故障。安装边界方面，壳体底部的安装孔距适配常规的小型电气安装板尺寸，既可以直接通过螺丝固定在设备机架的安装平面上，也可以搭配标准导轨卡扣卡装在配电箱的DIN导轨上，整体安装高度不会超出常规小型配电元件的空间占用，不会与箱体内的断路器、端子排等其他元件产生空间干涉。外壳的防护等级可以满足一般工业场景的防尘防溅水需求，日常设备表面清洁、车间轻度扬尘环境下，不会有异物进入壳体内部影响触头导通性能，操作手柄的旋转力矩设置在合理区间，操作人员无需施加过大的力即可完成分合闸操作，同时也不会因为设备运行振动出现自行分闸的误动作。
