龙门式桁架起重搬运机械手结构设计

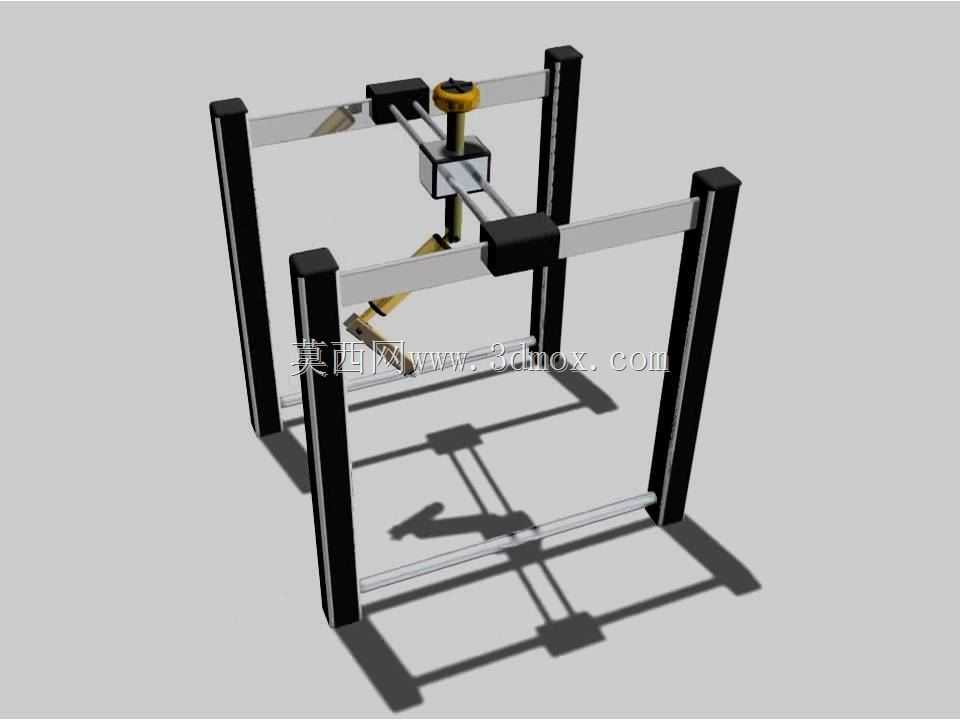

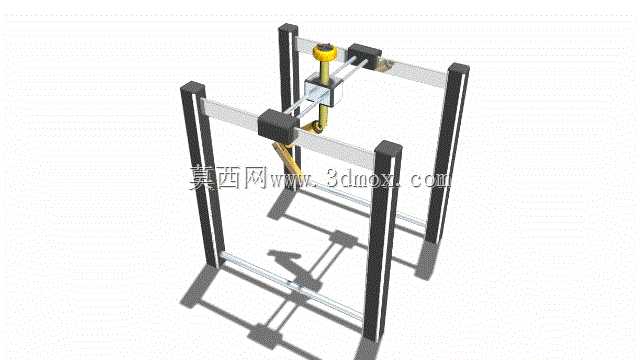

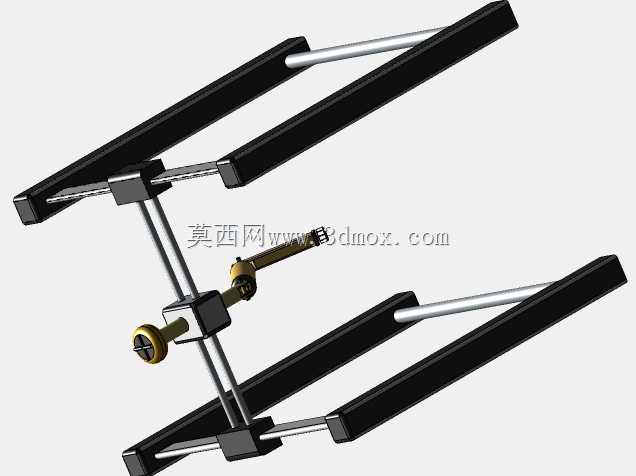

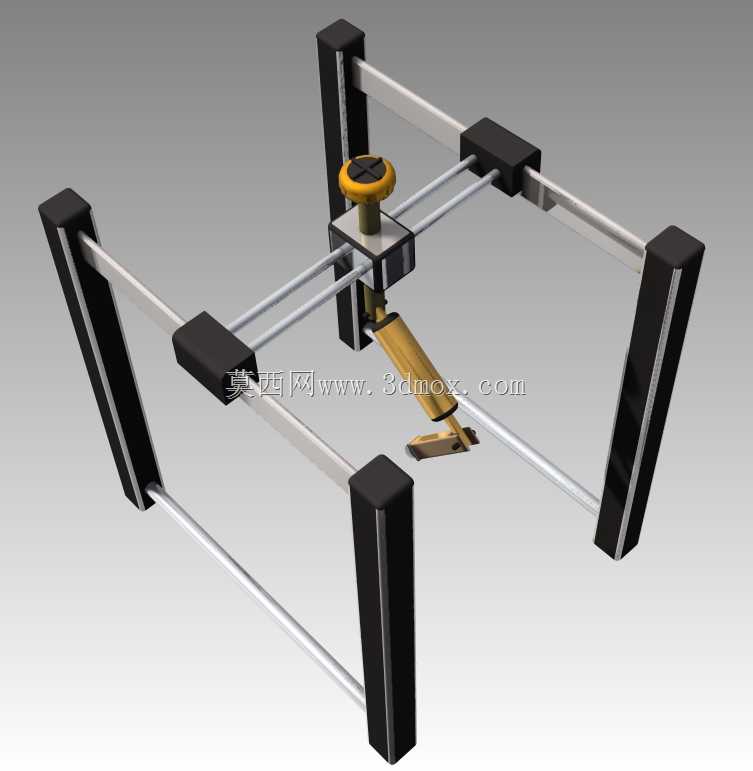

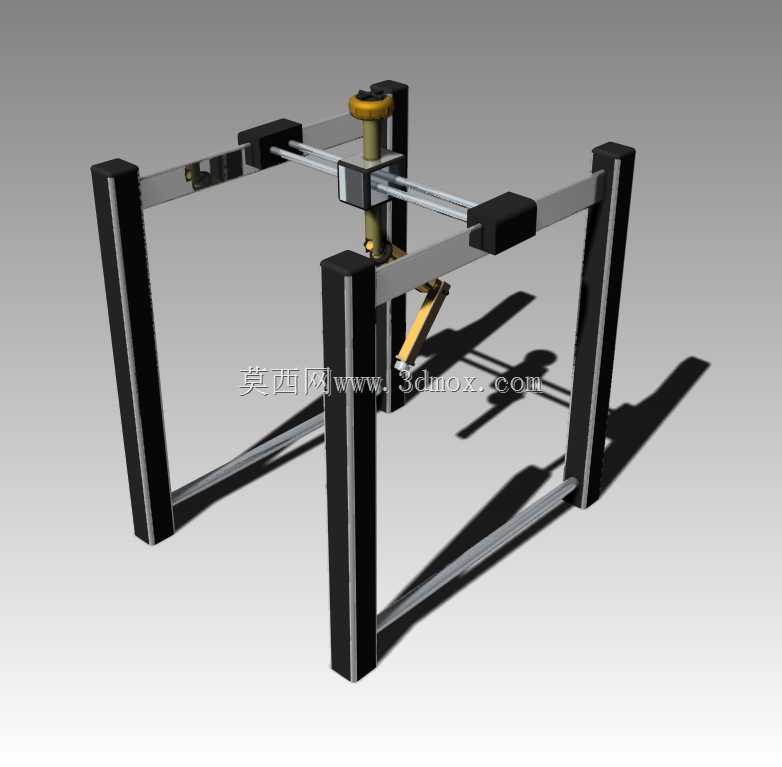

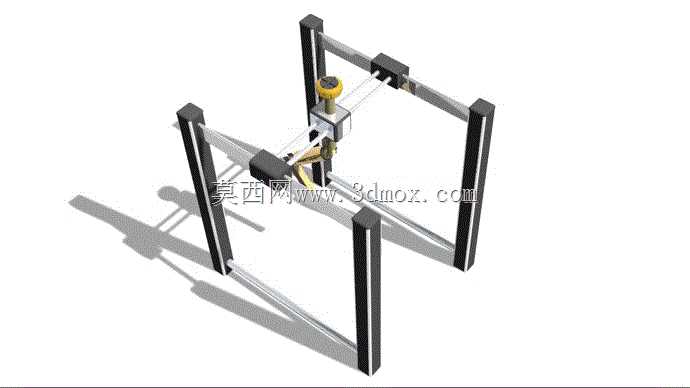

这款龙门式桁架搬运执行机构，主要面向车间内固定跨距范围内的重载物料转运场景，常见于机加工车间工件上下料、仓储区域重型货位的码垛移载、生产线工序间的重型工件转序作业，相比关节型工业机器人，它的作业覆盖范围是规整的矩形空间，在固定跨距的作业区间内，负载能力更强、运动路径更简单直接，不需要复杂的轨迹规划就能完成点对点的精准移载，适配长距离、大行程的直线搬运需求。从结构设计逻辑来看，整体采用双立柱搭配双侧横向导轨的龙门框架布局，四根垂直立柱作为整个设备的承载基础，安装时需要保证立柱底面的平面度公差，避免框架受额外安装应力导致导轨运行卡滞；两侧纵向主梁上铺设直线导轨副，横向移动横梁通过滑块组件架设在双侧导轨上，由同步带或者齿轮齿条驱动实现X轴方向的长距离移动，横梁上搭载的垂直升降滑座则通过滚珠丝杠或者链条传动实现Z轴方向的升降动作，末端的吊具结构可以根据实际搬运的物料类型更换，比如适配电磁吸盘、气动夹爪或者起重吊钩，满足不同材质、不同外形工件的抓取需求。设计过程中优先考虑了框架的刚性表现，立柱和主梁都采用标准工业铝型材或者型钢焊接后加工的形式，在保证整体结构强度的同时控制自重，避免运动过程中出现过大的惯性冲击；各运动轴的行程可以根据实际车间的安装空间灵活调整，横向行程可以覆盖两个立柱之间的全部有效跨度，垂直升降行程则根据作业工位的高度差设计，安装时需要保证两侧导轨的平行度公差，以及横向横梁与纵向导轨的垂直度要求，否则会大幅增加滑块的磨损，降低设备运行精度和使用寿命。设备的运动边界非常规整，作业范围完全限制在龙门框架围成的矩形空间内，不会超出预设的安全区域，非常适合在设备布局固定、物流路径规整的生产车间内部署，不需要额外设置大范围的安全围栏就能实现人机隔离作业；末端执行器的升降轴还设置了硬限位和缓冲结构，避免滑座超程运行造成机械碰撞，各运动轴的驱动端都配置了制动结构，在断电或者急停状态下可以锁止位置，防止负载滑落造成安全事故。在实际选型适配时，可以根据需要搬运的工件最大重量，对应调整导轨的规格、驱动组件的负载参数以及框架型材的截面尺寸，小负载场景可以用标准铝型材搭建框架降低成本，大负载重载场景则采用焊接钢结构框架搭配重载直线导轨，满足数吨级工件的搬运需求，整体结构模块化程度高，各组件都可以拆分运输后在现场组装，不需要大型吊装设备就能完成安装调试，后期维护也只需要定期给导轨和传动组件加注润滑脂，检查紧固件的预紧力即可，运维成本远低于同负载等级的关节机器人。
