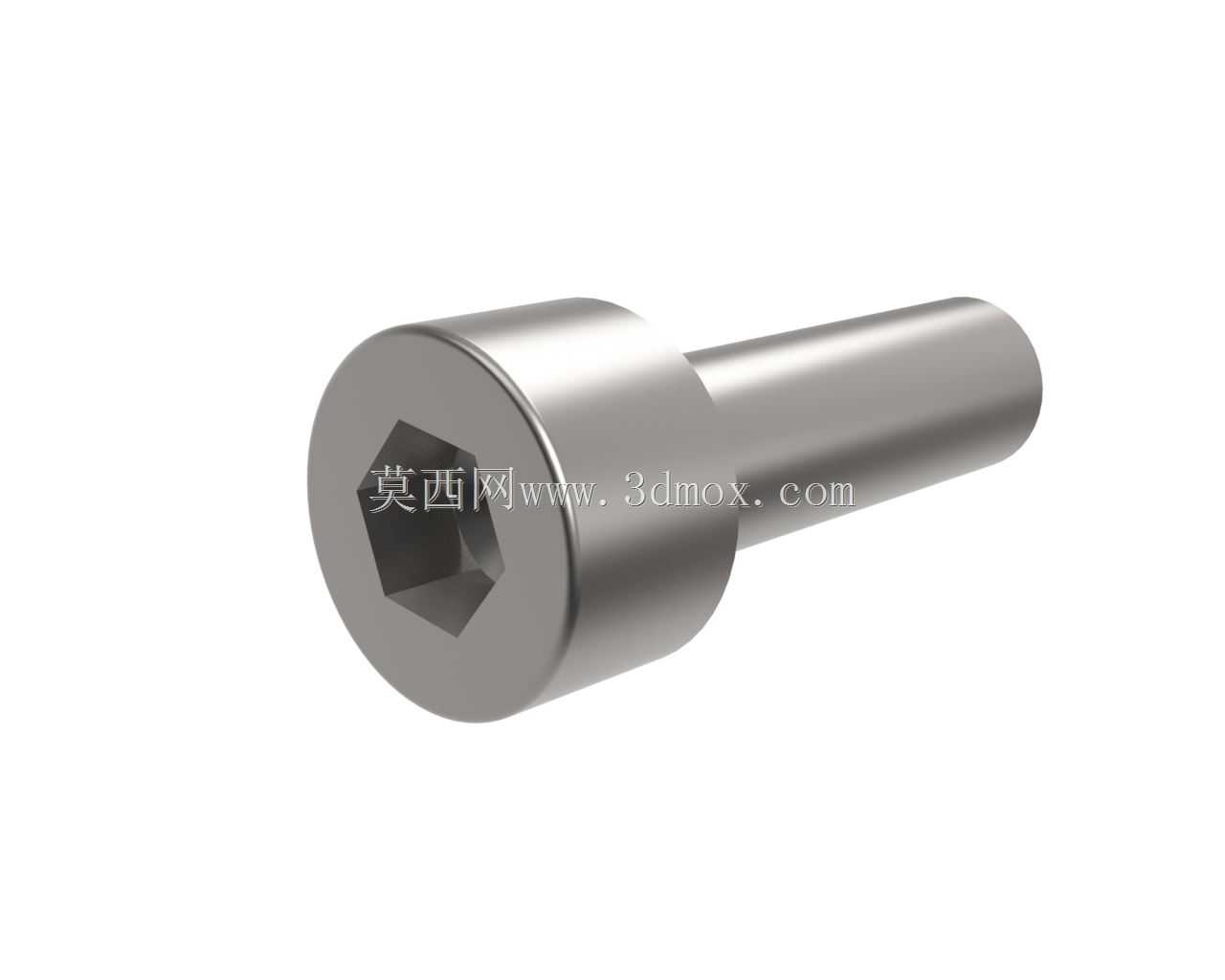

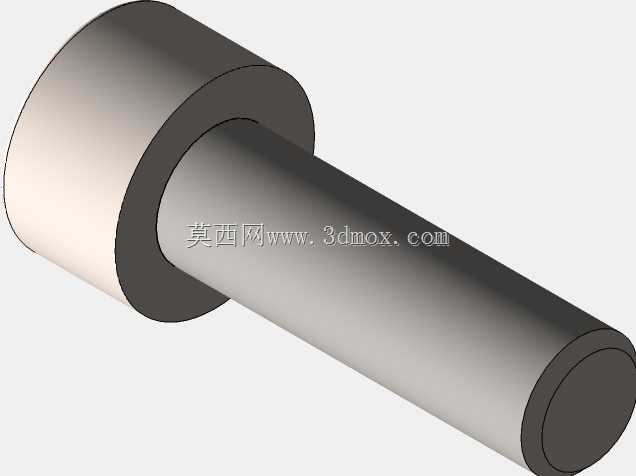

带配置设计表的内六角圆柱头螺钉

　　在各类机械结构装配场景中，内六角圆柱头螺钉是应用覆盖度极广的紧固连接件，从精密电子设备的内部模组固定，到重型工业设备的机架拼接、工装夹具的组件锁紧，都能见到这类紧固件的身影。不同于外六角螺钉需要预留足够的扳手操作空间，内六角圆柱头螺钉的头部为圆柱形，驱动结构内嵌在头部端面，安装时仅需在内六角孔位插入对应规格的六角扳手即可施加扭矩，特别适合安装空间局促、螺钉头部需要沉入安装面以下的沉孔装配场景，能有效避免螺钉头部突出带来的干涉、剐蹭问题，也能让装配后的设备外表面更平整规整。

　　这款螺钉的设计采用了配置化建模思路，通过内置的设计表管控多组尺寸参数，覆盖不同公称直径、螺杆长度、头部高度、内六角对边尺寸的常用规格，设计人员在选型调用时，无需重复绘制不同规格的螺钉模型，仅需在配置列表中选择对应参数的型号，即可快速生成符合尺寸要求的螺钉模型，能大幅缩短装配设计阶段的标准件建模耗时，也能保证同系列不同规格螺钉的尺寸公差、形位精度保持统一，避免手动改尺寸出现的参数错配问题。

　　从结构特性来看，该螺钉的头部圆柱面与沉孔的配合能起到一定的定位导向作用，螺杆部分的螺纹参数符合通用紧固螺纹的公差要求，装配时能与对应规格的内螺纹孔形成稳定的螺纹副连接，可承受足够的轴向拉紧力与一定的横向剪切力，满足多数静载、常规动载工况下的紧固需求。在安装边界上，设计人员需要提前预留对应规格的沉孔深度与孔径，沉孔深度需略大于螺钉头部高度，保证螺钉头部完全沉入安装面以下，同时要预留六角扳手的操作空间，避免安装时扳手与周边结构发生干涉；螺杆旋入内螺纹的深度也需要根据被连接件的材质调整，钢材类连接件的旋入深度通常不小于螺钉公称直径的1.5倍，铝合金等软质材质则需要适当增加旋入深度，保证螺纹连接的强度足够，避免滑牙、连接失效等问题。

　　在实际设备维护场景中，这类内六角螺钉的拆装也更为便捷，即使螺钉安装位置处于半封闭的结构腔体内，只要能对准内六角孔插入加长型六角扳手，就能完成螺钉的松紧操作，相比十字槽、一字槽螺钉，内六角驱动结构的受力接触面积更大，施加扭矩时不容易出现槽口滑损的问题，能有效降低紧固件拆装过程中的损坏概率，提升设备后期维护的效率。
