多规格管线固定用金属抱箍组合结构

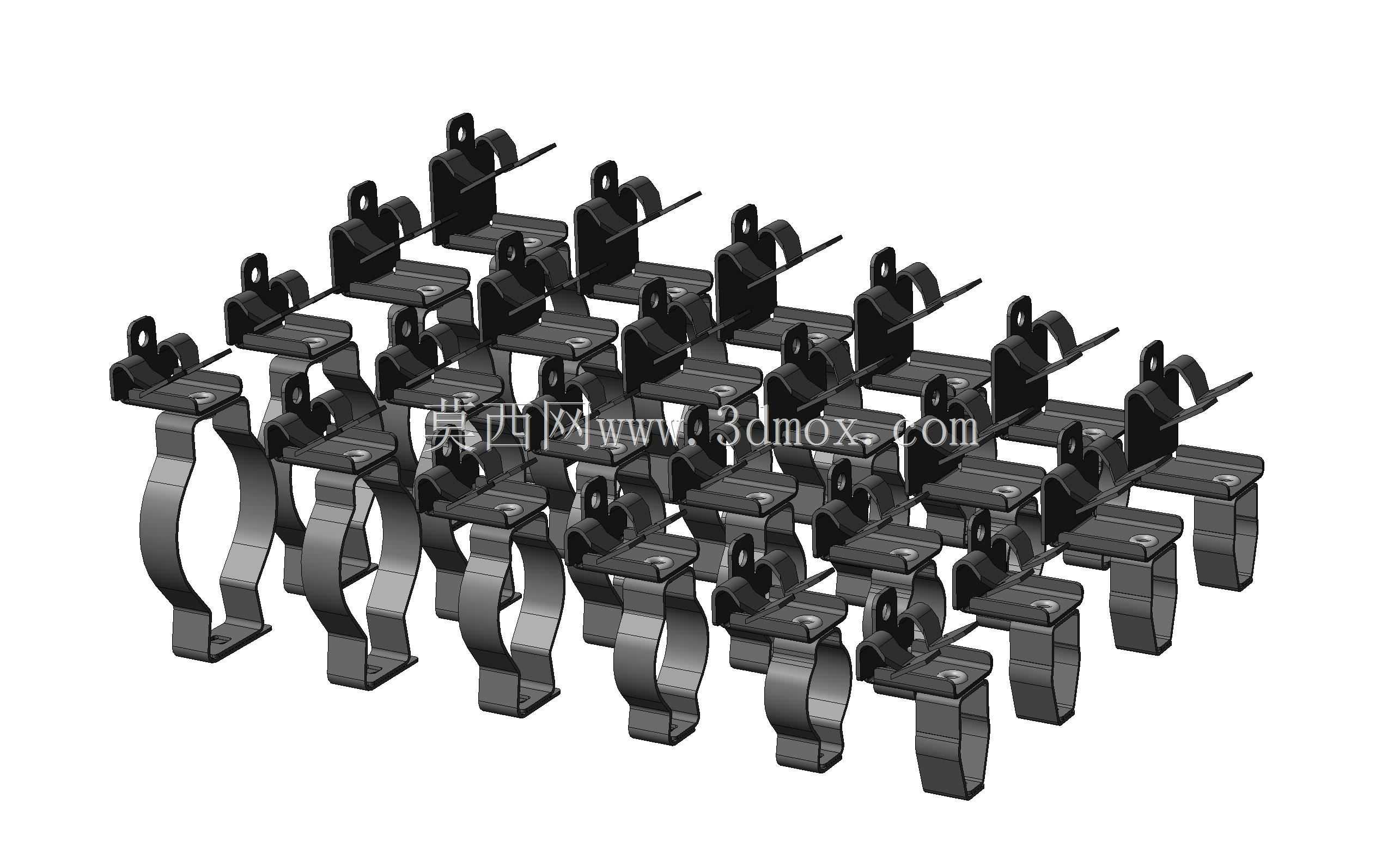

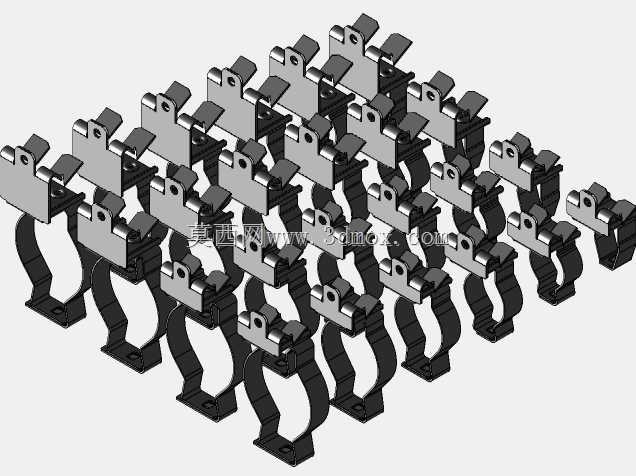

这类成组排布的金属抱箍结构，主要面向工业现场多管路、多线缆并行布设的固定需求，常见于电气柜内部走线、设备气动管路排布、液压阀组周边管线整理、生产线桥架线缆固定等场景，能够替代零散的单组管夹，实现同走向管线的整齐排布，避免管线晃动产生的磨损、干涉问题。从结构设计来看，每一组抱箍都采用带安装底座的一体式冲压结构，底座预留两个对称的安装孔位，可直接通过螺栓固定在安装面、型材或者安装板上，不需要额外搭配焊接支架，安装时的定位效率比零散管夹提升不少。抱箍的箍带部分采用弧形环抱设计，不同规格的抱箍对应不同的弧形半径，能够适配不同外径的硬管、软管或者电缆束，箍带末端做了圆弧收边处理，不会在安装紧固时割伤管线外层的绝缘层或者软管外壁。设计时特意将同组不同规格的抱箍做了等间距排布，相邻抱箍之间预留了足够的管线操作空间，不会出现相邻管线贴靠过紧导致的散热不佳、检修拆装困难的问题，安装底座的高度统一，保证所有固定后的管线处于同一排布平面，整体走线横平竖直，符合工业设备的布线规范要求。从安装边界来看，单组抱箍的底座宽度适配常规的20mm、30mm工业铝型材槽距，不需要额外打孔就可以配合T型螺栓直接固定在型材框架上，箍带的开合角度足够大，布设管线时不需要提前将抱箍穿在管线上，可以在管线初步排布到位后再进行抱箍的紧固安装，大幅降低现场布线的返工概率。抱箍的材质选用常规的冷轧钢冲压成型，表面做发黑或者镀锌处理，能够适配车间内的常规温湿度环境，不会轻易出现锈蚀失效的问题，箍带的厚度经过选型验证，紧固后能够提供足够的抱紧力，即使设备运行产生持续振动，也不会出现抱箍松动、管线移位的情况。这类成组抱箍组合在设计时还考虑了不同场景的适配性，既可以整组安装使用，也可以根据实际需要的固定点位数量，拆分单组抱箍单独使用，不需要额外修改结构，适配性更强。在三维建模过程中，每一组抱箍的安装孔位、弧形半径、底座尺寸都做了参数化关联，调整管线规格时只需要修改对应参数就可以快速生成适配的抱箍尺寸，不需要重新绘制整体结构，能够大幅提升管线排布阶段的设计效率。
