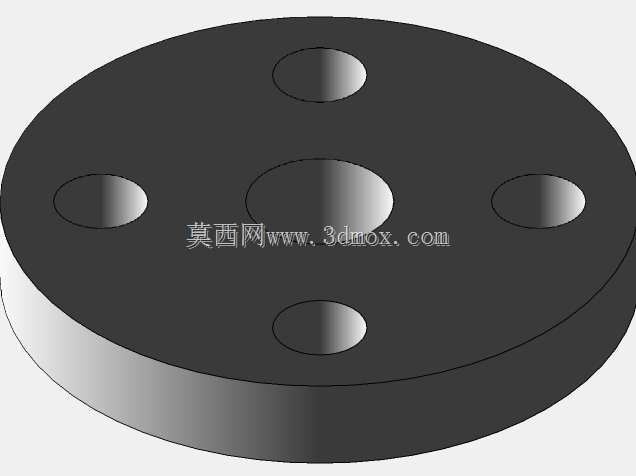

PN10凸面316不锈钢滑套法兰结构

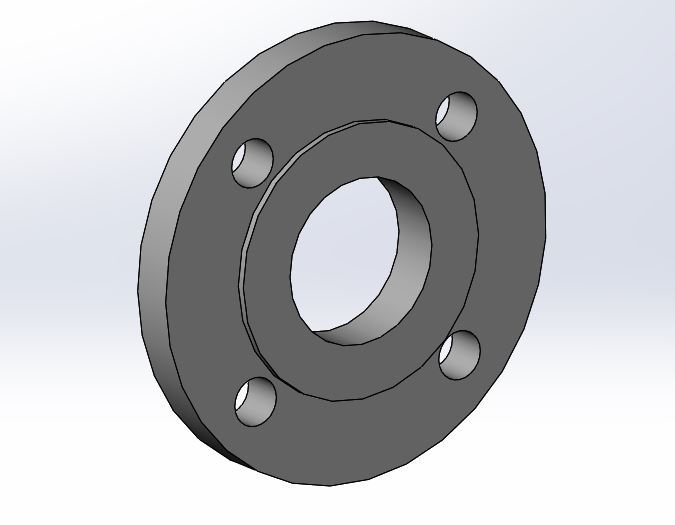

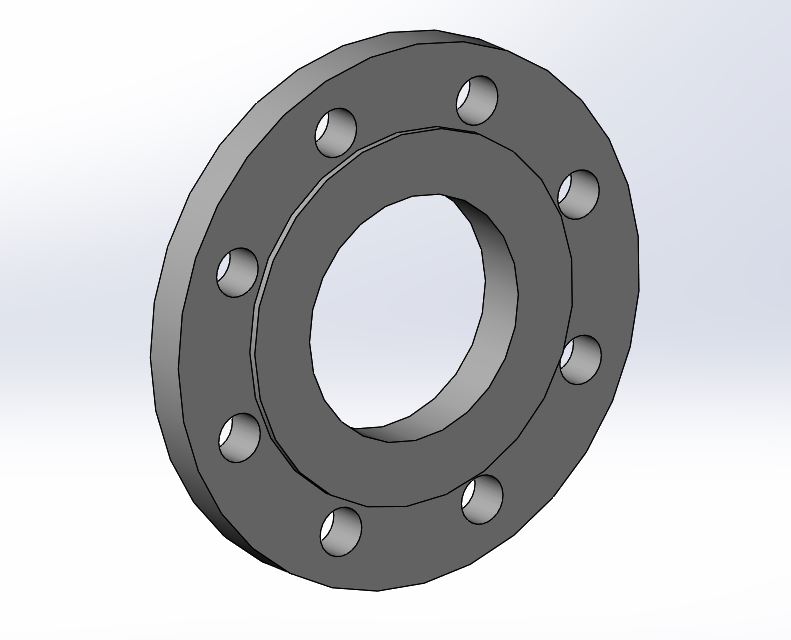

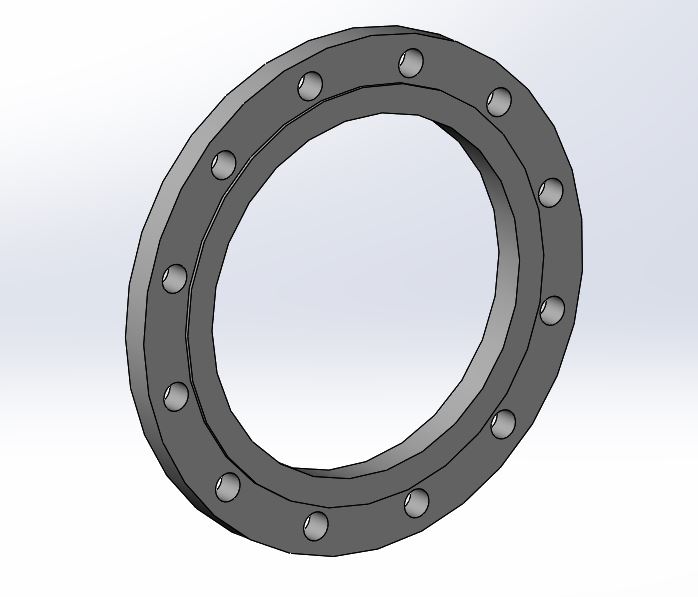

在化工流体输送、市政给排水、食品级洁净管路以及中小型压力容器的管路布设场景中，滑套法兰是管路对接环节应用频次极高的连接件，这款PN10压力等级的凸面滑套法兰，适配公称通径覆盖DN15到DN300的常用管路规格，采用316不锈钢材质加工，能适配多数有弱腐蚀介质输送需求的工况。从实际安装逻辑来看，滑套法兰的核心优势在于装配容错率高于对焊法兰，现场施工时无需提前将法兰与管道做精准的组对点焊定位，管道可直接穿入法兰内孔，调整到合适的对接位置后再进行两侧角焊固定，对于现场施工空间受限、管路预制精度不足的项目场景，能大幅降低现场装配的调整难度，缩短施工周期。这款法兰采用凸面密封面设计，密封面凸起的结构能让非金属垫片（比如石棉橡胶垫、四氟垫、改性聚四氟乙烯垫）在螺栓预紧力作用下获得更集中的压应力，避免垫片压合不均导致的介质渗漏问题，PN10的压力等级可以满足多数常压、低压工况的管路承压需求，日常工况下适配1.0MPa及以下的工作压力，常温输水、常规化工介质输送场景下的密封稳定性表现可靠。设计层面上，法兰盘周向均匀分布的螺栓孔采用跨中布置方式，能避免螺栓安装时与相邻管路的支吊架、保温层产生干涉，螺栓孔的孔径比对应规格的螺栓公称直径大1-2mm，给现场安装预留了足够的位置调整余量，可抵消管路铺设时的小范围同轴度误差。法兰内孔的尺寸设计匹配对应通径管道的外径，滑套间隙控制在0.5-1.5mm区间，既保证管道能顺利穿入，又不会因间隙过大导致焊接时焊瘤过多渗入管内，影响管路内部的介质通流效率。316不锈钢的材质选择，让这款法兰除了常规的输水、压缩空气管路外，还能应用在有弱酸、弱碱介质输送的化工管路，以及沿海区域高盐雾环境的室外管路中，抗晶间腐蚀性能优于普通304不锈钢材质的法兰件，长期使用的密封面锈蚀风险更低，后期管路检修拆卸时也不会因锈死导致法兰无法拆分。从安装边界来看，不同通径规格的法兰对应匹配的螺栓数量、螺栓规格均遵循通用管路法兰的配套标准，DN15到DN50的小通径规格采用4个螺栓孔布置，DN65到DN150的中通径规格采用8个螺栓孔布置，DN200到DN300的大通径规格采用12个螺栓孔布置，法兰盘的外径、厚度尺寸均匹配PN10压力等级的通用尺寸规范，可直接与同压力等级、同通径、同密封面形式的其他法兰件互换装配，无需单独做适配加工。实际选型过程中，需要注意滑套法兰的适用场景，其角焊的连接形式决定了它不适用于高温高压、有频繁温度交变导致疲劳载荷的管路，这类场景下还是需要选用对焊法兰，但在常规低压工况下，滑套法兰的综合装配成本、施工效率都有明显优势，是管路连接件选型中性价比极高的选项。建模过程中，对法兰的过渡圆角、密封面粗糙度要求、螺栓孔的位置度公差都做了符合实际加工要求的还原，能直接用于管路装配的干涉检查、施工模拟，也可作为非标法兰改型设计的基础模型使用。
