离心式压缩机叶轮叶片结构三维设计

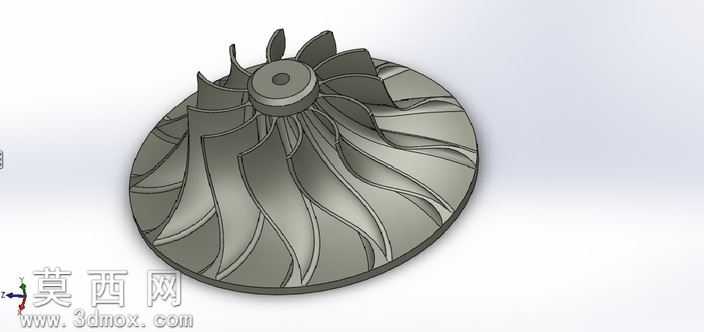

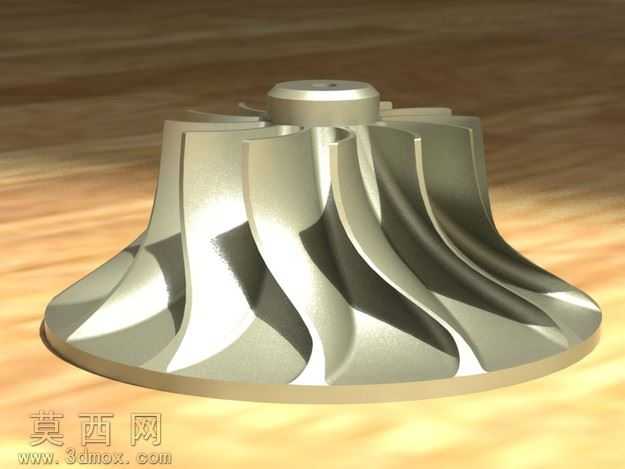

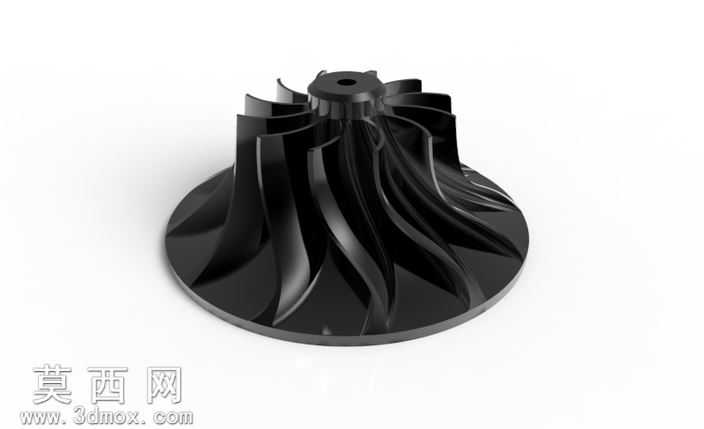

本模型为离心式压缩机核心叶轮部件，采用SolidWorks三维建模软件完成全参数化设计，建模过程中严格遵循离心压缩机气动设计准则，对叶片型线、轮盘轮盖结构进行了精准的几何还原。建模初始阶段先通过回转特征构建叶轮的轮盘基体，确定叶轮的整体外圆直径、轮毂安装孔尺寸与轮盘锥度参数，保证基体结构满足转子装配的同轴度要求。叶片部分采用曲面放样建模方式，先绘制叶片进口边与出口边的截面型线，通过控制叶片的安装角、扭曲度与包角参数，生成符合气动流道要求的光滑叶片曲面，长短叶片间隔排布的结构有效优化了叶轮内部流场分布，减少气流分离损失。建模过程中对叶片与轮盘的结合部位做了圆角过渡处理，避免应力集中问题，同时还原了叶片前缘的小圆角修型、尾缘的薄化处理细节，提升模型的工程实用性。材质渲染阶段为模型赋予了金属合金钢材质，调整材质的粗糙度与反光参数，模拟实际加工后金属叶轮的哑光金属质感，通过环境光遮蔽效果凸显叶片曲面的扭曲形态与流道的空间结构，清晰展示长短叶片的排布规律与叶轮流道的渐扩形态。模型完整还原了叶轮中心的定位安装孔、轮毂凸台结构，所有特征均保留可编辑参数，可直接用于后续的气动仿真分析、结构强度校核，也可作为压缩机设计教学、流体机械结构展示的参考模型，叶片型线的参数化设置支持后续根据不同工况参数调整叶片角度与尺寸，适配不同压比、流量的压缩机设计需求，整体结构无几何错误，曲面连续性达到G2级别，可直接导出用于工程分析或3D打印验证。
