内六角凹端紧定螺钉三维建模作品

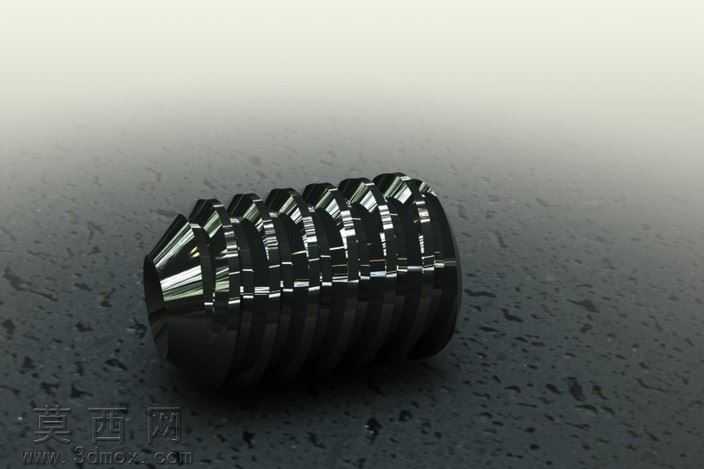

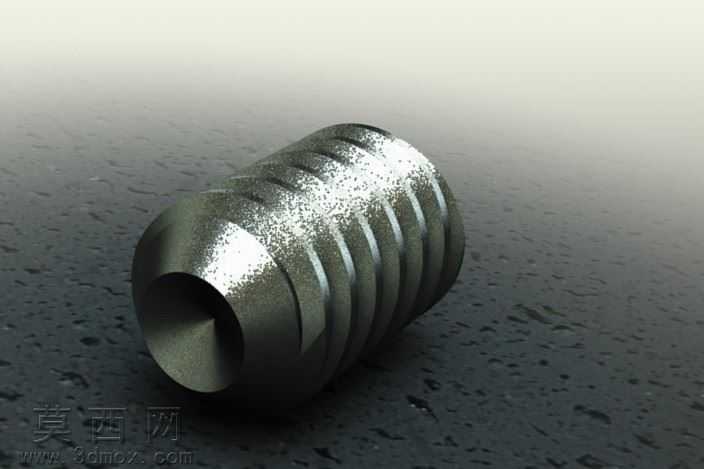

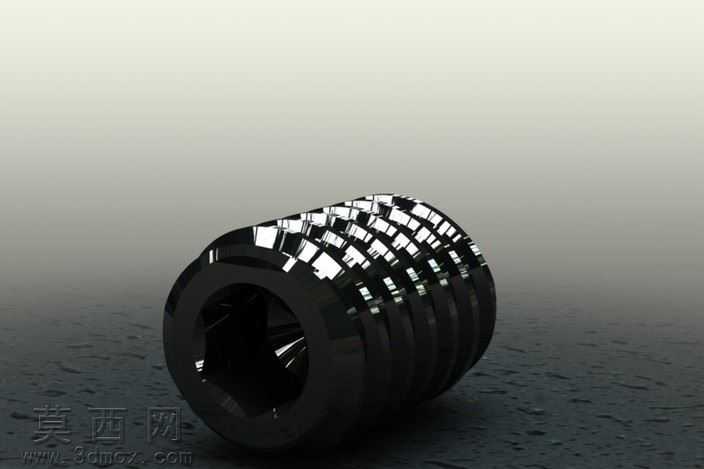

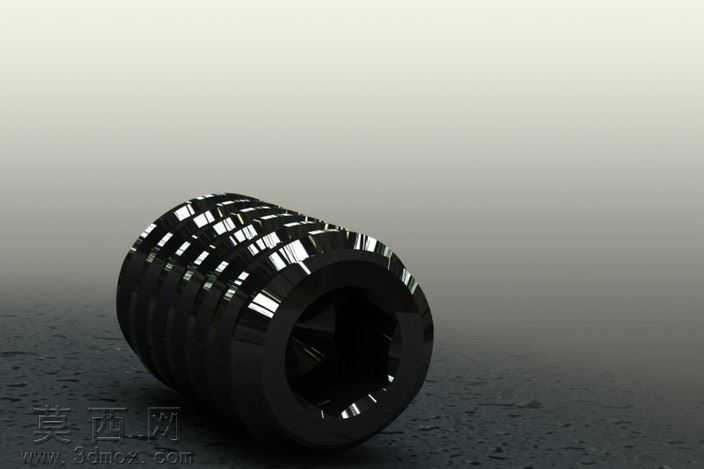

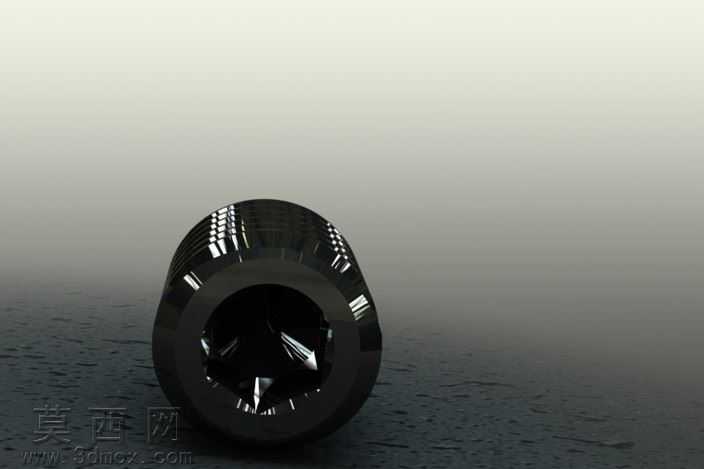

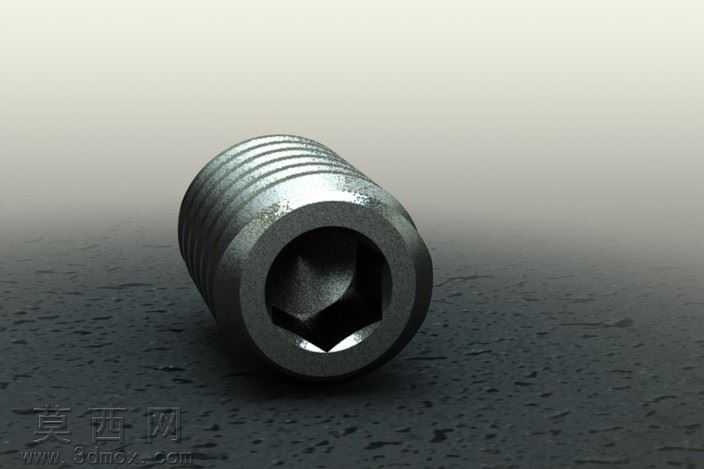

本作品为内六角凹端紧定螺钉的三维参数化建模成果，建模过程严格遵循紧固件相关设计规范，采用SolidWorks软件完成全流程制作。建模初期先梳理紧定螺钉的结构逻辑：该类螺钉无突出钉头，整体为带外螺纹的圆柱结构，一端加工内六角驱动槽，另一端为凹形杯点端面，用于顶紧被连接件实现轴向固定。建模时首先绘制圆柱基体草图，通过拉伸特征生成螺钉主体毛坯，随后采用螺旋线扫描切除的方式生成连续外螺纹，建模过程中对螺纹牙型角、螺距、牙底圆弧等参数严格按照通用紧固件标准设定，保证螺纹结构的啮合精度，避免出现干涉或配合失效问题。内六角驱动槽部分采用拉伸切除特征制作，对槽口边缘做微小倒角处理，还原实际加工中去除毛刺的工艺细节，同时保证内六角扳手的装配适配性。端部凹点结构采用旋转切除特征完成，凹面的锥角、深度参数均匹配标准杯点紧定螺钉的尺寸要求，该结构可在拧紧时嵌入被连接件表面，提升锁紧后的防松性能。材质渲染阶段选用合金钢材质，还原紧固件经淬火处理后的金属质感，表面添加细微的氧化层纹理与均匀的哑光金属光泽，端部凹面与内六角槽内添加轻微的加工纹理，模拟实际车削、铣削加工后的表面状态，渲染时采用柔和的侧光打光，突出螺纹牙型的层次感与金属表面的光影变化，同时在模型表面添加极细微的颗粒质感，避免渲染效果过于塑料化。整体建模过程采用全参数化设计，所有尺寸均关联全局变量，可通过修改公称直径、螺距、螺钉长度等参数快速生成不同规格的杯点紧定螺钉模型，模型结构无碎面、无多余特征，可直接用于机械装配仿真、工程图导出、3D打印样件制作等场景，能够满足通用机械设计中紧固件选型、装配验证的使用需求。
