双螺旋槽式物料输送设备结构设计

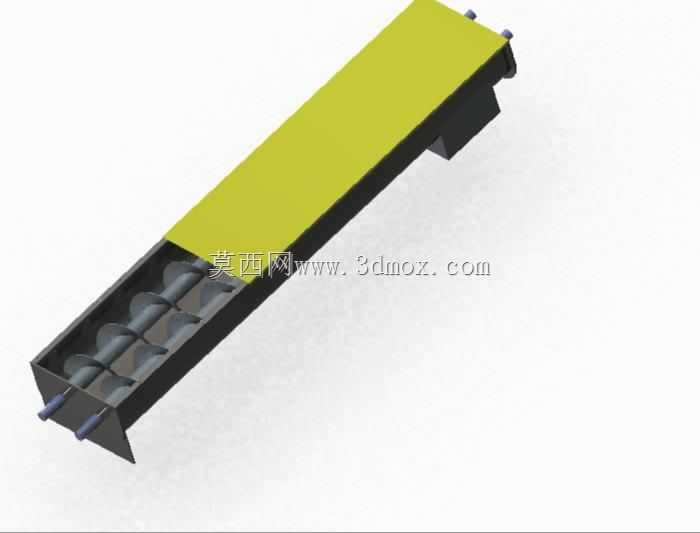

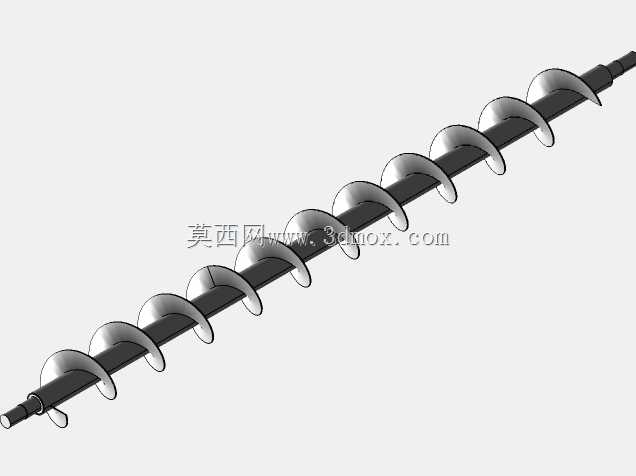

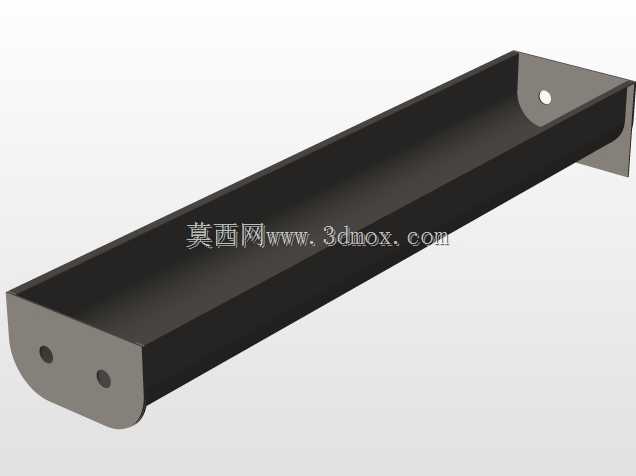

在散料处理的生产场景里，这类双螺旋输送结构常被布置在料仓出料口与下游加工设备的衔接工位，用来完成粉状、小颗粒状以及短切纤维类物料的水平定量给料，相比单螺旋结构，双组螺旋同步运转的形式能有效避免易结拱物料在槽内的卡滞、架桥问题，输送过程中物料的填充率更均匀，不会出现单螺旋输送时单侧物料挤压堆积的情况。从结构设计逻辑来看，整个设备采用U型敞口加可拆上盖的槽体结构，槽体两端布置带密封组件的端板，用来支撑两根平行排布的螺旋轴，螺旋轴上焊接连续的实体螺旋叶片，两根轴的叶片旋向相反、转动方向也反向设置，运转时能将物料从进料端持续向出料端推送，同时双螺旋的啮合区域能对结块的松散物料起到轻微打散作用，减少物料团聚后堵塞出料口的概率。安装边界上，槽体的底部预留了标准的安装支脚，支脚的孔位间距适配常规生产线的机架安装尺寸，设备整体的宽度控制在单螺旋同输送量机型的1.2倍以内，不会占用过多的生产线横向空间，进料口设置在槽体上盖的中部靠前位置，可直接对接上方料仓的出料法兰，出料口开设在槽体底部的末端，能直接对准下游设备的进料口，无需额外增设转接溜管。设计过程中特意将螺旋叶片与槽体内壁的间隙控制在3-5mm区间，既避免叶片运转时刮蹭槽体内壁产生异常磨损，也能减少间隙残留的物料变质交叉污染，对于有一定粘性的物料，这个间隙尺寸也能防止物料粘附在槽壁上长期堆积。端板位置的密封采用填料密封加防尘毡圈的组合结构，能阻挡细粉状物料从轴端缝隙溢出，适配车间的无尘生产要求，螺旋轴的动力输入端布置在设备的同一侧，可通过单台减速电机搭配齿轮分动结构同时驱动两根轴，也可根据输送距离、物料比重的需求选配双电机分别驱动，灵活适配不同的工况负载。日常维护时，只需拆卸上盖的紧固螺栓即可掀开上盖，直接清理槽内残留的物料、检查螺旋叶片的磨损情况，无需拆解整个槽体结构，大幅降低了生产线停机维护的时间成本，这类结构尤其适合食品加工、塑料改性、建材粉料生产等行业的短距离连续物料输送工位，输送过程中物料的破损率低，运转平稳噪音小，能适配连续化生产的节拍要求。
