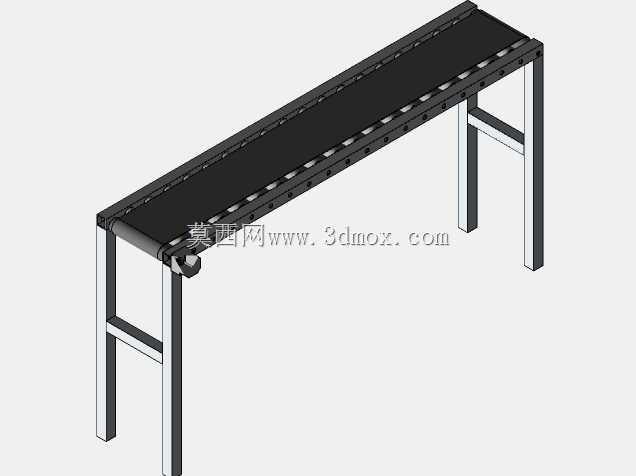

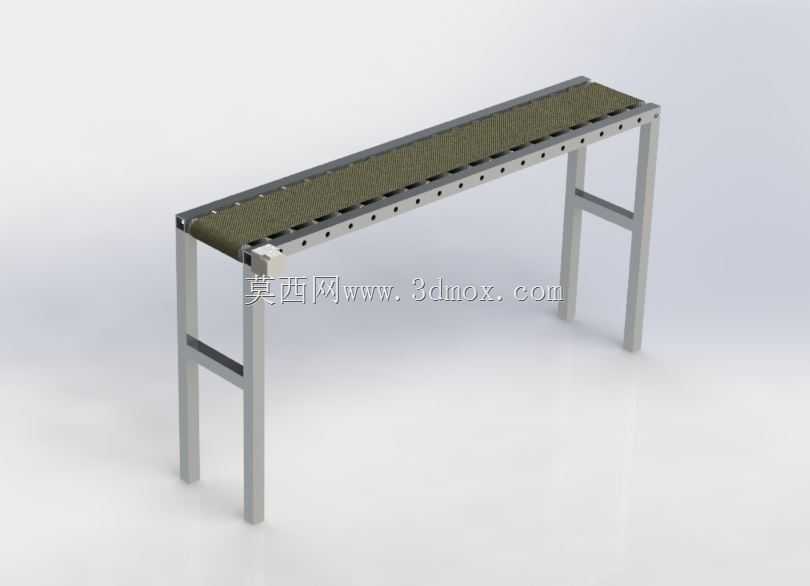

方管框架式小型带式简易输送设备

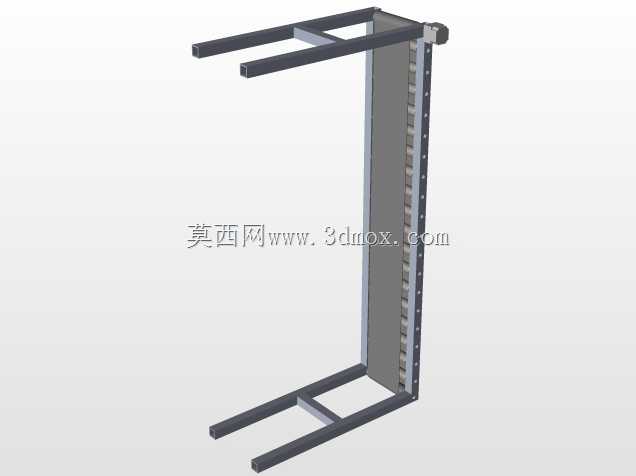

　　这款轻型带式输送结构，主要面向小载荷物料的短距离转运场景，常见于教学实训工位、小型装配线旁的工件传递、零散物料的工序间衔接，也可作为小型加工单元的辅助上料结构使用，适配重量较轻的塑胶件、小型五金件、包装半成品等物料的水平输送，不适合重载、尖锐棱角或高温物料的输送作业。整体机架采用标准方管焊接拼装而成，摒弃了复杂的型材开槽与定制铸件结构，方管的选型兼顾了结构刚性与加工便捷性，四根竖直支腿通过上下两层横撑完成刚性连接，支腿底部预留了安装调节的平面结构，可配合脚杯完成地面水平度调整，适配车间地面不平整的安装场景，无需额外做预埋基础即可完成布设。输送面采用平型带作为承载构件，带面张紧通过端部辊筒的调节螺栓实现，

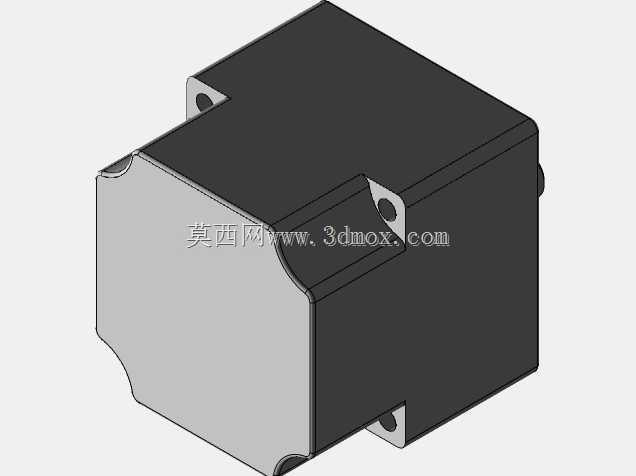

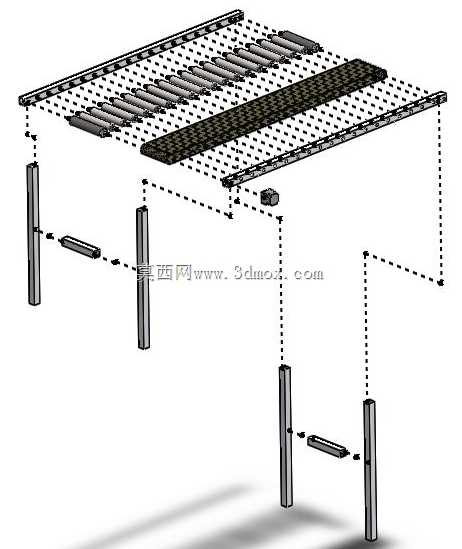

　　无需额外设计复杂的张紧配重结构，驱动端采用直连式的驱动布置，将动力部件直接集成在机架端部，减少了额外的传动链路带来的功率损耗与故障点。设计过程中优先考虑了加工与装配的便捷性，所有机架构件均采用常规规格的标准方管，切割、焊接工序均可在常规机加工车间完成，无需特殊加工设备，装配时仅需通过常规螺栓连接即可完成整机组装，降低了现场安装的技术门槛。整机的横向宽度适配小型物料的摆放需求，输送长度覆盖常规工位间的传递距离，机架整体高度匹配常规站立操作的作业台面高度，可直接对接现有工作台面完成物料传递，无需额外做高度转接结构。两侧机架梁上预留的等距安装孔，可根据实际使用需求加装侧边挡条、物料检测支架、导向结构等附属配件，拓展不同场景下的使用功能，

　　比如在电子装配场景下可加装防静电挡边，在小型包装工序中可加装物料分隔条实现定距输送。支腿间的横撑除了提升机架整体抗扭刚性外，也可作为电气布线的走线支撑，方便驱动线缆、传感器线缆的规整布设，避免线缆外露带来的作业安全隐患。端部辊筒采用悬臂式安装结构，后期更换输送带时仅需拆卸单侧端盖即可完成操作，无需拆解整机组架，降低了后期维护的工作量。
