渐变涂装公路自行车车架结构设计

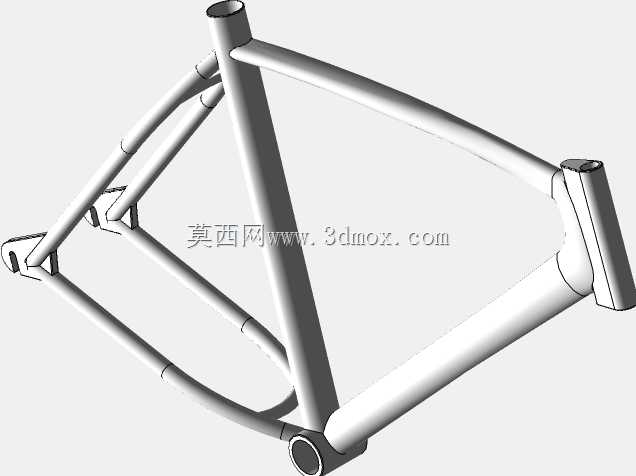

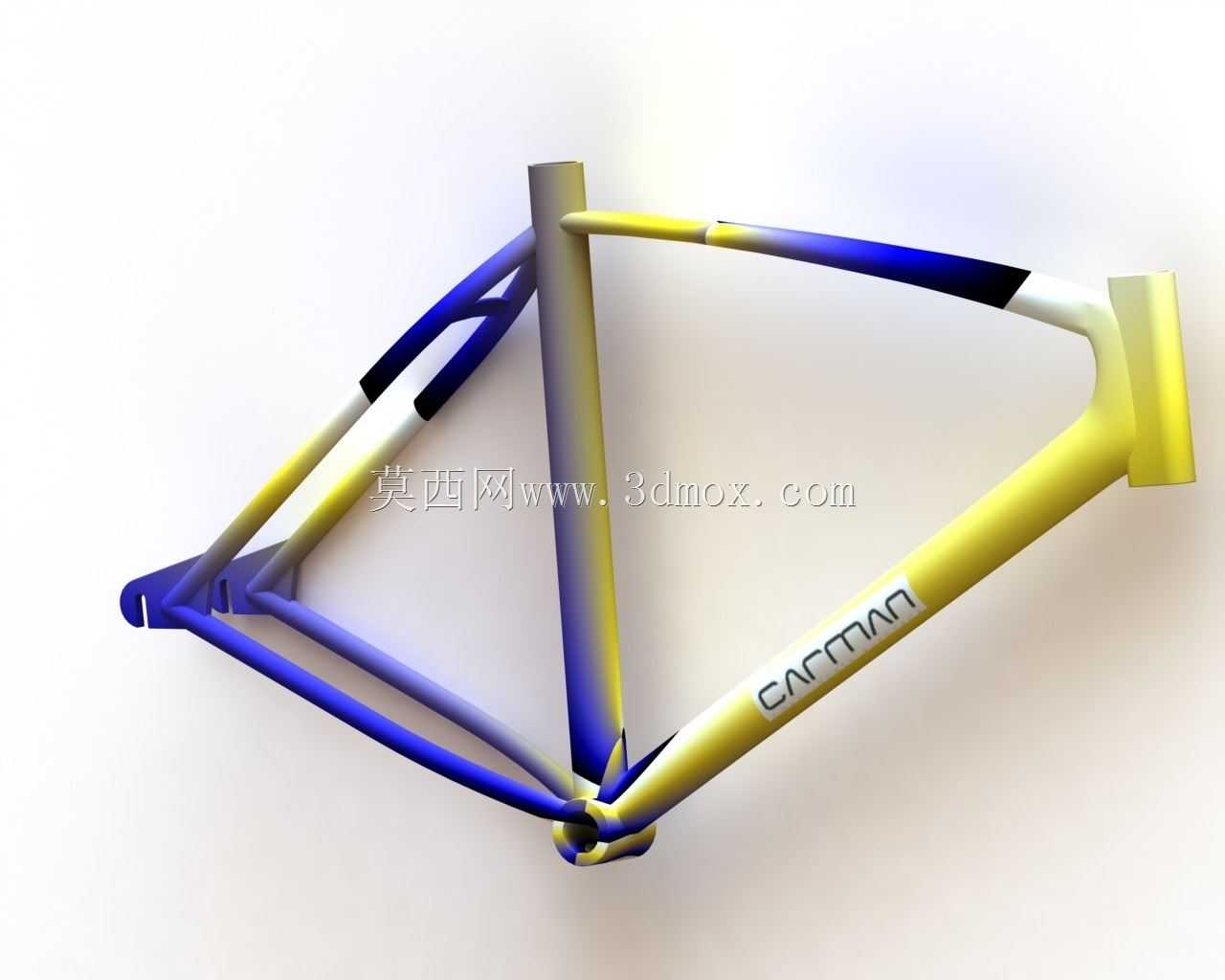

公路自行车车架作为整车的核心承载基体，所有骑行过程中的载荷传递、部件安装定位都依托车架结构实现，日常应用覆盖业余休闲骑行、专业公路竞速、长途公路骑行等多个场景，其结构合理性直接决定整车的骑行刚性、重量表现与操控响应速度。这款车架采用经典的钻石型管材布局，上管、下管、座管、后下叉、后上叉形成稳定的三角受力结构，能够在骑行过程中均匀分散踩踏发力带来的扭矩、路面颠簸传递的冲击载荷，避免局部应力集中引发的结构失效。设计过程中优先考虑管材的变径处理，头管位置采用加粗管径适配标准碗组安装，保证转向结构的装配精度与抗冲击能力；下管作为连接头管与五通的核心受力件，采用渐变椭圆截面设计，在踩踏发力时提供足够的纵向抗扭刚性，同时在垂直方向保留适度形变空间过滤路面细碎震动，提升长距离骑行的舒适度。五通位置采用一体化焊接结构，匹配标准公路车曲柄中轴的安装尺寸，保证牙盘转动的同轴度，减少踩踏动力的传动损耗。后叉部分的开档尺寸适配标准公路车花鼓安装规格，后上叉采用扁平化截面设计，在保证后轮安装定位精度的同时，优化后轮区域的滤震表现。座管位置匹配标准口径座杆的安装公差，可适配不同长度的座杆调节，满足不同身高骑乘者的坐姿调整需求。安装边界方面，车架预留了标准夹器安装位、变速管线走线通道，可兼容主流的公路车变速套件、制动组件与轮组规格，无需额外修改结构即可完成整车装配。管材衔接位置采用平滑过渡的焊接处理，减少焊缝位置的应力集中点，提升车架整体的疲劳强度，应对长期骑行过程中的反复载荷冲击。涂装采用黄蓝渐变的色彩分区设计，在不额外增加结构重量的前提下提升外观辨识度，下管位置预留品牌标识的安装平面，可适配不同品牌的涂装定制需求。整体结构在保证刚性满足竞速需求的前提下，通过管材截面优化控制整体重量，兼顾发力效率与骑乘舒适性，适配铺装路面的高速骑行场景。
