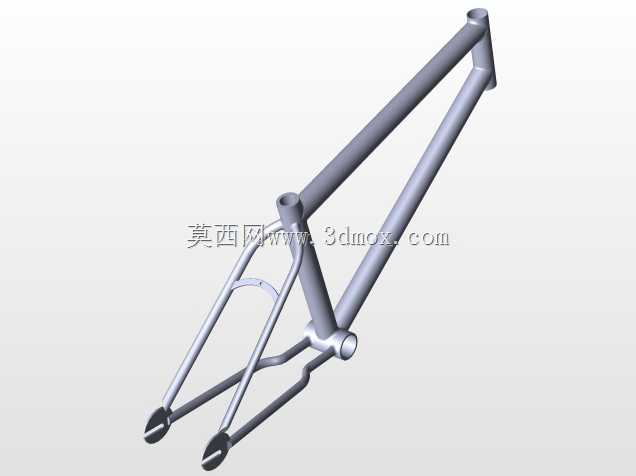

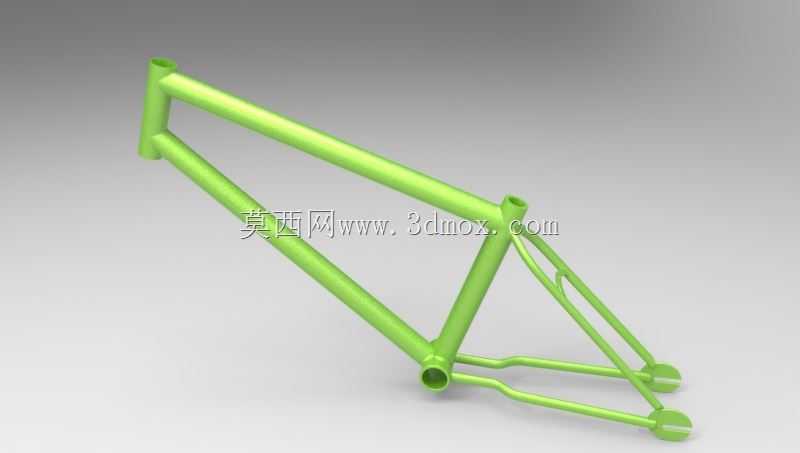

小轮特技运动自行车车架结构设计

这款车架针对小轮特技骑行场景开发，适配街式、场地花式等BMX运动的使用需求，核心承载骑行过程中的冲击载荷与操控力矩传递。从结构设计逻辑来看，车架采用高刚性三角主受力框架，头管部位做了加厚管壁处理，对应前叉转向组件的安装位，预留标准碗组压装尺寸，可兼容主流BMX前叉的上管直径，转向限位角度经过反复校核，既满足特技动作中大幅度转把的操作需求，又避免线管干涉、轮胎蹭架的问题。上管与下管采用变径管材布局，在头管与中管衔接位置做了平滑过渡焊接位，减少应力集中风险，应对特技动作中落地的瞬间冲击载荷。后叉部分采用对称平行的叉腿设计，尾端开有标准开口槽，可直接适配10mm规格的后轮轴，槽位的开口方向与锁紧结构经过优化，方便轮组快速拆装调整，同时保证后轮锁紧后无框量，满足跳跃落地时的轮组固定可靠性。中管位置对应五通部件的安装位，预留标准螺纹接口，可兼容主流规格的曲柄中轴组件，中管角度经过调校，兼顾骑行时的踩踏发力效率与特技动作中的重心控制，让骑手在做抬前轮、滑杆、转把等动作时，整车重心始终处于可控范围。车架的后上叉与后下叉之间设置了补强结构，在承受侧向冲击、落地偏载时可避免叉腿变形，整体焊接位的排布避开了应力集中区域，管材壁厚根据不同部位的受力情况做差异化设计，头管、五通、后叉尾钩这些高载荷区域适当增加壁厚，非主要受力区域在保证刚性的前提下优化管材厚度，控制车架整体重量。安装边界方面，整车架的轴距、前后叉长度、头管角度、中管高度都符合专业BMX车型的通用尺寸规范，可直接适配市面上绝大多数BMX改装配件，包括把立、车把、座管、刹车组件等，不需要额外做打孔、切削等二次加工。实际使用场景中，这款车架既可以满足日常休闲骑行的强度需求，也能支撑专业骑手完成场地内的各类特技动作，结构上没有多余的冗余设计，所有管材走向、连接点位都服务于载荷传递与操控灵活性，在保证抗冲击强度的同时，尽可能降低不必要的重量，让骑手在操控时更轻便灵活，做动作时的反馈更直接。
