SB声学高音扬声器SATORI TB29R结构设计

在DIY音箱制作、专业音响系统搭建以及电声产品研发的场景中，高音单元的结构匹配度直接影响整套系统的高频表现，这款高音扬声器的三维结构可作为外壳建模、安装适配的核心参考依据。从实际用途来看，该类高音单元主要负责重放2kHz以上的高频音频信号，承担音响系统中高频细节还原的功能，常见于家用HiFi音箱、专业监听音箱、小型线阵列音响模组中，其安装结构的适配性会直接影响单元的密封性能与谐振控制效果。

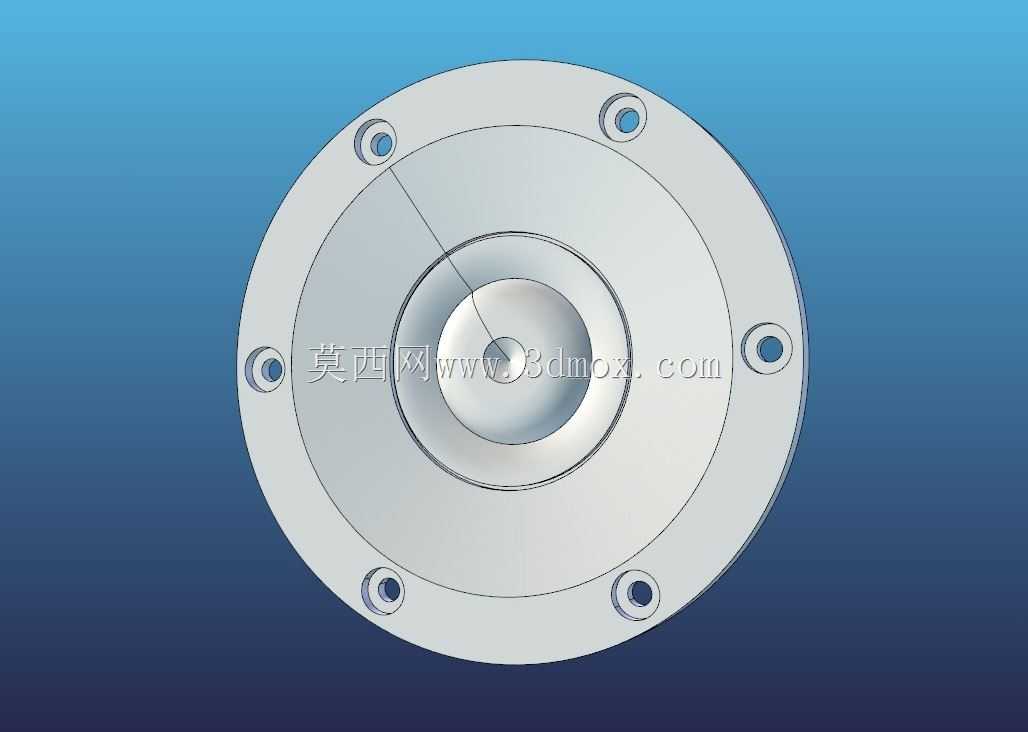

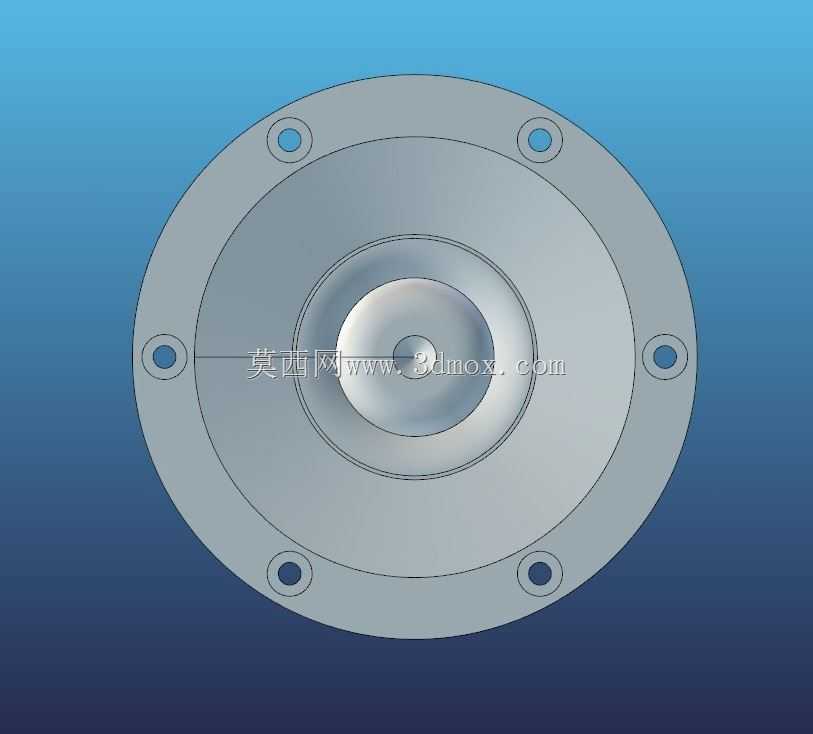

从功能特性层面看，这款高音单元采用球顶振膜结构，前盖为一体化金属法兰设计，法兰周向均匀分布6个安装通孔，可通过螺丝直接固定在音箱面板的对应沉孔位置，安装时无需额外的压边配件，能减少安装环节带来的谐振传递。振膜外围设置有环形相位塞结构，可优化高频声波的扩散角度，减少轴外频响的凹陷问题，前盖的金属材质本身具备一定的阻尼特性，可抑制单元工作时产生的边缘谐振。

设计思路上，该结构优先考虑了安装兼容性与声学性能的平衡，法兰盘的外径尺寸适配常规家用高音单元的通用开孔规格，安装孔的孔位分布符合行业常见的高音单元安装孔距标准，可直接替换同规格的其他高音单元，无需重新加工音箱面板。振膜的保护凸台略高于法兰安装面，可避免安装过程中误触振膜造成损坏，法兰背面预留有密封胶圈的安装槽位，安装时可搭配环形泡棉胶圈实现箱体与单元之间的气密封，减少声短路问题。

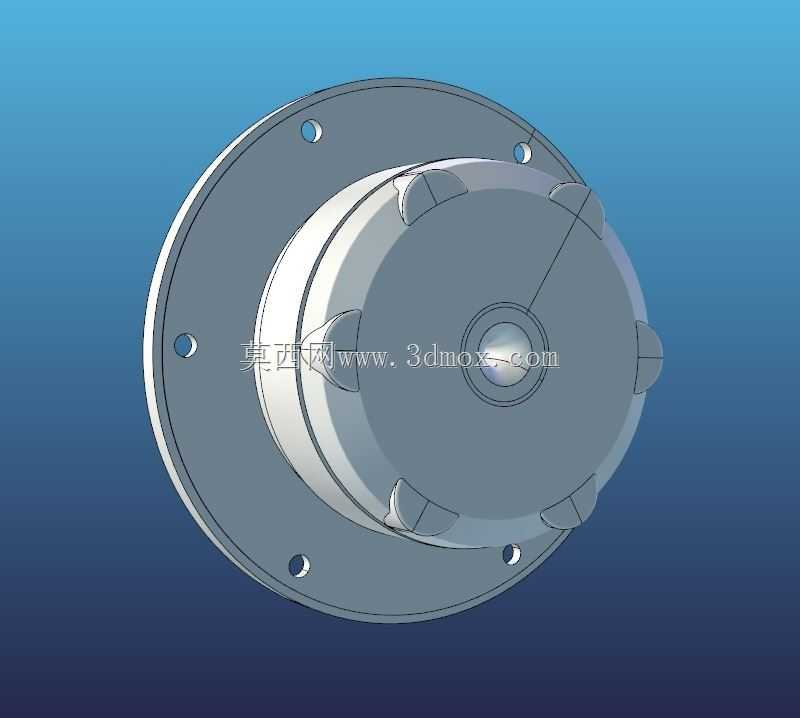

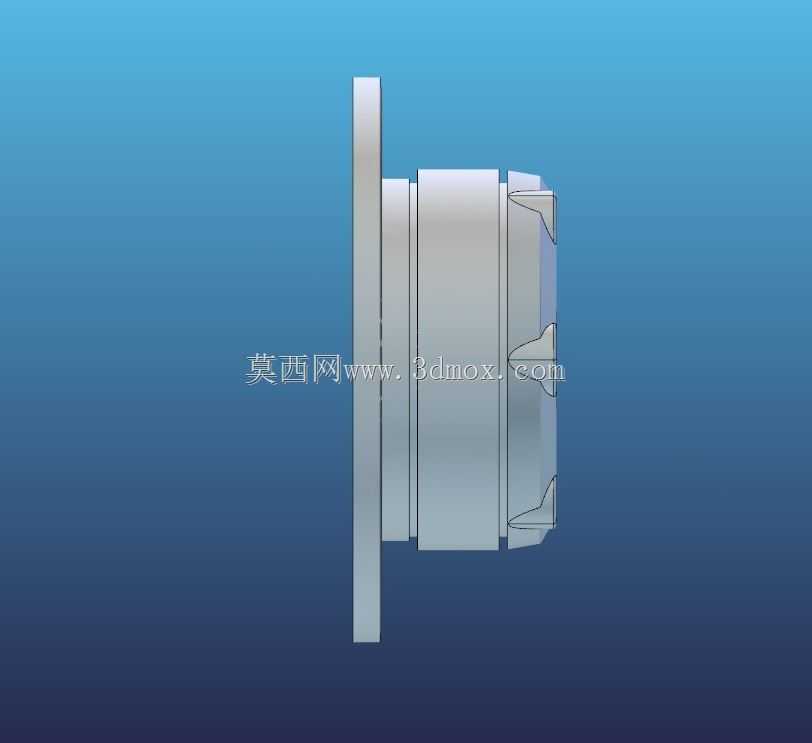

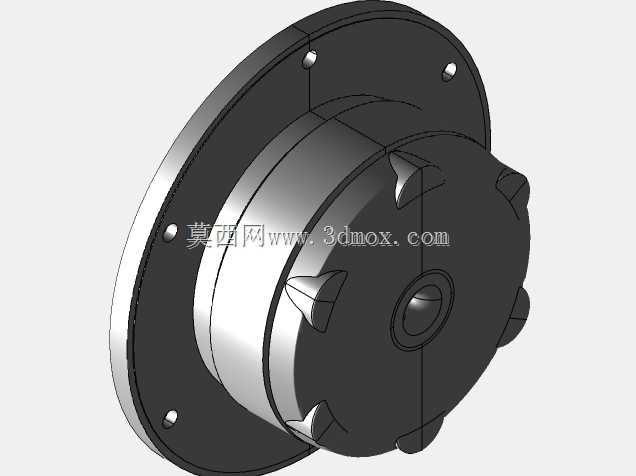

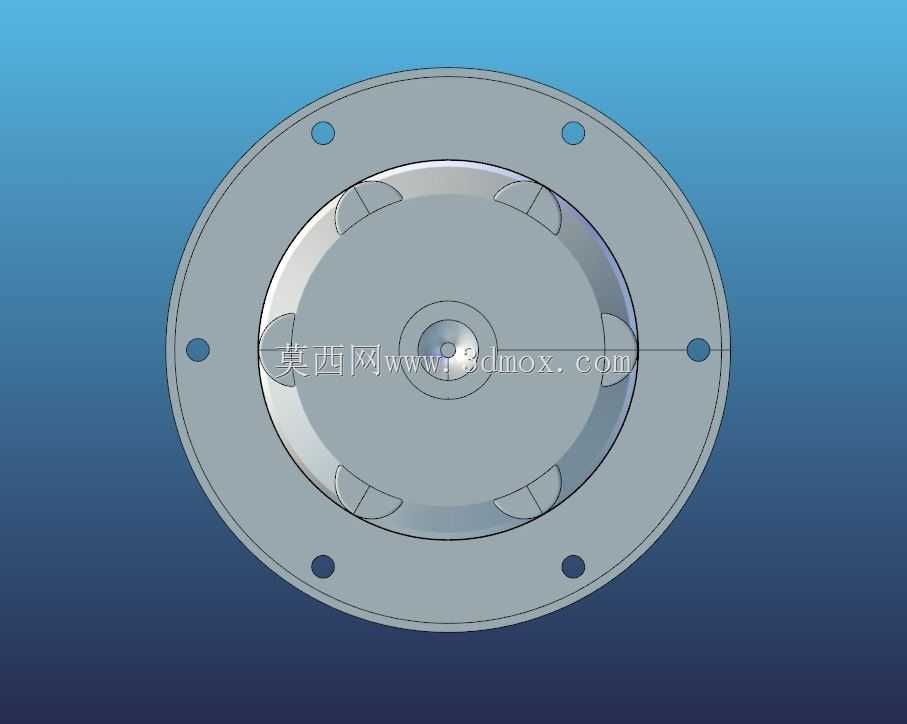

从安装边界来看，法兰盘的厚度控制在常规高音单元的标准范围内，安装时面板开孔直径需匹配法兰内侧的定位凸台外径，6个安装孔的中心分布圆直径需与孔位完全对齐，螺丝锁紧时需采用对角锁紧的方式，避免法兰受力不均导致变形，影响单元的平面度。单元背部的磁路结构外径小于法兰外径，箱体内部预留的安装深度需覆盖磁路结构的总长度，避免磁路与箱体内部的分频器、加强筋产生干涉。建模过程中可基于该结构的曲面特征，还原振膜的弧度、相位塞的过渡曲面以及法兰的倒角细节，用于音箱面板的开孔干涉检查、单元装配模拟，也可作为同类高音产品结构设计的参考基准，在DIY音箱制作时，可直接调用该模型进行箱体的整体装配验证，提前排查安装间隙、孔位错位等问题，减少实际加工中的试错成本。
