SB声学低音扬声器单元结构设计

　　在专业音响工程、家用HiFi音箱DIY、车载音响改装、商用扩声系统搭建等场景中，低音扬声器单元的结构匹配度直接决定了箱体设计的落地效果，很多结构工程师在做音箱外壳建模时，往往因为缺少准确的扬声器安装参考模型，反复调整安装孔位、沉台深度、磁钢避让空间，拖慢整体项目进度。这款低音扬声器的三维结构，还原了SB声学经典8英寸级别低音单元的核心结构特征，虽然不是完全逐尺寸测绘的精确复刻，但核心安装边界、外形轮廓、部件比例都和市售量产单元高度接近，完全能够满足音箱外壳结构设计、安装位校核、装配干涉检查的实际需求，尤其适合个人DIY音箱制作、小型音响厂商前期结构方案验证阶段使用。

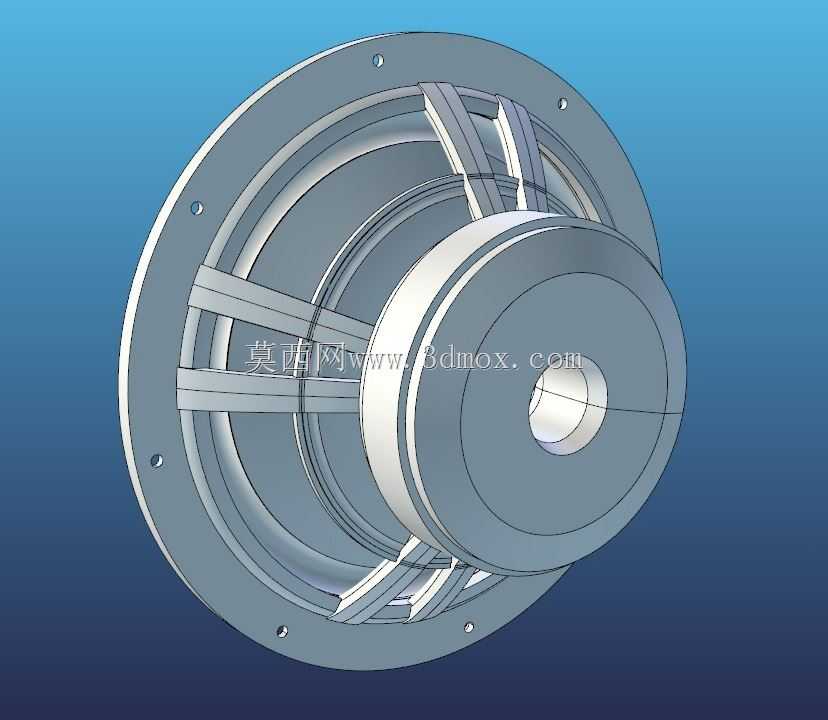

　　从实际功能特性来看，这类低音单元主要负责重放低频段音频信号，依靠锥盆的往复运动推动空气振动产生低频声压，结构上主要由盆架、振膜、折环、定心支片、磁路总成、接线端子几个核心部分组成。模型里完整还原了冲压成型的金属盆架结构，盆架上均匀分布的安装孔是和箱体面板固定的核心接口，做箱体设计时需要注意，安装孔的分布圆直径要和单元完全匹配，同时盆架和箱体接触的位置要预留密封胶条的安装槽，避免工作时出现漏气影响低频表现。盆架的辐条结构做了等分布置，既能够保证足够的结构强度，承受大动态下振膜运动带来的反作用力，又能尽可能减少对背部声波的遮挡，降低盆架带来的声染色。

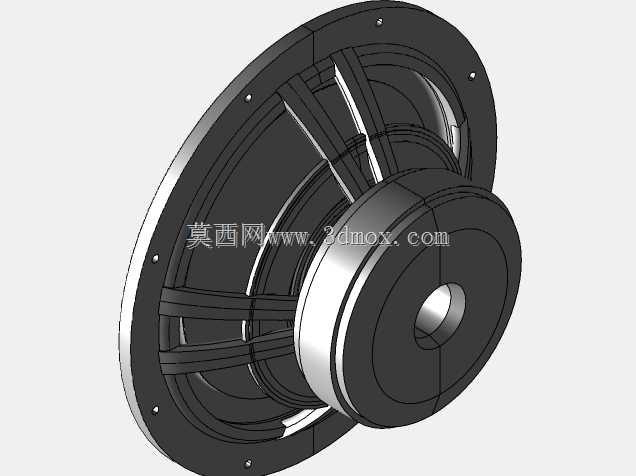

　　磁路部分是这类低音单元的核心重量部件，模型里还原了外置式的磁钢结构，T铁和华司的结构比例符合常规低音单元的设计逻辑，做箱体设计时必须充分考虑磁钢的背部避让空间，很多新手做密闭箱或者倒相箱时，经常忽略磁钢的外径和深度，导致单元装上去之后磁钢碰到箱体内壁或者倒相管，造成装配失败。同时磁钢部分的中心孔是散热和气压平衡的通道，建模时不要在对应位置布置加强筋或者其他结构件，避免阻挡空气流通，影响单元大功率下的散热效率。

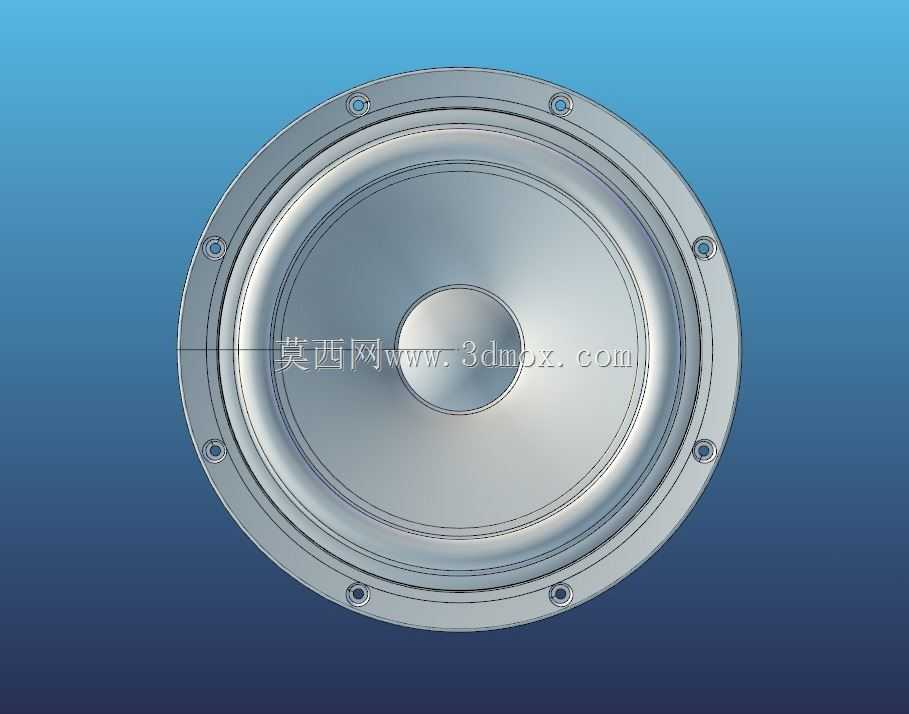

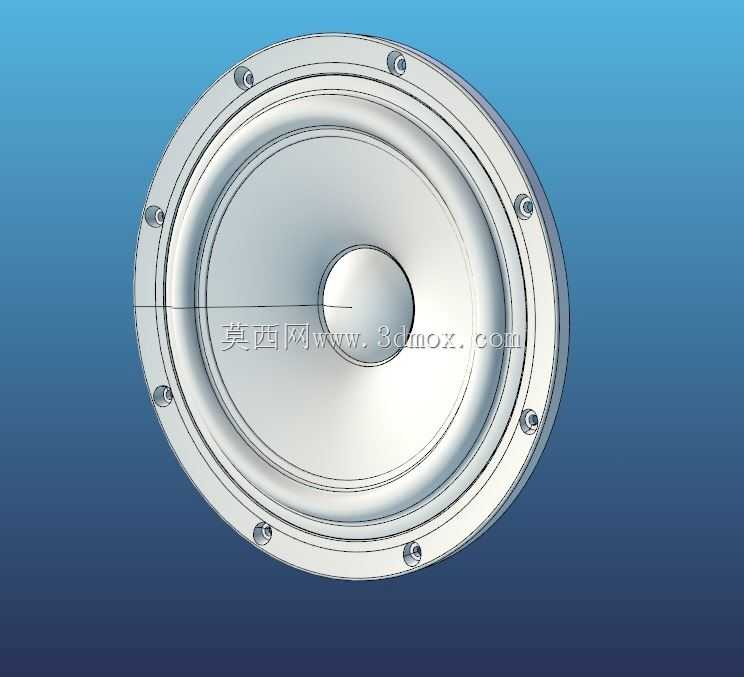

　　振膜部分采用了常见的锥盆结构，折环的弧度和宽度还原了橡胶折环的典型特征，定心支片的位置和弹波的结构轮廓也做了对应还原，这部分结构在做箱体前面板的沉台设计时需要重点关注，沉台的深度要刚好让盆架的安装面和面板表面齐平，同时预留出折环运动的行程空间，避免大音量下折环碰到面板造成擦圈或者异音。振膜的防尘帽结构也做了还原，中心位置的凸起轮廓和实际单元一致，做前面板的网罩固定结构设计时，要注意网罩和防尘帽之间预留足够的安全距离，防止运输或者使用过程中网罩受压碰到防尘帽，造成振膜凹陷损坏。

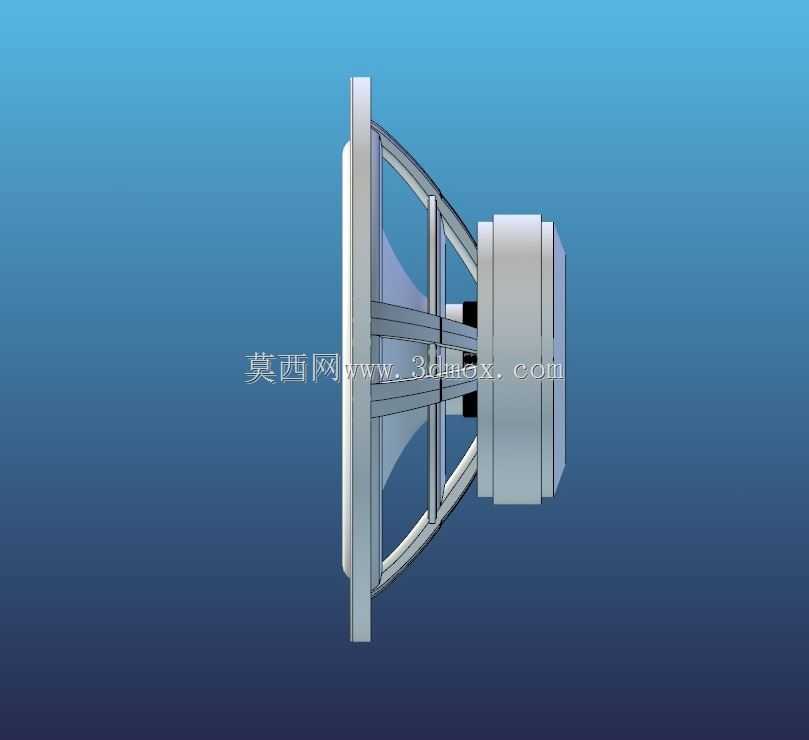

　　从安装边界的尺寸逻辑来看，这类8英寸级别的低音单元，安装孔分布圆通常在210毫米左右，整体盆架外径在230毫米上下，磁钢部分的外径大概在120毫米，单元整体的安装深度大概在100毫米左右，做箱体建模时可以参考这个比例预留空间，安装孔的直径通常适配4毫米或者5毫米的自攻螺丝，孔位周边要做局部加厚处理，保证螺丝的咬合力足够，避免长时间使用后螺丝松动造成单元移位。接线端子的位置在盆架的一侧，模型里还原了端子台的凸起结构，做箱体设计时要在对应位置预留接线的走线空间，不要让端子台顶住箱体的加强筋，方便后期焊接喇叭线或者接插端子。

　　在实际建模使用过程中，这个模型可以直接导入到常用的三维设计环境中，作为箱体设计的参考基准，不需要从零开始绘制单元的外形轮廓，能够大幅减少前期测绘的工作量。需要注意的是，因为模型不是完全1:1精确测绘的版本，在最终开模或者精确加工安装孔之前，还是需要对照实际采购的单元样品做最终的尺寸校核，尤其是安装孔位、磁钢深度、沉台深度这几个和装配直接相关的尺寸，避免因为比例误差造成装配问题。对于DIY爱好者来说，这个模型的精度完全足够用来做箱体的容积核算、倒相管位置布置、分频器安装空间预留等工作，能够在制作实物之前提前发现结构干涉、空间不足等问题，减少实物制作时的返工概率。

　　从结构设计的思路来看，这类低音单元的盆架设计优先保证结构刚性，避免大动态下盆架产生谐振影响音质，所以辐条的厚度和过渡圆角都做了优化，磁路部分的厚重结构是为了提供足够的磁通量，保证音圈在磁隙里有足够的驱动力，折环和定心支片的配合既要保证振膜做轴向的往复运动，又要限制横向的偏移，避免音圈擦碰磁隙造成损坏。理解这些结构设计的逻辑，在做配套箱体设计时就能更有针对性地做避让和加强，而不是单纯照着外形画个轮廓。比如在盆架和箱体固定的位置，不要在盆架辐条对应的位置做凸起结构，避免盆架无法完全贴合面板造成漏气，在磁钢对应的箱体背部位置，如果要加吸音棉，也要预留出足够的空间，不要让吸音棉贴住磁钢上的散热孔，影响空气流通和散热。
