快拆式杠杆锁紧伸缩夹结构设计

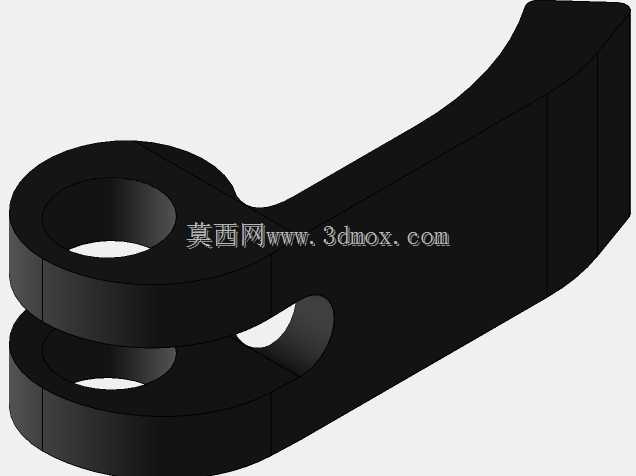

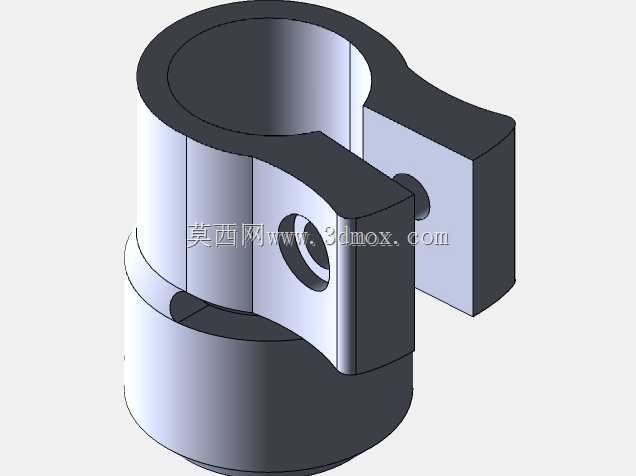

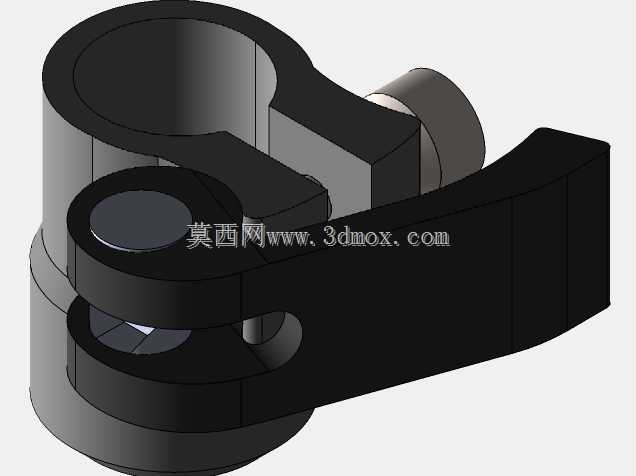

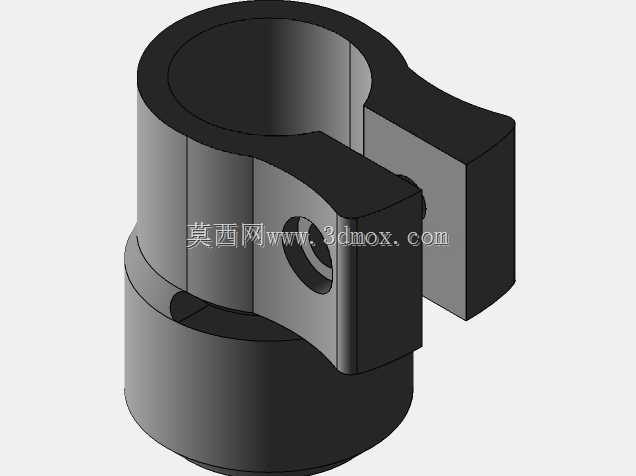

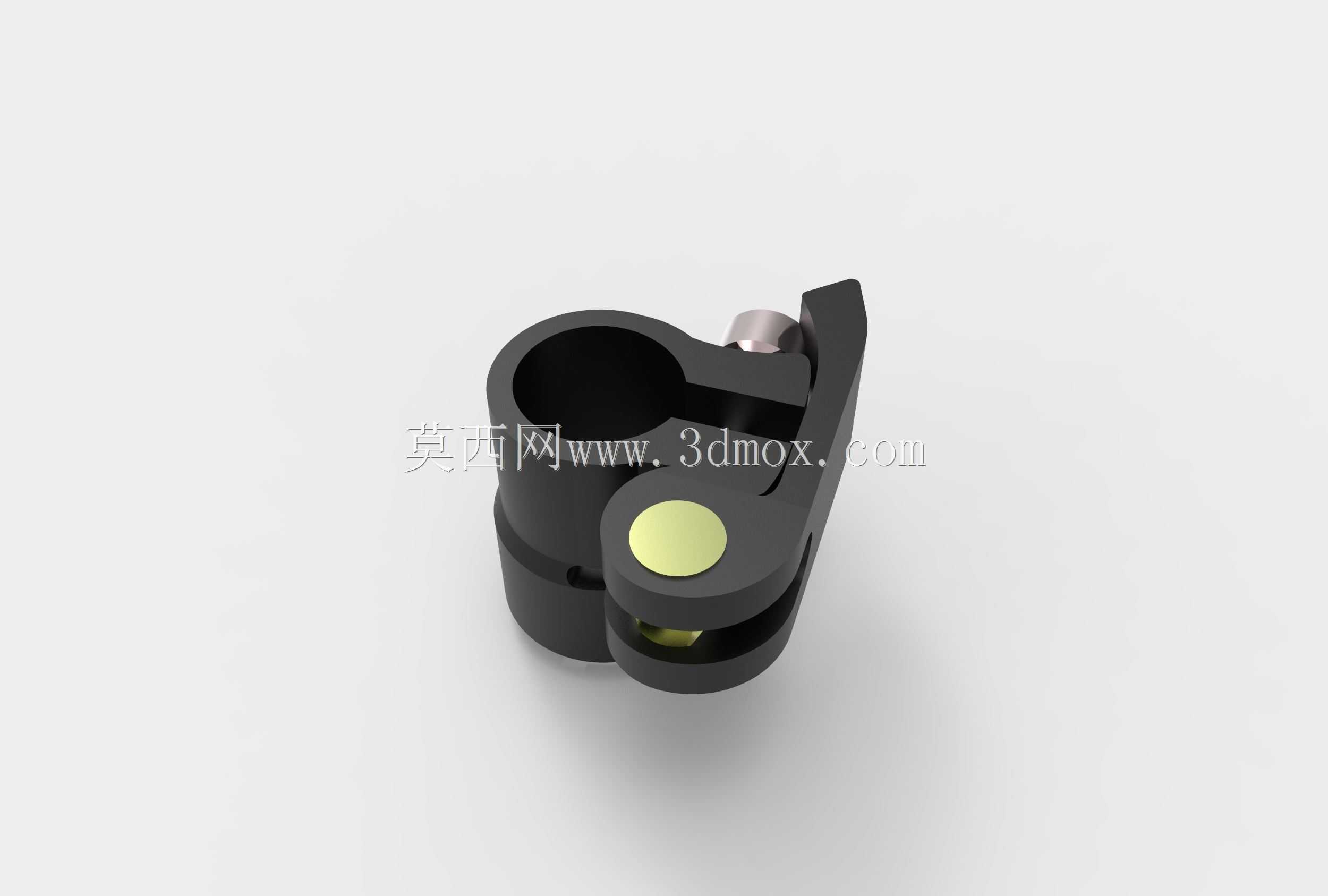

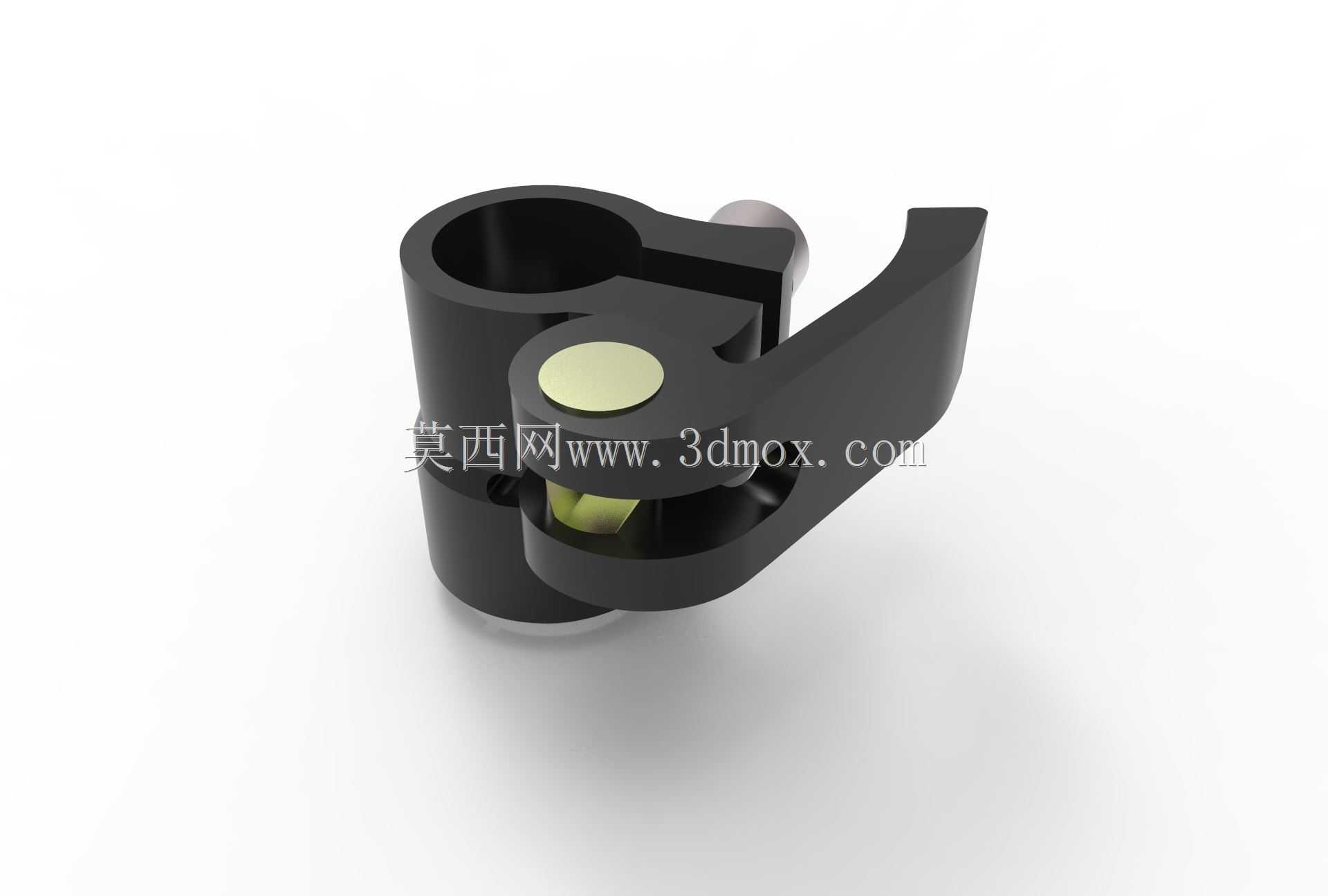

这款伸缩夹属于快拆式手动夹紧构件，核心应用场景覆盖工装夹具快换、可调杆件定位、轻型工位器具锁紧、户外器材伸缩段固定等领域，在需要频繁调整杆件相对位置、快速实现锁紧与释放的工况下适配性极强，相比传统螺纹锁紧结构，操作效率可提升数倍，无需额外工具即可完成单手操作。从功能特性来看，该构件采用偏心杠杆锁紧原理，扳动外侧拨杆即可带动内部偏心压块动作，实现对穿入套筒内杆件的抱紧锁紧，反向扳动拨杆即可瞬间释放锁紧力，调整杆件伸缩位置后再次扳动拨杆即可完成固定，整个操作过程无多余旋转动作，锁紧力可通过偏心结构的行程设计保持稳定，不会因常规振动出现松脱问题。设计思路上，主体采用套筒式基座作为安装载体，基座预留的通孔用于穿装待固定的圆杆件，基座侧面开设的缺口为锁紧压块提供活动空间，偏心转轴与拨杆采用一体化结构设计，压块与杆件接触的面做了适配圆弧处理，增大接触面积的同时避免压伤杆件表面，拨杆的外形做了贴合手指操作的弧度优化，长时间操作也不会出现硌手问题，转轴位置设置的耐磨衬套可降低反复扳动带来的磨损，延长构件整体使用寿命。安装边界方面，主体套筒的外径与安装座的开孔尺寸适配，可直接穿入对应安装孔后通过侧面顶丝或者焊接方式完成固定，待穿装的杆件外径需与套筒内孔尺寸匹配，锁紧状态下拨杆的摆动行程范围内不能有其他结构干涉，预留足够的操作空间即可保证动作顺畅，该结构可适配不同直径的杆件，仅需调整压块的圆弧尺寸与偏心行程即可完成系列化拓展，满足不同载荷等级的锁紧需求。实际选型使用时，需根据待固定杆件的载荷大小确认偏心结构的锁紧力冗余，避免重载下出现锁紧失效，同时该结构不适合用于高频大冲击的振动工况，常规静态定位、频繁调整的工位场景下使用稳定性表现优异。
