华硕Zenphone5折叠式手机充电器结构设计

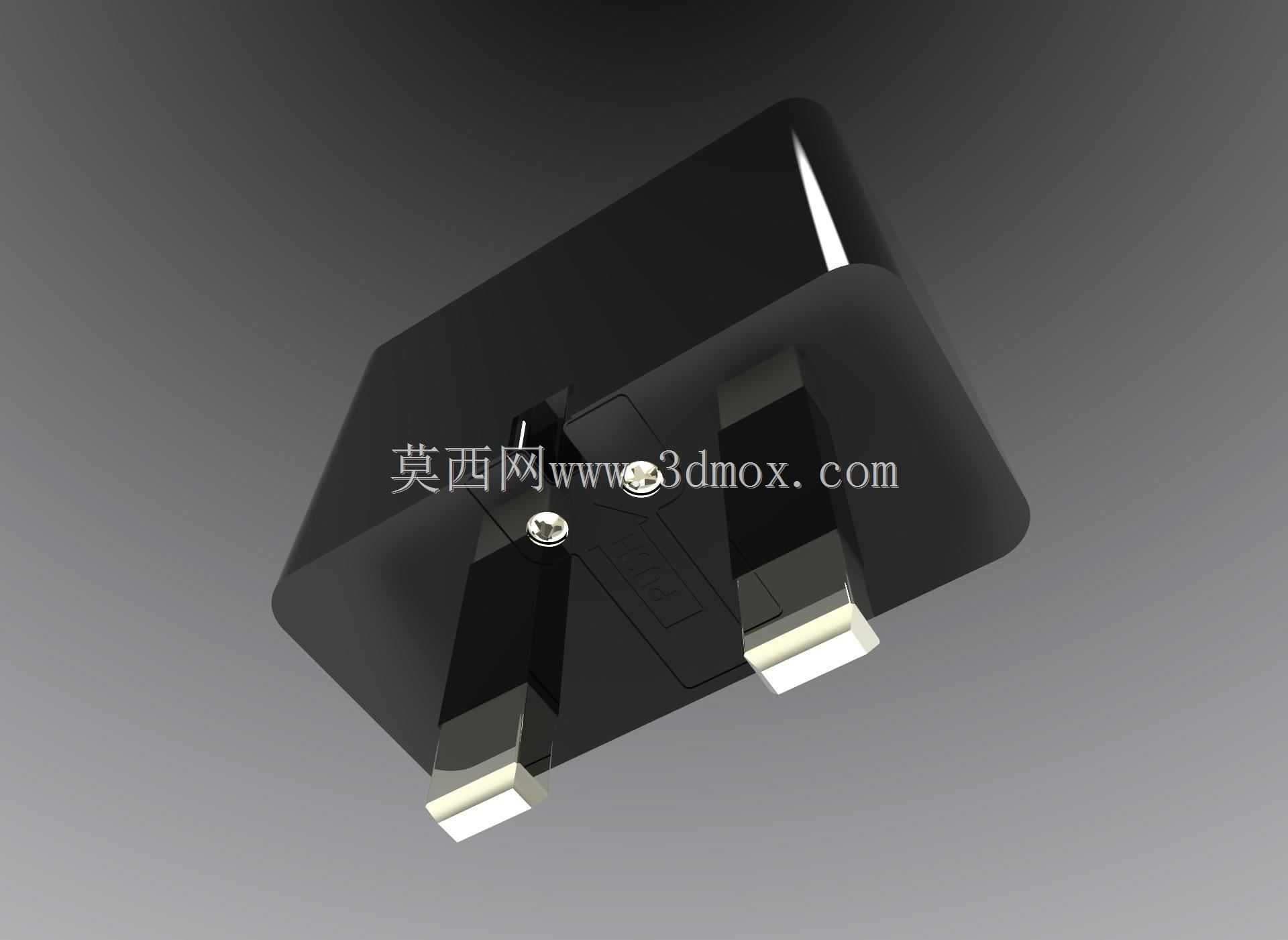

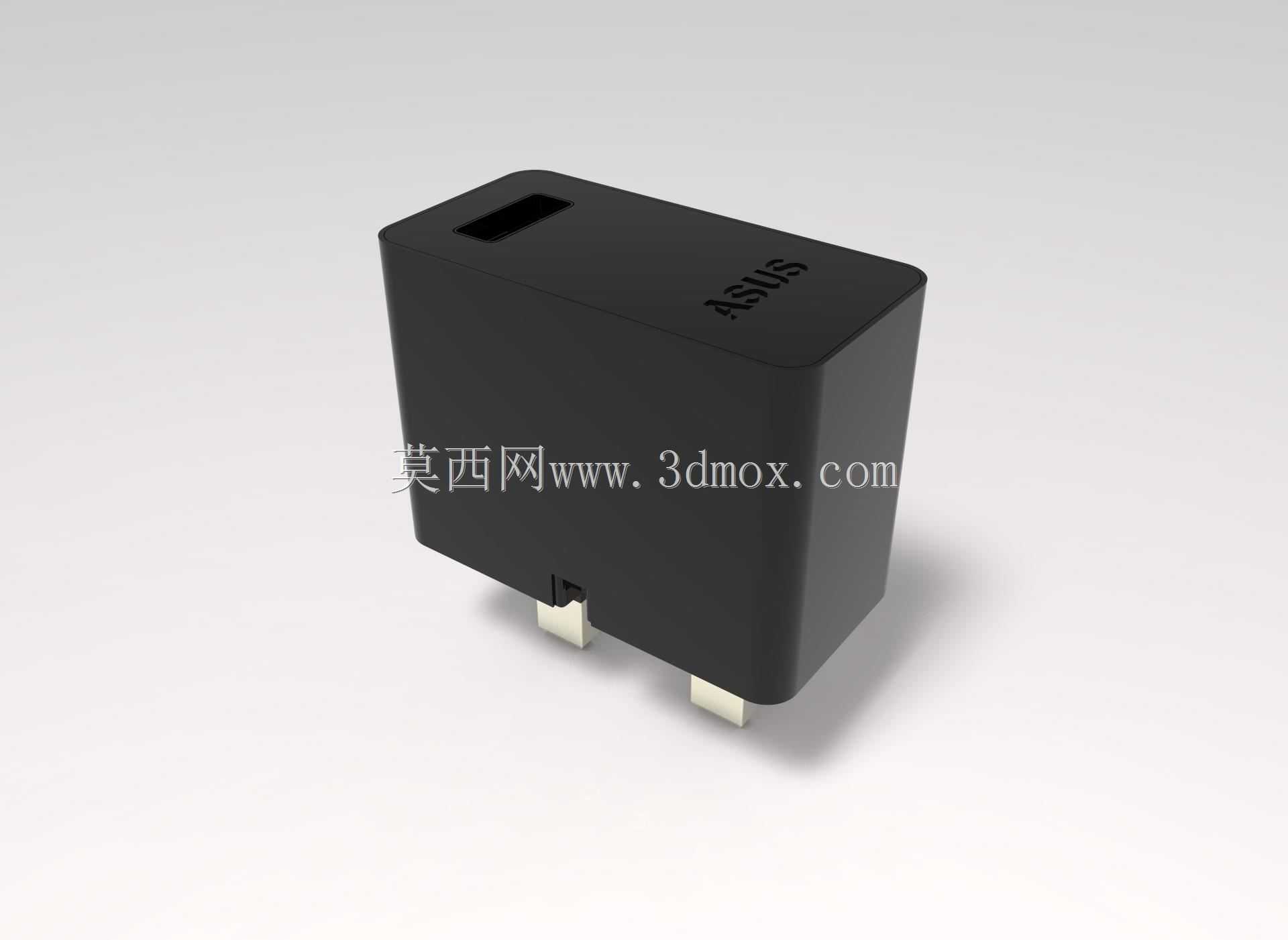

　　这款折叠插脚式手机充电配件，主要面向日常随身便携充电场景设计，适配对应型号手机的日常补电需求，可在居家、办公、差旅等多类场景下使用，为手机提供稳定的低压直流供电输出。从结构设计逻辑来看，整体采用一体化外壳包裹内部电路的布局，插脚部分做了可折叠收纳设计，未使用状态下插脚可完全收纳入壳体预留的槽位内，避免金属插脚外露刮蹭背包内的其他物品，同时也能缩小整体收纳体积，提升便携性。壳体采用PC阻燃材质注塑成型，表面做哑光磨砂处理，既可以减少日常使用中的指纹残留，也能提升握持插拔时的摩擦力，避免手滑导致的插拔脱落。插脚转轴位置做了阻尼限位结构，展开时可自动卡止在垂直于壳体的工作位置，保证插入墙面插座时的结构稳定性，不会因为插脚晃动导致接触不良，

　　收纳时只需轻按插脚侧方的解锁位即可将插脚折回槽内，操作力度控制在单指可操作的区间，兼顾固定可靠性与操作便捷性。壳体的分型面设置在侧棱位置，合模线做了打磨弱化处理，避免日常握持时出现硌手的问题，上下壳采用超声焊接工艺固定，接缝均匀度控制在0.1mm以内，既保证壳体的结构强度，也能实现日常使用中的防泼溅能力，避免少量液体溅入壳体内部损坏电路。从安装边界尺寸来看，整体壳体轮廓做了圆角过渡处理，所有棱边的R角不小于2mm，避免尖锐边角在携带过程中划伤其他物品，插脚展开后的整体高度控制在常规墙面插座的避让范围内，不会遮挡相邻插座的插孔位置，适配市面上绝大多数标准86型墙面插座、排插的插孔布局。内部电路的固定位做了多组限位筋设计，

　　将PCB板牢牢卡在壳体预设的槽位内，避免日常跌落、晃动时电路出现移位，插脚与内部电路的连接采用弹片接触式设计，减少焊接点在反复折叠过程中出现脱焊的风险，提升产品的长期使用可靠性。输出端的电路保护模块位置预留了足够的散热间隙，壳体对应位置做了隐藏式散热槽设计，在不破坏外观整体性的前提下，保证长时间充电过程中的热量可以顺利散出，避免壳体内部积温过高影响元件寿命。在实际使用场景中，这类便携充头需要兼顾体积与散热的平衡，设计时特意将发热较大的元件布置在靠近壳体散热槽的位置，通过壳体的热传导辅助散热，同时将高压侧与低压侧的电路做了隔离槽设计，满足安规要求的电气间隙距离，避免出现高压击穿的安全隐患。插脚的尺寸完全符合国标家用插座的尺寸规范，

　　插入插座后的接触压力控制在合理区间，既不会因为插拔力过大导致使用不便，也不会因为接触压力过小导致接触电阻过大发热。壳体表面的标识区域做了微凹处理，参数标识采用激光镭雕工艺，不会因为日常摩擦出现标识脱落的问题，长期使用后依然可以清晰辨识产品的电气参数。整体结构没有多余的可拆卸零件，日常使用无需额外维护，折叠结构的寿命测试满足万次以上的折叠循环，可覆盖产品的全生命周期使用需求。针对差旅场景的使用需求，整体重量控制在较轻的区间，放入随身口袋、背包侧袋都不会产生明显的坠重感，收纳状态下没有突出的金属部件，不会刮伤手机屏幕、耳机等其他随身数码产品的表面。在结构建模过程中，需要重点关注插脚转轴的同轴度公差，保证两侧插脚折叠时的动作一致性，避免出现一侧卡滞的问题，同时壳体内部的限位筋高度需要严格控制，避免压到PCB板上的元件导致焊接点脱落，超声焊接的筋位高度需要匹配焊接工艺参数，保证焊接后上下壳的错位量控制在允许范围内。
