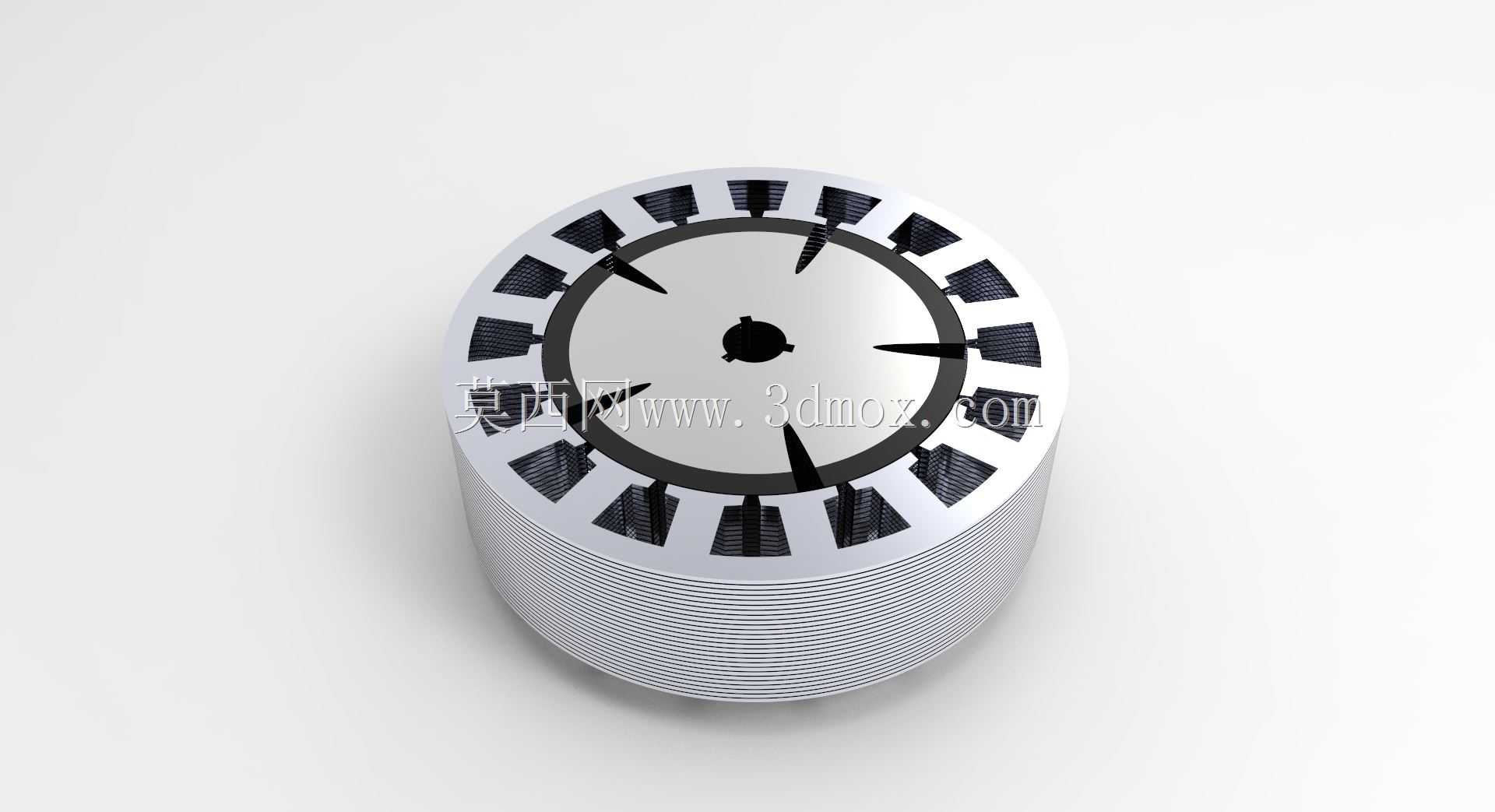

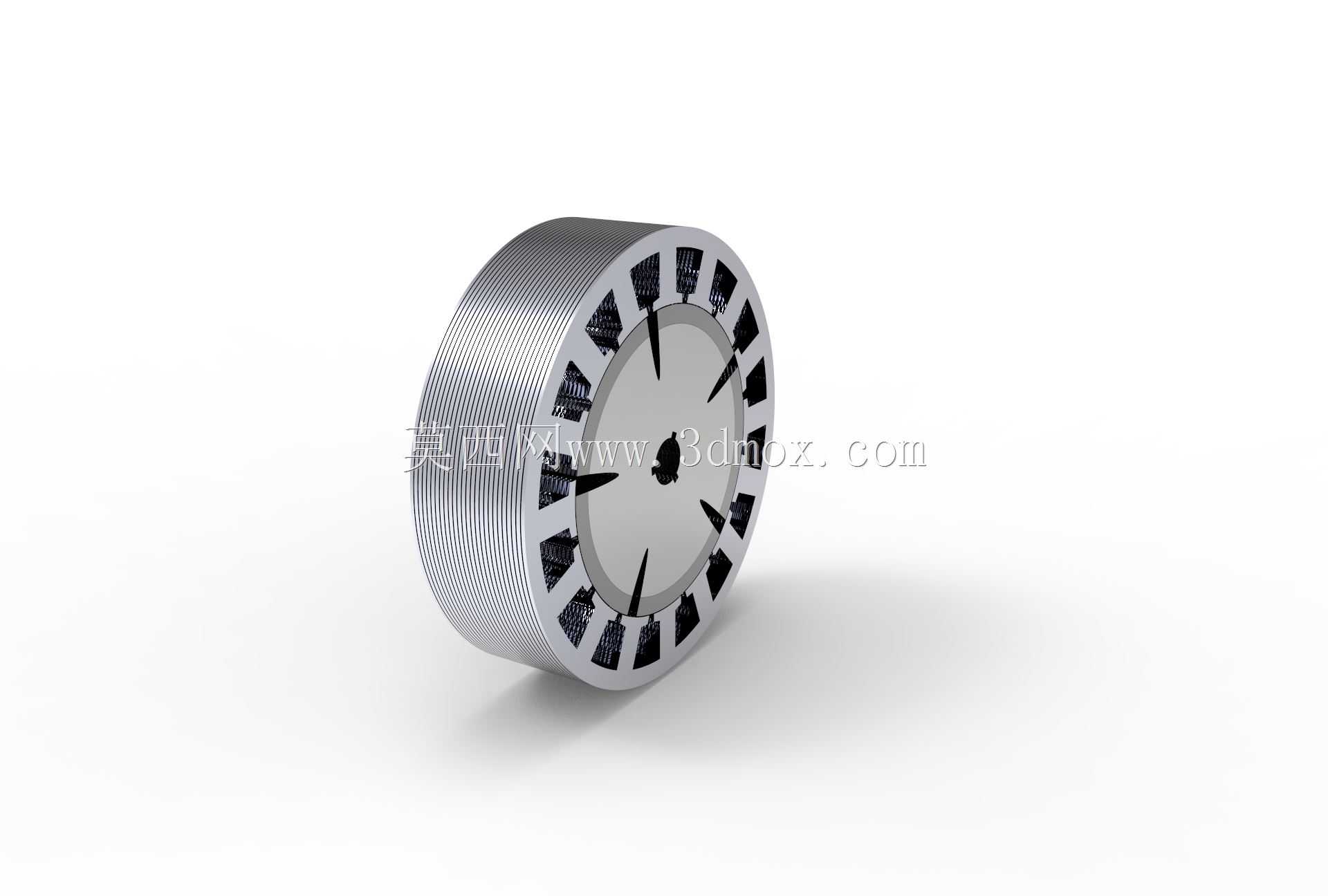

外转子无刷直流电机三维结构设计

　　做小型动力单元选型和结构校核的时候，外转子无刷直流电机是绕不开的一类部件，这次拆解建模的这款结构，是面向低速大扭矩场景优化的构型，和常见内转子无刷电机的应用边界有很明确的区分。先从实际落地的场景说，这类结构最常出现在对安装空间轴向尺寸要求严苛、需要直接驱动负载省去减速传动链的设备上，比如桌面级小型云台的回转驱动、低速输送线的微型动力辊筒内置动力、小型风冷散热设备的直驱风轮、便携式电动工具的动力输出端，还有部分小型巡检机器人的行走驱动单元，因为外转子的结构本身把转动部件放在外侧，转子壳可以直接和负载连接，不需要额外设计联轴器或者传动连接结构，能把整个动力段的轴向长度压缩30%以上，对于空间紧凑的便携设备来说这个优势非常明显。

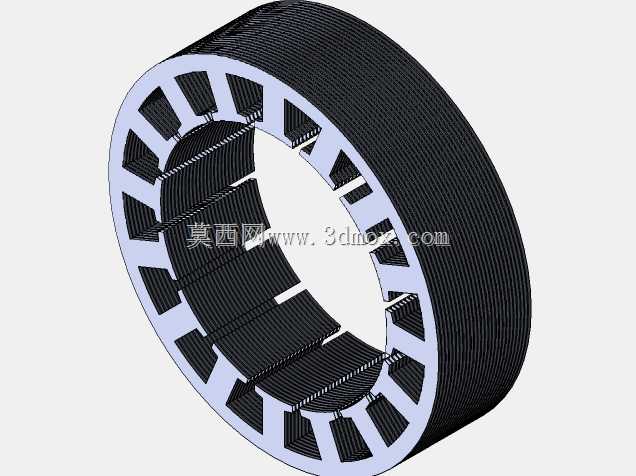

　　从结构设计的思路上看，这款电机的建模完全遵循实际量产的工艺逻辑拆分零件，最外侧的转子壳体采用带周向散热鳍片的拉伸铝壳结构，鳍片沿着壳体轴向均匀排布，不是为了装饰做的造型，是因为电机持续运行时绕组的铜损和定子铁芯的铁损产生的热量，一部分通过定子安装端的连接结构传导到设备机架，另一部分就要靠转子转动时带动的气流顺着鳍片间隙流动带走热量，建模的时候特意把鳍片的厚度和间隙比例按照实际散热需求做了匹配，鳍片厚度0.8mm，相邻鳍片间隙1.2mm，既保证壳体的结构强度不会因为转动离心力出现形变，又能让气流顺畅通过带走热量，不会因为间隙过窄出现风阻过大、散热效率下降的问题。转子壳内壁贴装的是径向充磁的永磁体，一共12块磁钢沿着圆周均匀排布，磁钢和壳体之间采用耐高温胶粘接加定位卡槽的双重固定结构，建模的时候还原了磁钢之间的定位隔条，避免电机高速转动时磁钢受离心力作用出现移位脱落，这也是很多新手建模容易忽略的细节，只画磁钢不做固定结构，实际生产的时候根本没法装配。

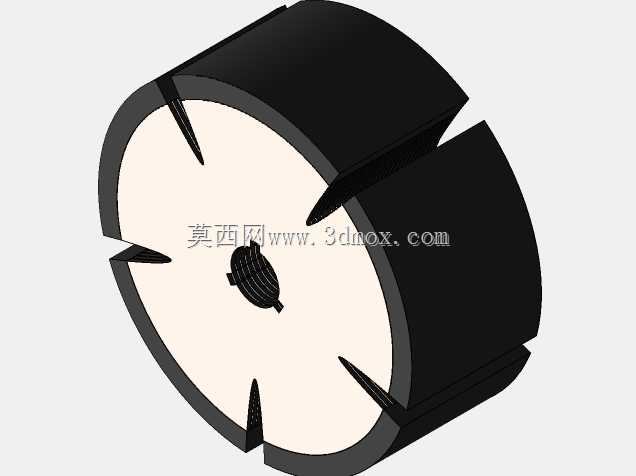

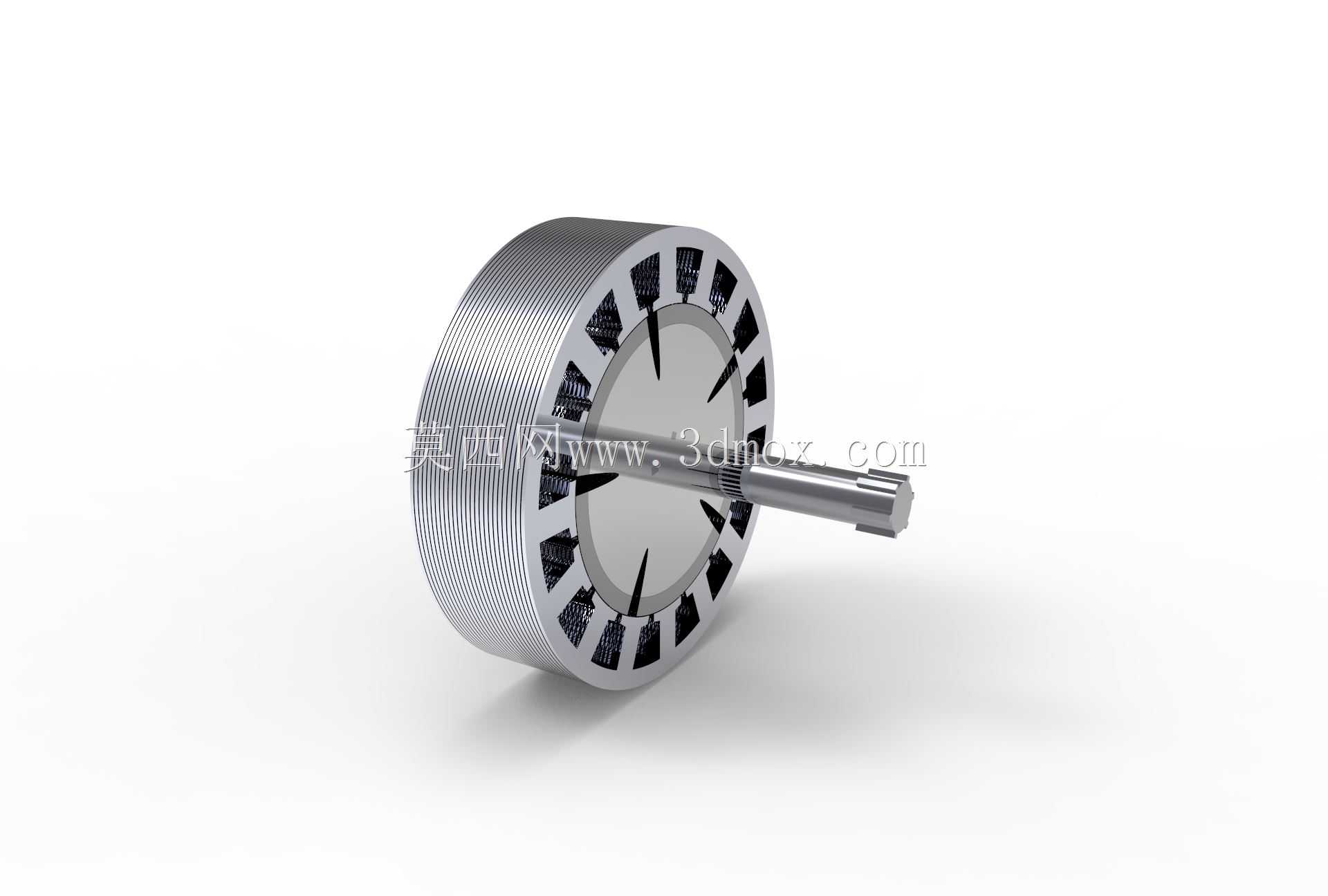

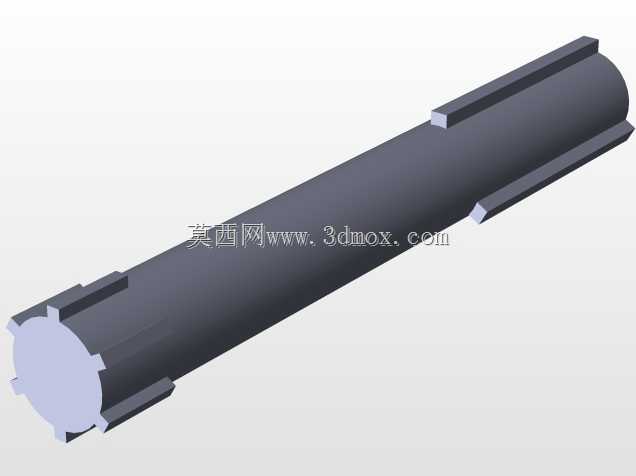

　　中间的定子部分采用叠压硅钢片做铁芯，铁芯上绕制三相集中绕组，绕组的端部做了规整的排布处理，不会突出到铁芯的轴向安装边界之外，避免和转动的转子壳发生剐蹭。定子中心的安装轴是空心结构，一方面可以减轻整个电机的自重，另一方面可以让动力线或者传感器信号线从轴中心穿过，对于需要在回转部件上搭载信号线路的设备比如云台、转台来说，这个空心轴的设计能省去额外的走线拖链结构，让设备整体更简洁。定子和安装轴之间采用过盈配合加周向定位销的固定方式，保证定子在承受扭矩反作用力的时候不会和安装轴出现相对转动，建模的时候特意把配合面的公差带按照实际机加工的精度做了预留，过盈量控制在0.02-0.03mm之间，既满足装配后的连接强度，又不会因为过盈量太大导致装配时硅钢片出现形变影响电磁性能。

　　再说到安装边界的尺寸，这款电机的整体外径是82mm，轴向总长度是48mm，安装端的止口直径是50mm，止口深度3mm，端面上的安装孔采用4个M3的螺纹孔，沿着42mm直径的圆周均匀分布，选型的时候只要匹配对应的止口尺寸和安装孔位，就能直接把电机固定到设备的安装板上，不需要额外做转接法兰。转子输出端的连接面做了防滑纹理和2个M2的固定螺纹孔，负载部件比如风轮、驱动轮、转台支架可以直接锁附在转子端面上，连接的同轴度靠转子端面的中心定位凸台保证，凸台直径6mm，突出端面1.5mm，装配的时候只要把负载的中心孔对准这个凸台，就能保证转动的时候不会出现偏心抖动。

　　实际做结构校核的时候还要注意，这类外转子电机的转动惯量比同功率的内转子电机要大，所以在做驱动控制的时候要匹配对应的启动参数，不过这个特性在部分需要运转平稳性的场景反而是优势，比如直驱的小型转台，更大的转动惯量可以抵消部分负载波动带来的转速不稳，让转动更平顺。建模的时候所有零件的配合间隙都按照实际装配要求做了预留，比如转子和定子之间的气隙均匀控制在0.5mm，整个圆周方向的气隙偏差不超过0.05mm，避免因为气隙不均出现磁拉力不平衡导致的运转噪音和振动问题。另外转子壳体的两端做了翻边结构，既可以提升壳体的整体刚性，又能在转动的时候形成一定的导流作用，把外部的冷空气引导到壳体表面的散热鳍片上，进一步提升散热效率，这个细节如果不是实际接触过电机量产结构的话，很容易在建模的时候漏掉，做成直筒状的壳体，虽然外观看起来差不多，但实际运行的散热效果会差很多。

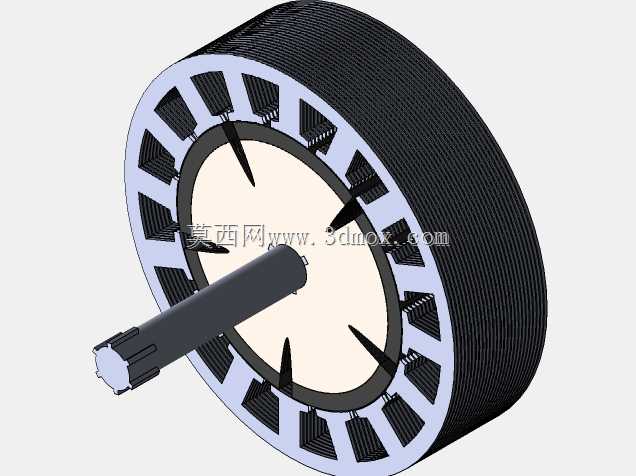

　　还有一个容易被忽略的设计点，就是定子绕组的端部和转子端盖之间的间隙，建模的时候留了1.5mm的安全距离，并且在端盖内侧对应绕组的位置做了绝缘涂层的预留空间，避免长期运行后绕组的绝缘层出现磨损导致短路故障。整个模型的零件拆分完全符合实际装配顺序，从安装轴、定子铁芯、绕组、绝缘端板到转子磁钢、转子壳体、端盖、轴承，每个零件都可以单独导出做工程图用于机加工或者开模，不是那种做成整体的外观模型，完全可以用于实际产品开发的结构参考和选型校核。
