60毫米直径全向移动轮结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:283585

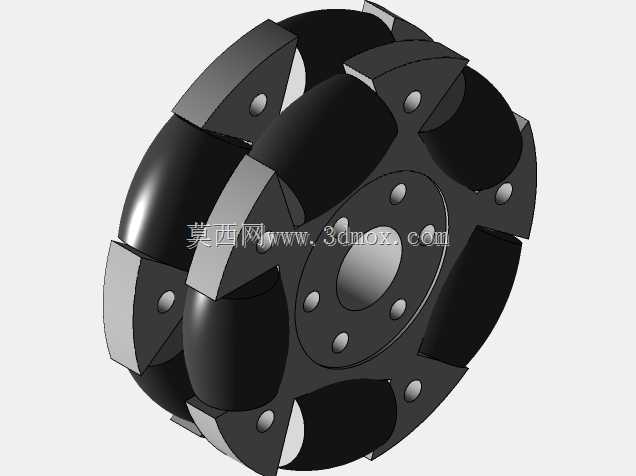

  • 60毫米直径全向移动轮结构设计

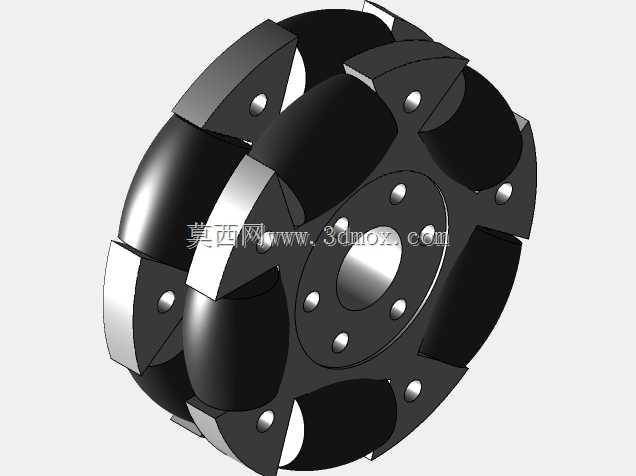

  • 60毫米直径全向移动轮结构设计

这款全向轮在AGV小车、服务机器人、竞赛类移动机器人平台上应用十分广泛,区别于传统差速轮只能实现前后行进与大半径转向的局限,它依靠周向分布的独立小辊子结构,可在不改变轮体自身朝向的前提下,完成横向平移、原地自旋、斜向行进等多自由度运动,能大幅缩小移动设备的转向空间需求,适配狭窄通道内的物料转运、紧凑场地内的机器人巡检等场景。

从结构设计逻辑来看,轮体主框架采用对称式辐板布局,周向均匀排布的小辊子轴线与主轮轴线呈固定夹角,每个小辊子都可独立绕自身轴转动,当多个全向轮按特定排布方式组合在移动底盘上时,通过不同轮组的转速差与转向配合,就能解耦X、Y两个方向的运动矢量,无需额外设置转向舵机即可实现全向移动。主轮中心设置的安装孔位适配常规的驱动轴连接尺寸,辐板上的固定孔用于锁紧小辊子的支撑轴,保证辊子转动时不会出现轴向窜动,同时兼顾轮体整体的轻量化需求,避免不必要的重量增加驱动电机的负载。

尺寸边界上,这款轮体主直径为60毫米,内孔安装直径12毫米,轮体整体宽度控制在25毫米左右,安装时需要注意预留小辊子的转动间隙,避免轮体与底盘安装架发生运动干涉。辊子外层采用高摩擦系数的包覆材质,既可以保证行进过程中与地面的足够抓地力,减少打滑带来的运动误差,也能缓冲地面不平整带来的振动,提升移动平台运行的平稳性。在实际选型搭配时,需要根据底盘的整体负载、设计行进速度匹配对应扭矩的驱动电机,同时要保证同一底盘上的多个全向轮安装高度一致,避免出现个别轮体悬空导致的受力不均、运动轨迹偏移问题。这类全向轮的结构设计难点在于小辊子的轮廓修型,需要保证辊子外轮廓拼接后形成的整体轮缘接近理想圆形,减少行进过程中的跳动量,同时辊子的支撑轴要具备足够的强度,应对频繁变向带来的径向冲击力,避免长时间运行后出现轴体变形导致的卡滞问题。
