链条张紧调节装置结构设计

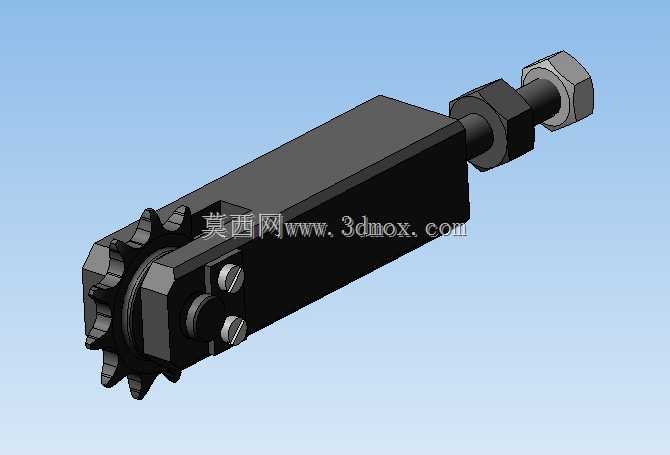

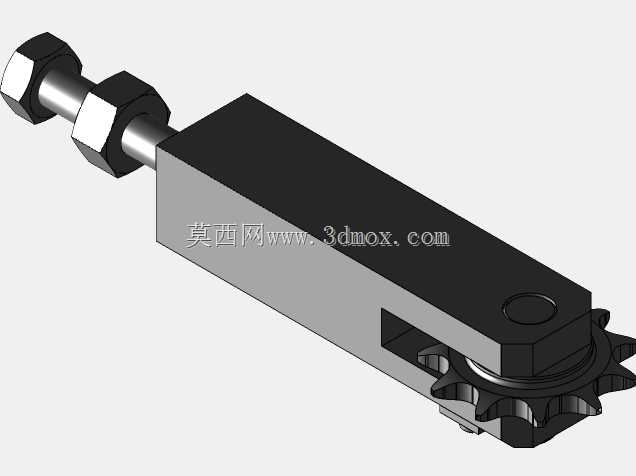

在链传动工况的设备布局中，链条张紧部件是保障传动平稳性的核心结构，常见于输送线、农机传动组、机床进给传动链、摩托车发动机正时系统等需要维持链条合理张紧力的场景，避免链条因长期运行磨损伸长后出现跳齿、脱链、传动异响、啮合冲击过大等问题。这款张紧装置采用滑块式张紧结构，主体为长方体安装基座，基座一端集成链轮安装位，配套的链轮采用标准滚子链啮合齿形，可直接匹配对应节距的传动链条，基座侧面设置两枚紧定螺钉，用于锁定链轮轴的伸出位置，调整完成后可锁死位置防止运行中移位。基座另一端延伸出调节螺杆结构，配套六角锁紧螺母与调节螺母，安装时可通过旋转调节螺母改变整个张紧座的安装位置，从而调整链轮对链条的压紧程度，调整到位后通过锁紧螺母锁死，避免受链条交变载荷出现位置松动。从安装边界来看，主体基座为规则长方体结构，安装面平整，可直接嵌入设备机架的预留滑槽内，无需额外设计复杂的转接安装座，调节螺杆的伸出长度覆盖常规链条伸长量的补偿范围，可满足链条全生命周期内的张紧调整需求，无需频繁拆换链条。设计过程中优先考虑了现场调节的便捷性，调节端的六角螺母可直接用普通开口扳手操作，无需专用工装，链轮轴与基座的配合采用间隙配合加螺钉锁止的结构，既保证链轮转动顺畅，又能承受链条传动带来的径向载荷，不会出现轴窜动问题。实际使用时，该张紧装置通常布置在链条的松边外侧，通过弹簧预紧或者手动调节的方式给链条施加恒定的张紧力，抵消链条运行过程中因多边形效应产生的振动，同时补偿链条磨损后产生的伸长量，延长链条与配套链轮的使用寿命。结构上没有多余的复杂曲面，所有加工面均为平面与外圆柱面，普通铣削、车削工艺即可完成全部零件加工，加工成本低，后期维护时仅需定期检查锁紧螺母是否松动、链轮齿面磨损情况即可，维护难度极低。针对不同节距的链条，仅需更换端部的链轮零件，基座与调节螺杆部分可通用，具备一定的模块化适配能力，能覆盖多数常规中小载荷链传动的张紧需求，在轻工输送设备、小型农机、自动化生产线的传动组中都能适配安装。
