高精度不锈钢直尺三维数模结构设计

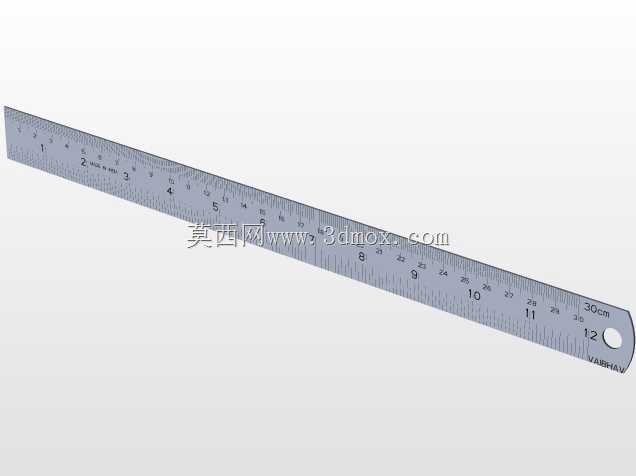

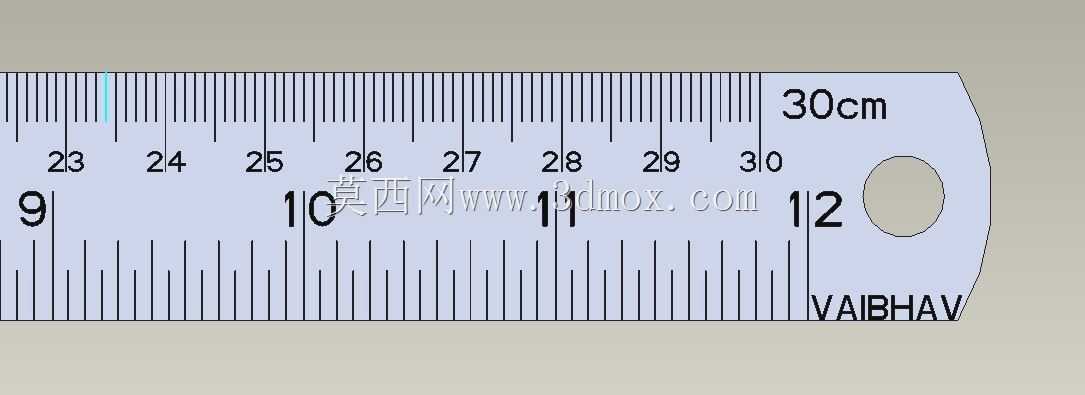

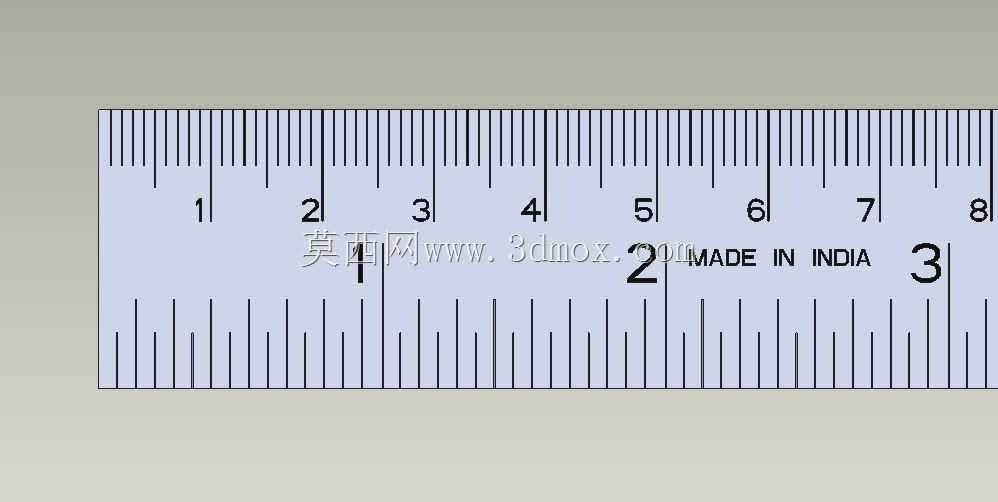

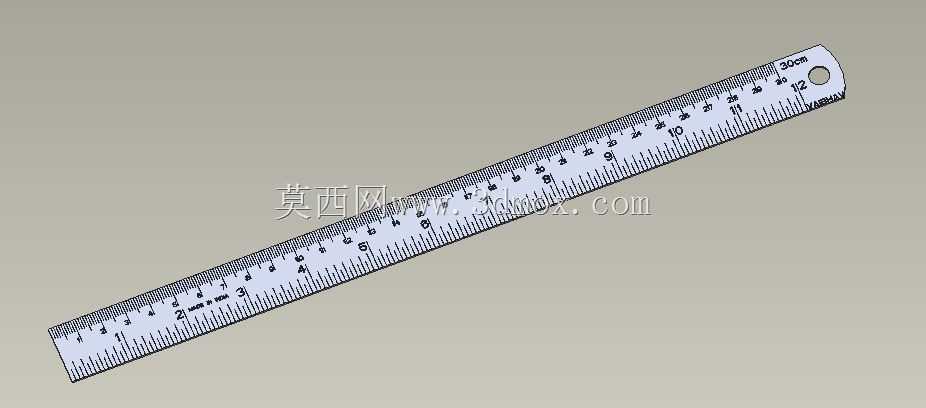

日常机械加工、装配调试、教学实训场景中，不锈钢直尺是使用频率极高的基础长度测量器具，这款数模完整还原了公制英制双刻度300mm量程钢直尺的全部结构细节。从实际使用需求出发，尺身采用薄型不锈钢板材冲压成型的结构逻辑，整体厚度控制在1mm左右，既保证尺身具备足够刚性避免测量时弯折变形，又能控制整体重量方便随身携带，适配车间工位、维修现场、绘图桌面等多场景的快速测量需求。尺身末端设计的直径6mm悬挂孔，是结合现场工位器具收纳习惯做的细节处理，可直接挂在工位旁的工具挂钩、工具架挂点上，避免平放在工作台面被其他工件、工具压覆刮花刻度，也能减少随手放置导致的尺身遗失问题。刻度区域的设计完全贴合实际加工工艺，公制刻度沿尺身长度方向整段排布，最小刻度值1mm，每厘米位置做加长刻度线与数字标识，英制刻度对应排布在尺身另一侧，最小刻度值1/32英寸，满足不同制式图纸、加工标准的测量读取需求，刻度线采用蚀刻填漆的工艺结构建模，还原真实产品刻度不易磨损、长期使用标识清晰的特性。尺身两端做了小圆角钝化处理，避免尖锐边角在拿取使用过程中划伤操作人员手部，边缘做了细微的倒角处理，消除冲压成型后产生的毛刺锐边，符合手动工具的安全设计要求。建模过程中严格控制尺身的平面度公差，还原真实产品尺身平直的特性，保证测量时尺身与被测表面完全贴合，减少因尺身翘曲带来的测量误差，整体外形尺寸严格遵循300mm量程钢直尺的通用规格，长度315mm（含末端悬挂孔延伸段），宽度28mm，安装与收纳边界与市面主流同量程钢直尺完全匹配，可直接用于工具套装配套建模、工位场景搭建、教学演示动画制作等场景，也可作为手动工具类产品结构设计的参考基准，帮助设计人员快速理解基础量具的结构设计逻辑与工艺实现路径。
