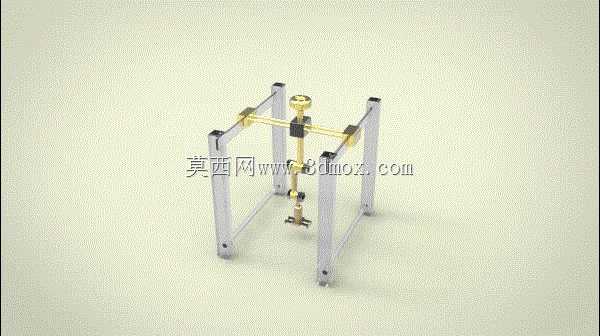

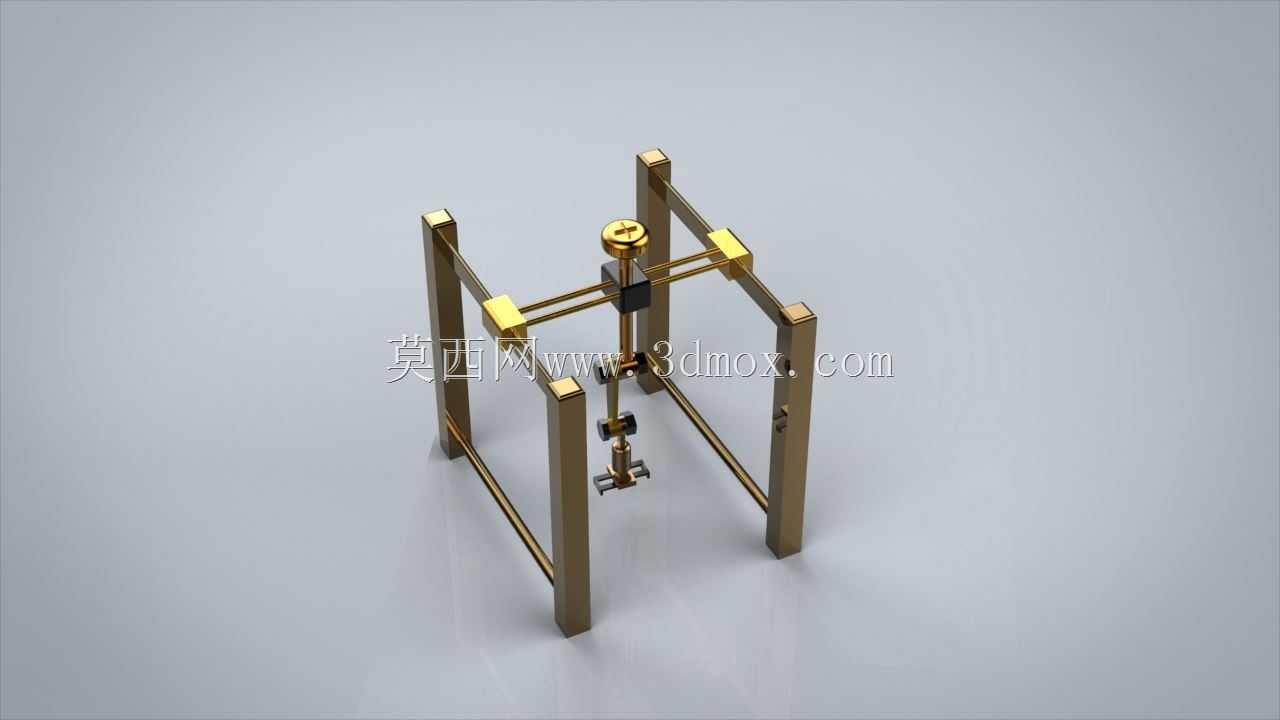

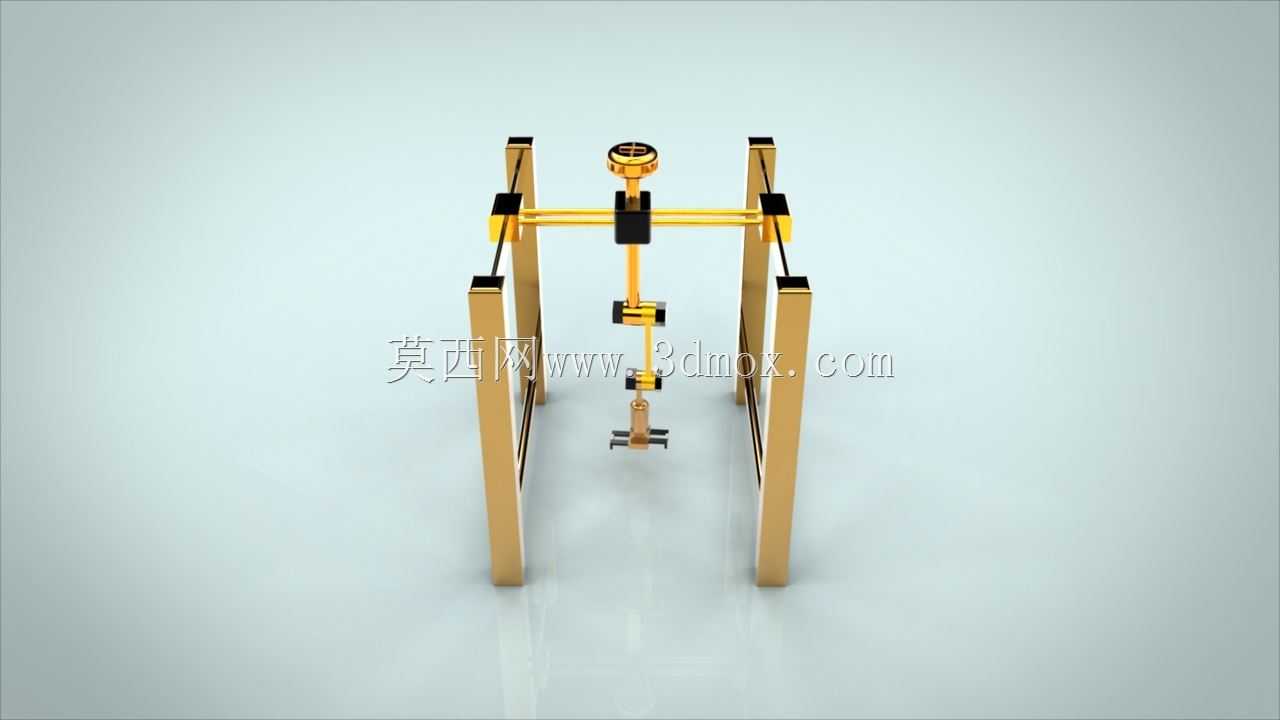

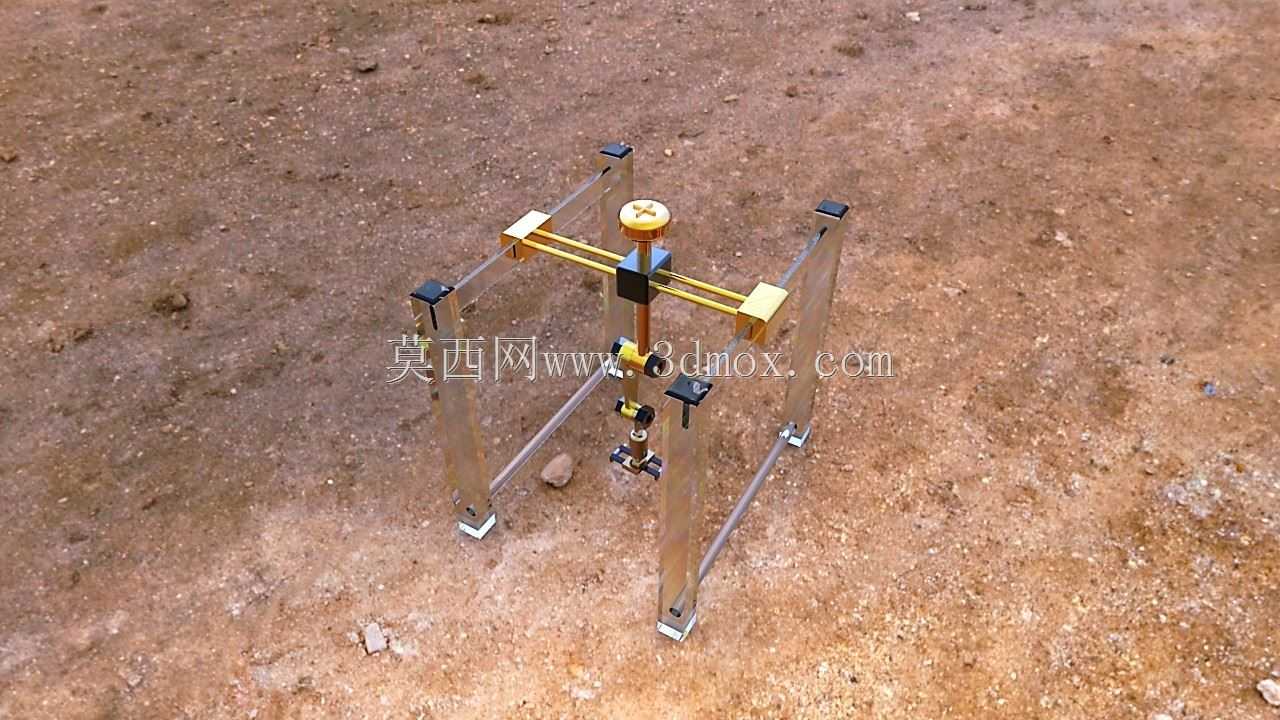

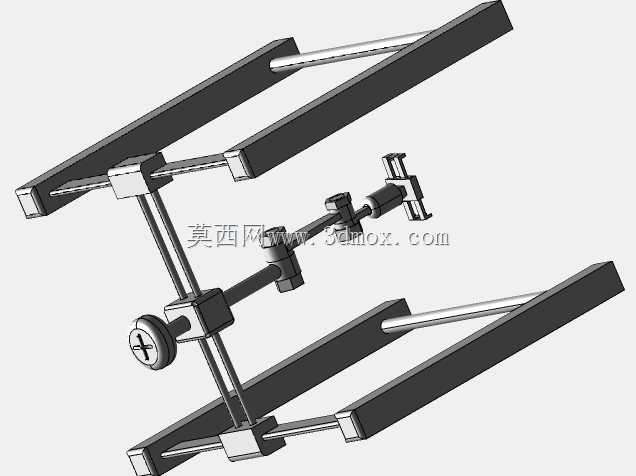

小型龙门式多轴运动起重作业装置

这套小型龙门式作业装置，核心面向实验室小载荷精密吊运、教学演示场景设计，也可适配小型加工工位的工件转序需求，区别于工业大吨位龙门吊的重载设计，其整体结构更侧重运动灵活性与定位精度，可覆盖0-5kg范围内的小型零件、实验样件的跨工位转移作业。从结构布局来看，装置采用双侧立式支撑腿作为承载基础，支撑腿底部设置可调式固定座，可适配不平整的实验台或工位台面安装，安装时仅需保证两侧支撑腿的平行度公差控制在0.2mm/m范围内，即可避免横梁运动卡滞。横向横梁搭载在两侧支撑腿的纵向导轨上，可实现沿支撑腿长度方向的Y轴位移，横梁上配置的滑动搭载座可实现沿横梁长度方向的X轴位移，而搭载座下方垂向布置的伸缩执行端，则可完成Z轴方向的升降作业，三个运动轴的配合可覆盖龙门框架内的全三维空间作业范围，作业覆盖区域的边界由支撑腿间距、支撑腿有效行程、横梁长度共同决定，常规配置下横向作业跨度可根据需求调整在300-500mm区间，纵向行程可设置在200-400mm区间，垂向升降行程可覆盖150-300mm范围，完全满足小型工位的作业覆盖需求。设计过程中，运动副全部采用低摩擦滑动配合结构，无需额外配置复杂的润滑管路即可保证运动顺畅，各轴的运动限位采用硬限位与软触发结合的方式，硬限位块设置在各轴行程端点，可避免运动超程脱轨，执行端的末端设置标准接口，可根据作业需求更换吊钩、真空吸头、小型夹具等不同执行部件，适配不同材质、不同形状的被吊运物件。整套装置的框架结构采用轻量化型材拼接，整体自重控制在较低范围，既可以固定在工作台面使用，也可根据需求快速拆卸转移至临时作业点位，拆装过程无需专用重型工具，单人即可完成组装调试。在教学场景中，该装置可直观演示直角坐标式运动设备的传动逻辑、多轴协同运动的轨迹控制原理，帮助学习者理解三维空间定位的实现方式；在小型精密装配场景中，可配合定位工装完成精密零件的精准取放，替代人工完成重复性的小载荷转移作业，降低人工操作的定位误差。结构设计时充分考虑了运动刚性，支撑腿与横梁的连接部位设置加强角件，避免大跨度下横梁出现下挠变形，保证运动过程中的位置精度，各运动轴的驱动端预留了电机安装位，可根据自动化升级需求加装步进或伺服驱动组件，改造为全自动定位的作业单元，无需对主体框架进行二次加工。
