康格科技ProTank3电子烟内部结构三维建模

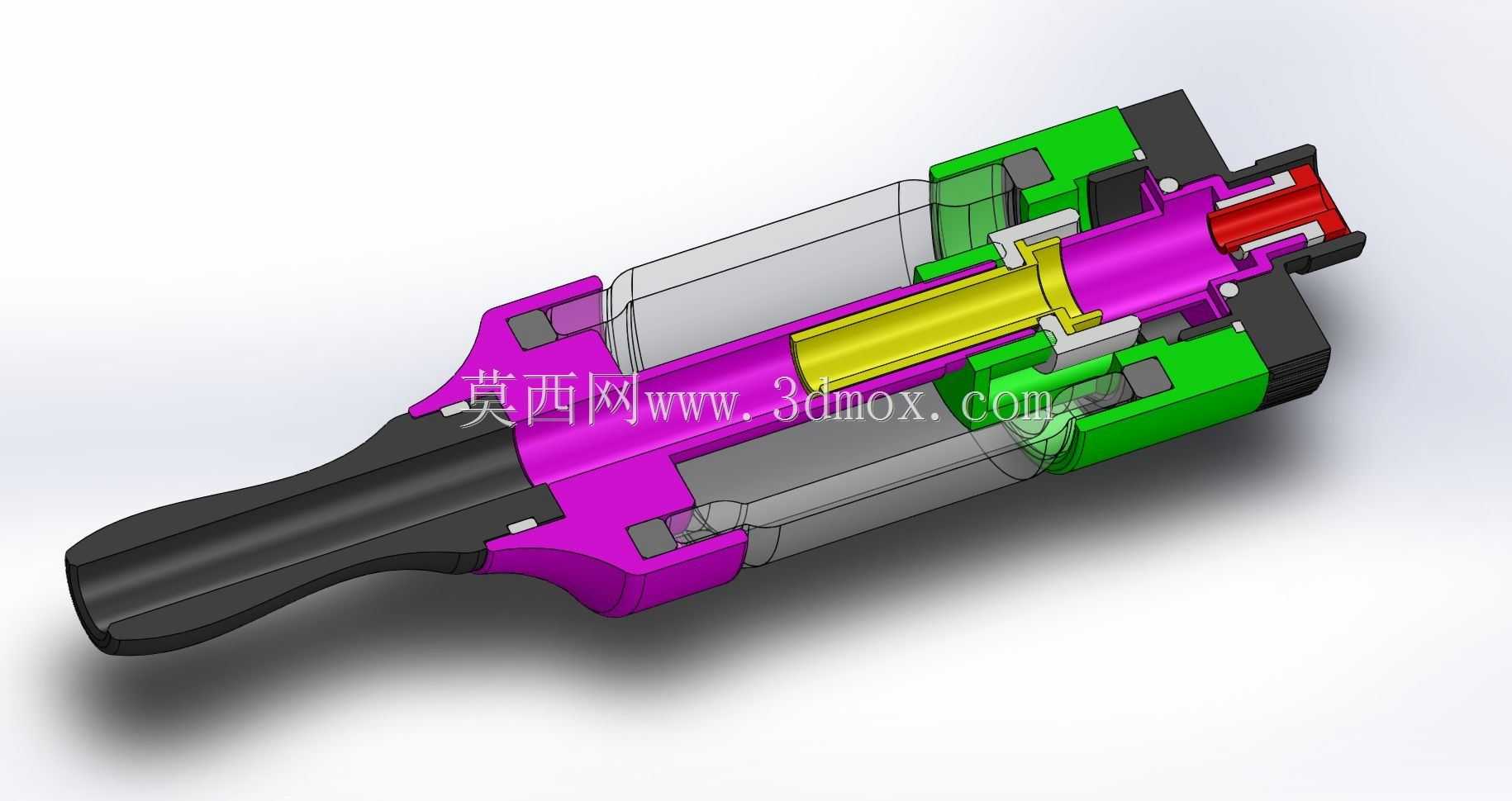

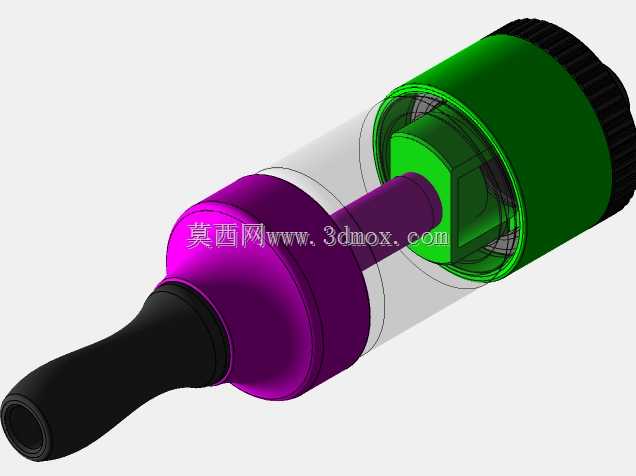

　　该模型完整还原了ProTank3类电子烟的内部装配关系，从结构设计角度看，这类手持雾化类消费电子产品的结构设计核心，首先要兼顾手持握持的人机工程尺度与内部组件的排布合理性。从实际应用场景来看，这类产品属于个人消费类手持电子雾化设备，日常使用中需要频繁拆装更换雾化芯、补充烟油，因此结构设计上对各部件的装配公差、密封可靠性有明确要求。从模型呈现的结构来看，外壳采用半透明可视化设计思路，既可以直观展示内部储油腔、雾化组件、气道、电极连接端的排布逻辑，也能在实际产品中让用户直观观测剩余烟油量，避免干烧问题。产品的功能特性上，各功能模块分区清晰：黑色握持段贴合手掌握持弧度，曲面过渡无尖锐棱角，符合手持长时间使用的触感要求；

　　紫色主体框架作为核心承载结构，集成了储油腔的密封限位、雾化组件的安装定位，同时预留了气道的贯通路径，保证吸气时气流顺畅无阻滞；绿色部件为两侧的卡扣锁紧结构，用于固定外罩与主体框架，拆装时无需额外工具，靠卡扣的弹性变形即可实现快速拆卸与装配，降低用户日常维护的操作门槛；黄色部件为核心雾化芯的安装套筒，承担雾化组件的定位、导油路径的密封作用，避免烟油渗漏到气道或者电极端；红色端部为电极连接段，用于和供电电池杆实现电连接与机械定位，接口尺寸适配通用类电池杆的安装边界，保证互换性。设计思路上，整体采用同轴分层排布逻辑，所有内部组件沿产品中心轴线依次堆叠装配，最大限度压缩径向尺寸，保证整体直径控制在适合手持握持的范围内，

　　同时各部件之间均设计有密封槽位，可放置硅胶密封圈实现储油腔的密封，避免日常携带过程中出现渗油问题。安装边界方面，整体外形为带握持手柄的圆柱类形态，轴向总长度适配常规口袋携带的尺寸要求，径向最大直径不超过常规手持握持的舒适尺度，端部电极接口采用通用标准尺寸，可适配同规格的供电组件，无需额外定制转接结构。从结构设计的细节来看，各部件之间的定位止口设计清晰，装配时可通过止口实现快速对位，避免装配错位导致的密封失效或者气道堵塞问题，卡扣结构的扣合量经过合理设计，既保证装配后连接牢固不会意外松脱，也能让用户用适中的力度即可拆开维护，不会出现卡扣过紧难以拆卸或者过松容易脱落的问题。
