立式数控加工设备防护围挡结构

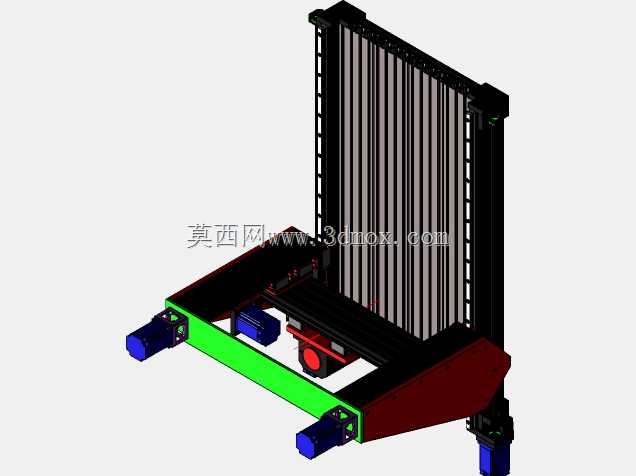

这款结构主要配套立式数控加工类设备使用，在金属切削、工件铣削加工的车间场景中，承担加工区域与外部操作空间的物理隔离作用，避免加工过程中飞溅的切屑、喷射的切削液溅出作业范围，同时也能在一定程度上阻隔加工产生的噪音向外传递，优化车间操作环境。从结构设计来看，整体采用双侧立柱搭配底部安装基座的框架形式，围挡主体为多段平行排列的竖向防护板拼接而成，竖向排布的板件既可以保证防护面的整体平整度，也能在设备运行产生小幅振动时，通过板件间的装配间隙释放结构应力，避免长期振动导致防护板变形松动。底部的安装基座做了分色区分的结构设计，绿色横梁作为主承托构件，两侧预留的安装位可直接与设备床身的预装螺孔对位，无需额外加工过渡连接块，降低现场安装的适配工作量；基座两侧伸出的驱动连接端，可对接设备的防护门驱动组件，实现围挡部分的电动开合，适配自动化加工单元的上下料节拍需求，不需要操作人员手动推拉防护门，适配无人化加工产线的运行逻辑。设计过程中充分考虑了安装边界的适配性，双侧立柱的高度与常见中型立式数控设备的Z轴行程上限匹配，不会因为围挡过高干涉设备主轴的上下运动轨迹，也不会因为围挡高度不足导致切屑从顶部溅出；底部基座的宽度尺寸控制在设备床身的安装面范围内，不会向外额外占用车间的通道空间，对于现有车间的设备改造升级场景也能直接适配，不需要调整原有设备的布局位置。围挡的竖向板件采用分段式装配设计，单块板件的重量控制在单人可搬运的范围内，后期如果出现板件被切屑砸变形的情况，不需要整体拆卸围挡，只需要更换对应位置的单块板件即可，大幅降低后期的维护成本与停机时间。双侧立柱内部预留了走线槽空间，可将驱动组件的线缆、位置检测传感器的线路全部内置在立柱腔体内部，避免线缆外露被切屑刮破、被切削液腐蚀，提升电气部件的使用寿命。整体结构的受力点全部集中在底部基座与双侧立柱的连接位置，装配时通过定位销先做位置预固定，再用紧固件锁紧，能保证整个围挡结构的装配垂直度，避免长期开合运行出现结构倾斜、卡滞的问题。
