多自由度燕尾榫虎钳铣削数控装夹机构

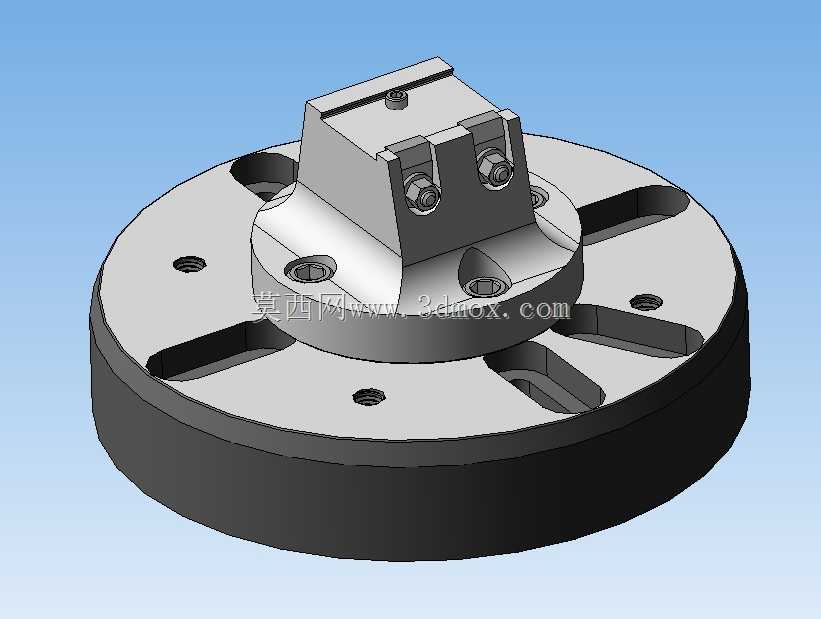

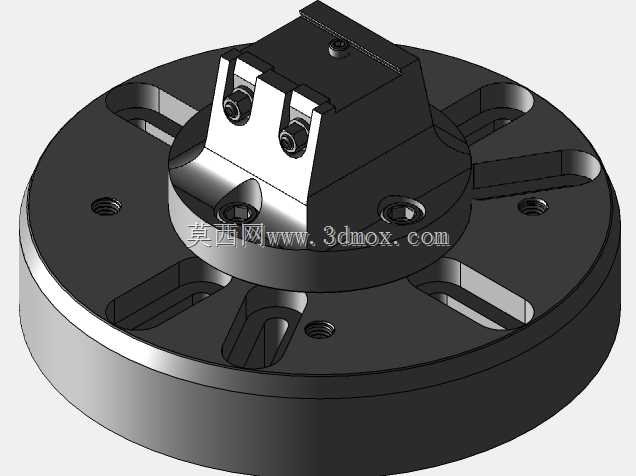

这款装夹机构主要适配中小型数控铣削加工场景，可直接安装在机床回转工作台盘面，针对燕尾榫类结构零件的多面加工需求设计，能实现4-5自由度的装夹姿态调整，避免加工过程中多次拆装找正带来的精度误差。底座采用圆盘式安装结构，盘面均匀分布多组T型槽与螺纹安装孔，可适配不同规格的机床工作台连接尺寸，安装时通过内六角螺栓穿过T型槽锁紧，底座底部做了平面度精磨处理，与工作台面贴合后整体装夹刚性充足，能承受铣削过程中较大的径向切削力，减少加工振颤。夹具体部分采用燕尾榫滑动导向结构，配合锁紧螺栓实现钳口的开合调节，钳口夹持面做了防滑齿形处理，针对小型异形零件、榫结构工件的夹持稳定性做了优化，夹持行程可覆盖常规小型结构件的装夹尺寸范围，调整时通过侧面的锁紧件可快速固定钳口位置，无需额外辅助工具即可完成装夹定位。设计过程中优先考虑了加工干涉问题，夹具体整体高度做了压缩处理，在保证夹持行程的前提下尽可能降低装夹整体高度，提升装夹系统的固有频率，减少高速铣削时的共振风险；夹具体与底座的连接采用多螺栓周向固定，连接面做了定位止口设计，重复拆装时的定位精度可控制在0.02mm以内，满足多工序加工的位置精度要求。在实际生产场景中，这类装夹机构多用于小型精密零件的多面铣削、榫槽加工工序，配合机床的四轴、五轴回转功能，可一次装夹完成工件多个面的加工内容，大幅减少重复装夹的辅助时间，同时避免多次找正带来的形位公差超差问题。夹具体的导向燕尾面做了淬火处理，表面硬度可达HRC45-50，长期使用下的磨损量极小，能长期保持夹持精度；底座的T型槽采用标准机床槽宽设计，可搭配通用机床压板使用，也可直接通过盘面螺纹孔实现快速定位安装，适配不同厂家的中小型数控铣床、加工中心的工作台安装规格。钳口部分预留了可更换软钳口的安装位置，针对易变形薄壁零件加工时，可更换铜质或铝质软钳口，避免夹持力过大造成工件表面夹伤，同时软钳口可根据工件外形做配铣，进一步提升异形工件的夹持接触面积，保证装夹稳定性。整体结构没有冗余的设计部件，所有连接部位都做了沉头处理，避免加工过程中刀具与装夹部件发生碰撞，外露的锁紧螺栓都采用标准内六角规格，现场操作人员使用常规工具即可完成调整与维护，无需配备专用工装。
