600mm带滚轮自定心环形中心架结构

这款环形滚轮支撑结构主要适配长轴类工件的车削、磨削加工场景，在卧式车床、外圆磨床加工长径比超过10的细长轴时，可有效抵消工件旋转过程中产生的径向切削力，避免工件因刚性不足出现让刀、振纹甚至弯曲变形的问题。不同于传统三爪闭式中心架，该结构采用环形分体式基体设计，可从工件径向直接套装固定，无需从工件端部穿入，对于中间轴段有台阶、异形结构的长轴工件适配性更强，安装时无需调整工件轴向位置，大幅降低重型长轴的装夹辅助时长。

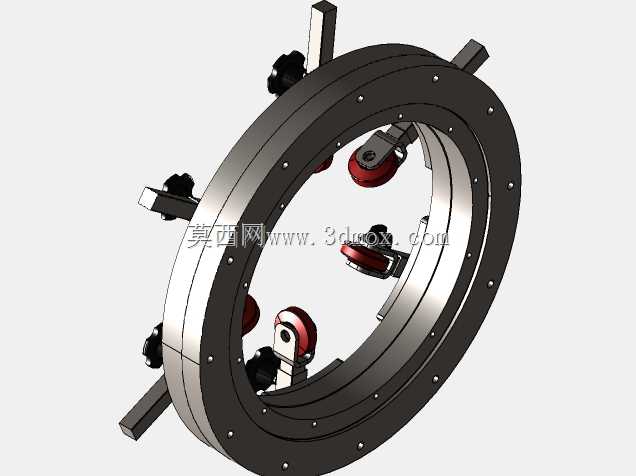

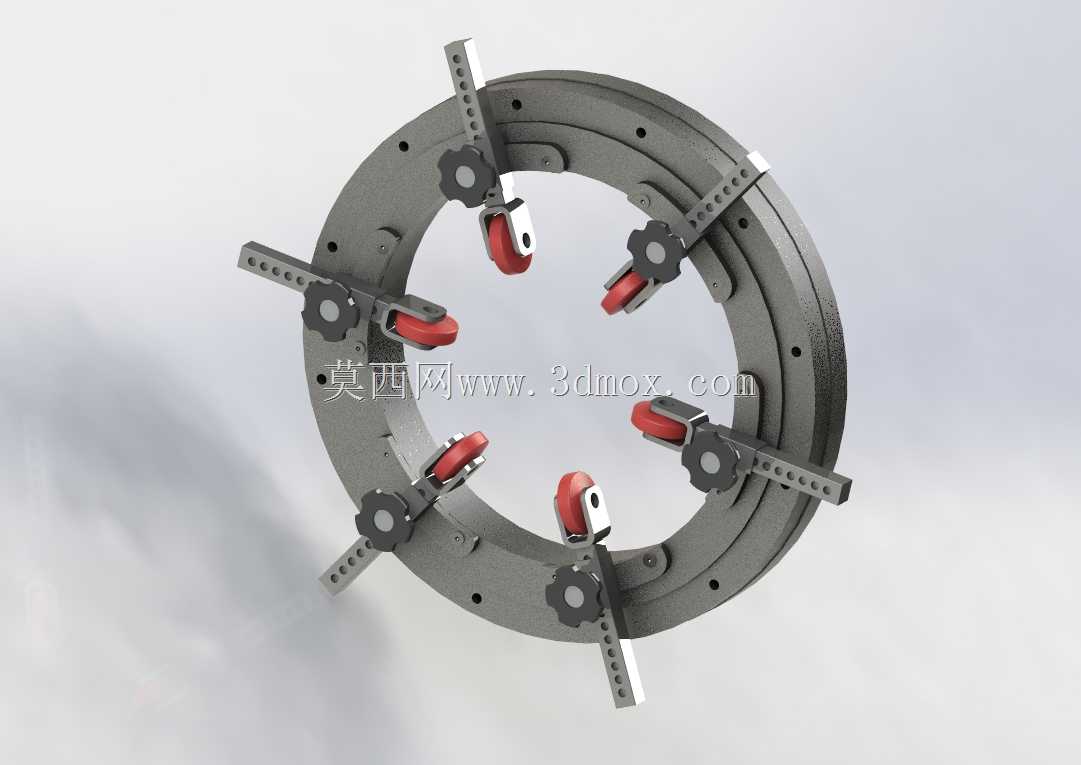

结构上沿环形基体周向均匀布置六组可调支撑臂，每组臂端都装有带圆弧接触面的聚氨酯包胶滚轮，滚轮内置深沟球轴承可随工件转动自由回转，相比传统巴氏合金滑动支撑块，滚动摩擦的阻力更小，不会划伤工件已加工表面，包胶层还能吸收切削过程中的高频振动，提升加工表面质量。支撑臂采用带刻度的齿条式调节结构，松开锁紧旋钮后可沿径向滑槽滑动调整位置，调整到位后通过星形手柄锁紧，六组支撑可同步适配不同直径的工件，定心精度可控制在0.02mm以内，支撑范围覆盖直径600mm规格的对应轴段。

设计时充分考虑了安装边界，环形基体的端面预留了均匀分布的螺栓安装孔，可直接固定在机床床身的配套连接法兰或过渡连接板上，基体厚度控制在合理范围，不会与机床刀架、尾座的运动行程产生干涉。支撑臂的调节行程预留了足够余量，可兼容一定直径范围内的工件加工需求，无需更换支撑组件即可完成同批次不同直径轴件的加工切换。滚轮的安装位置做了偏心微调设计，当滚轮出现磨损后，可通过偏心轴微调滚轮的径向伸出量，补偿磨损间隙，延长整套结构的使用寿命，日常维护时仅需定期向滚轮轴承加注润滑脂即可，无需复杂拆解保养。

在重型轧辊、大型电机主轴、船舶长轴类零件的加工场景中，这类多滚轮环形中心架的支撑稳定性远优于传统三爪中心架，六组均匀分布的支撑点可将径向切削力均匀分散到环形基体上，避免单点支撑应力集中导致的工件局部变形，同时滚动支撑的跟随性更好，在工件高速旋转时不会出现支撑卡顿、拉伤工件表面的问题，适配高速精加工的工况需求。
