透明视窗式光学油位观测指示装置

在液压站、稀油润滑系统、小型齿轮箱以及密闭储油腔体的运维场景中，油位的直观可视化观测一直是设备日常点检的核心需求，传统管式油标易受油污附着影响观测精度，浮球式液位计结构复杂且存在运动卡滞隐患，这款光学油位指示器正是针对这类痛点完成的结构设计。

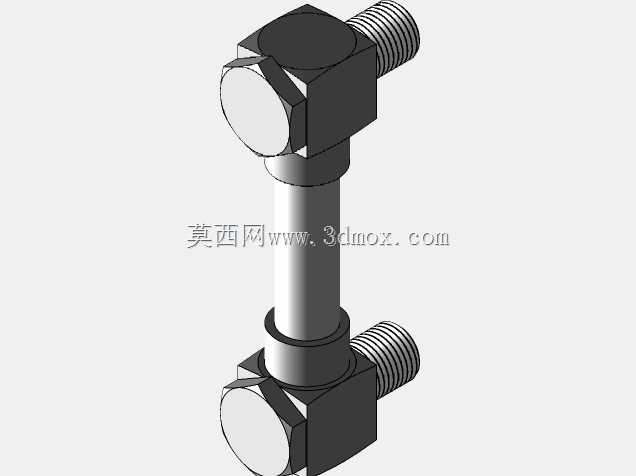

从结构设计逻辑来看，装置采用上下对称的双接头布局，两端的外螺纹接头可直接对接设备腔体的预留油口，中间段采用高透光的透明筒体作为观测主体，无需额外加装浮子等运动部件，依靠光学透光原理直接呈现腔体内的实际油液位置，避免了运动部件长期使用后的磨损、卡滞问题。上下接头与透明筒体的衔接位置采用台阶式密封结构，可适配O型圈或者平垫密封，能够承受常规工业油路的工作压力，不会出现渗漏问题。接头外侧设计有滚花拧动结构，在无扳手的狭小安装空间内，也可手动完成初步预紧，再用工具加固，适配不同场景的安装操作需求。

安装边界方面，双接头采用同轴对向布局，安装时需在设备腔体对应位置预留两个同轴的内螺纹接口，接口中心距需与透明筒体的有效长度匹配，透明筒体的外径尺寸决定了安装时需要预留的径向操作空间，选型时需要确认设备侧壁的厚度，确保接头螺纹的有效啮合长度满足密封承压要求，避免因啮合长度不足导致的漏油或者接头脱落问题。

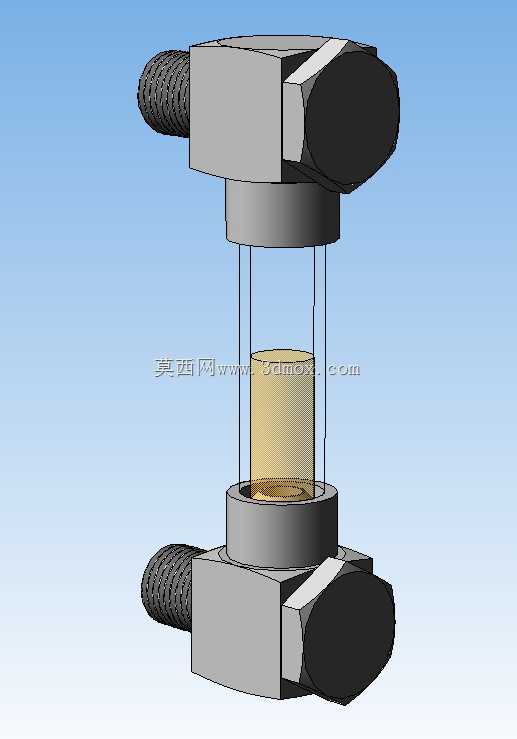

实际使用过程中，油液会进入透明筒体内部，与腔体内油位保持自然平齐，光线透过透明筒体时，有油液的区域与无油的空气区域会形成明显的光学分界，观测者无需近距离贴近设备，即可快速判断当前油位是否处于合理区间，即使油液存在一定程度的染色，也能通过透光差异清晰识别液位位置。相较于传统的油标尺，这种结构无需开盖插拔即可完成观测，避免了开盖过程中灰尘、杂质进入油腔的风险，也杜绝了油标尺插拔时带出油液造成的设备表面污染。

在建模细节处理上，上下金属接头的棱角做了小尺寸倒角处理，既去除了加工毛刺，也避免安装时划伤操作人员；透明筒体与金属接头的配合面预留了合理的安装公差，既保证装配时的同轴度，也不会因为公差过紧导致透明筒体装配时出现应力开裂。滚花结构的齿距、齿深按照手动操作的摩擦力需求设计，既不会因为齿过尖硌伤手部，也能保证拧动时足够的摩擦力，不会出现打滑问题。
