PCB生产车间用可调式双层物料转运推车

在PCB制造全流程的工序衔接场景中，不同制程间的裸板、待加工板件周转一直是车间物流环节容易出现损耗的节点，这款可调式双层转运推车正是针对电子制造车间的PCB转运需求开发的专用周转载具。从实际产线使用的角度看，它的适配尺寸经过针对性校准，可承载的PCB板高度覆盖21英寸至23英寸区间，适配板件宽度为20英寸，可选配的板件支撑厚度规格为3/8英寸，能够覆盖绝大多数常规尺寸工控板、消费电子主板的周转需求，无需额外定制适配载具。

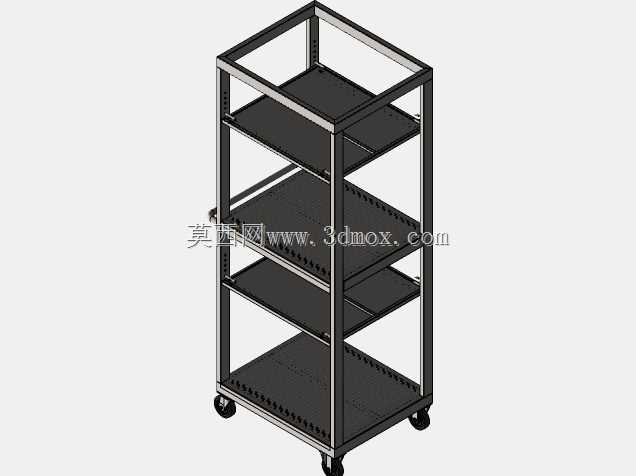

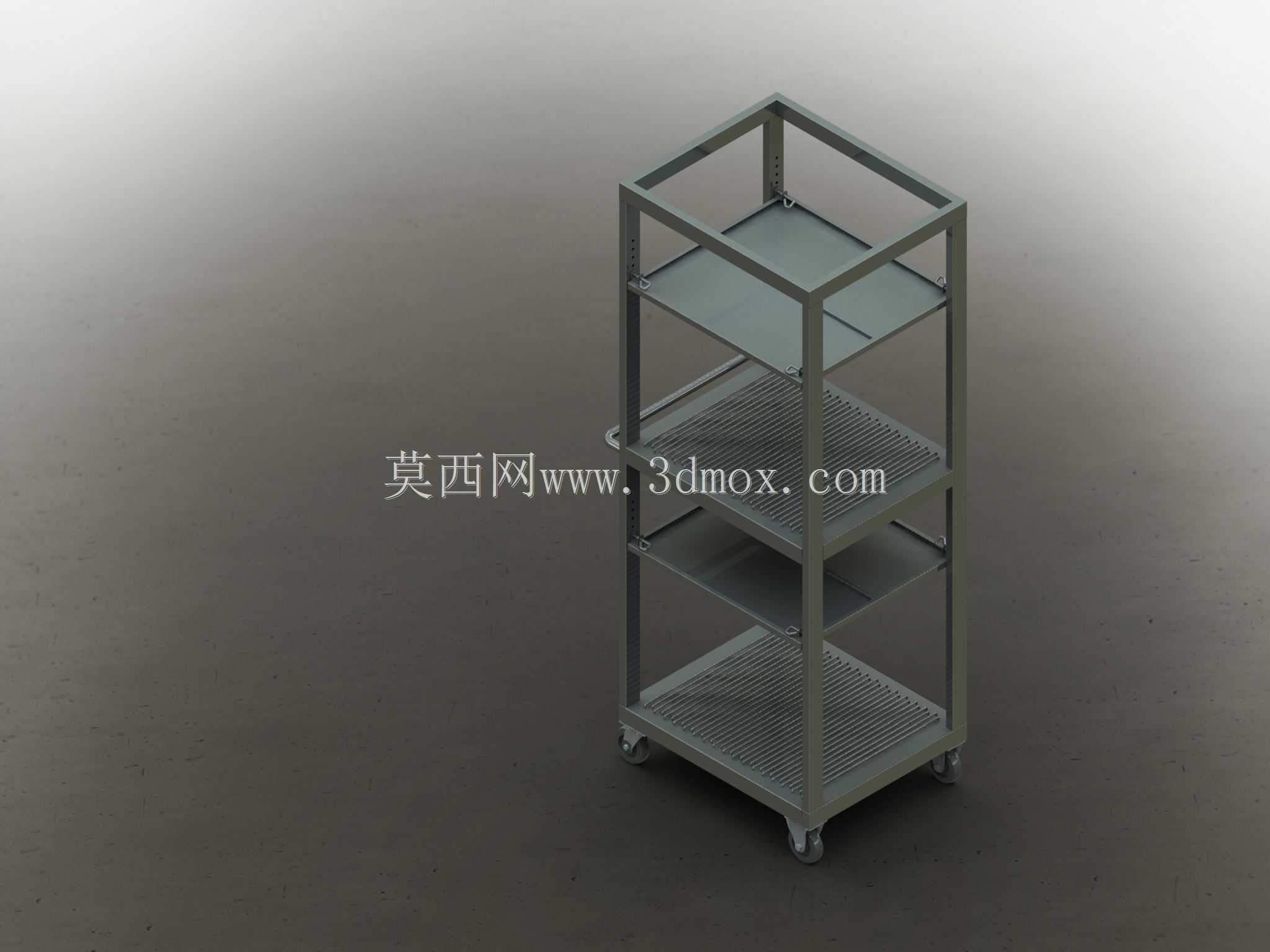

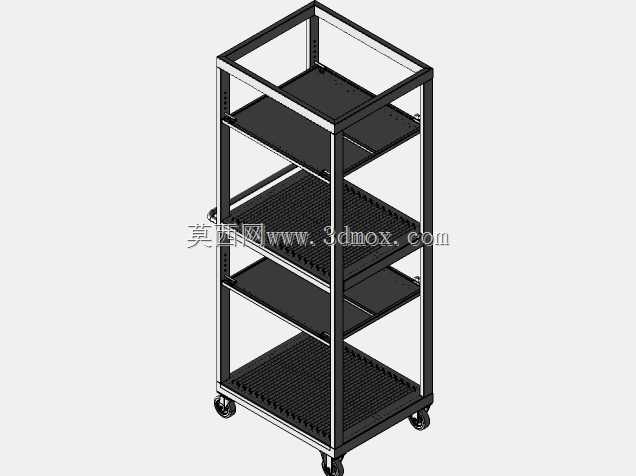

结构设计上，推车采用方管焊接的框架式主体，整体为立式多层布局，底部配置四个万向脚轮，可在车间环氧地坪、防静电地坪上灵活推行，转向阻力小，单人即可完成整车载重的移动操作。搁板部分做了可调式设计，并非固定死的层间距，操作人员可根据待转运PCB板的堆叠高度、或是不同工序的载具高度，灵活调整两层搁板的安装位置，适配不同的物料存放需求。为了避免转运过程中板件滑落，推车一端设置了高度1英寸的端部止动板，能够在推行、启停过程中挡住板件端部，防止因惯性导致的板件滑出磕碰；同时可选配安全链结构，在两个可调搁板上加装安全链后，可对放置在搁板上的PCB板形成侧向防护，即便经过车间地面的接缝、小坡度区域，也能避免板件从搁板侧方掉落，减少制程中的板件损耗率。

搁板表面采用网孔式结构设计，一方面能够减轻整车自重，降低推行时的负载阻力，另一方面对于需要做防尘、或是暂存带轻微余温的板件时，网孔结构可以保证空气流通，避免板件局部积温、积尘。框架的边角位置都做了圆弧过渡处理，没有尖锐的焊接毛刺，避免周转过程中剐蹭操作人员的工作服或是划伤板件表面的阻焊层。安装边界上，这款推车的立式窄体设计可以适配车间内多数设备旁的操作间隙，不会占用过多的通道宽度，在SMT车间、DIP插件车间、测试工段之间的通道内通行时，不会和周边的接驳台、传输线发生干涉，能够直接推到设备出料口位置接料，减少二次搬运的操作步骤。

从设计思路来看，这款推车没有采用通用平板推车的泛用设计，而是完全围绕PCB转运的实际痛点做结构优化：摒弃了多余的装饰性结构，所有结构设计都服务于板件防护、灵活适配、便捷移动三个核心需求，搁板的调节结构采用快拆式定位销设计，调整层间距时不需要额外工具，单人即可快速完成操作，适配产线快速换产时的周转需求。止动板和可选安全链的组合，也兼顾了常规周转的便捷性和特殊板件转运的防护需求，对于厚度较薄、边缘易损的高密度PCB板，加装安全链后可以大幅降低转运过程中的报废率，适合中小批量多品种的电子制造产线作为工序间周转载具使用。
