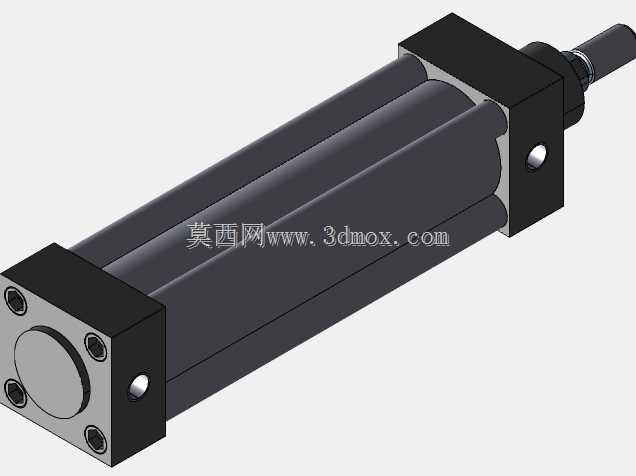

符合ISO15552标准的D50规格气动执行缸

这款气动执行缸在自动化产线、工装夹具、物流分拣设备、包装机械等场景中应用极广，作为气动系统的末端执行元件，它承担着将压缩空气的压力能转换为直线往复机械能的核心作用，可完成工件推送、夹具夹紧、工位升降、闸门启闭等多种直线动作需求，相比液压执行元件，它具备响应速度快、介质清洁无泄漏风险、维护成本低的特点，在轻工制造、3C装配、食品加工等对洁净度有要求的生产场景中适配性更强。设计阶段严格遵循ISO15552气缸安装尺寸标准，这一选型思路的核心考量是保障产品的通用互换性，设备维护更换时无需重新调整安装位的孔位与连接尺寸，可直接替换同规格的标准气缸，大幅降低产线停机维护的时间成本。缸径设定为D50规格，对应输出推力在0.5MPa工作气压下可达到近千牛，能够覆盖绝大多数中低负载的直线驱动需求，缸筒采用硬质阳极氧化铝合金材质，内壁做高精度珩磨处理，表面粗糙度控制在Ra0.4以内，可有效降低活塞密封圈的滑动磨损，延长元件使用寿命。两端端盖通过内六角螺栓与缸筒锁紧连接，端盖上预留的气口采用标准G1/4管螺纹，可直接匹配常规气动接头，无需额外做转接头适配；活塞杆表面做镀硬铬处理，硬度达到HV800以上，可抵御日常工况中的磕碰与摩擦损伤，活塞杆伸出端采用标准外螺纹连接结构，可配套浮动接头、连接法兰等多种安装附件，适配不同的负载连接需求。安装边界上，两端端盖的四个安装孔位严格符合标准尺寸公差，可支持脚架安装、法兰安装、耳轴安装等多种固定方式，不管是水平安装还是垂直安装场景都能适配；缸体侧面预留的磁环开关安装槽，可直接加装磁性开关，用于检测活塞的伸出与缩回位置，给控制系统反馈到位信号，无需额外加装外置行程检测装置，简化设备整体的结构设计。活塞部位采用双向密封圈结构，同时搭配耐磨导向环，既保证了气缸两腔的密封性能，避免窜气导致的推力损失，也能承受一定的侧向负载，降低活塞杆偏心磨损的概率，端盖部位的缓冲设计可在活塞运行到行程末端时起到减速缓冲作用，避免活塞刚性撞击端盖产生噪音与结构损伤，让气缸运行过程更平稳。
