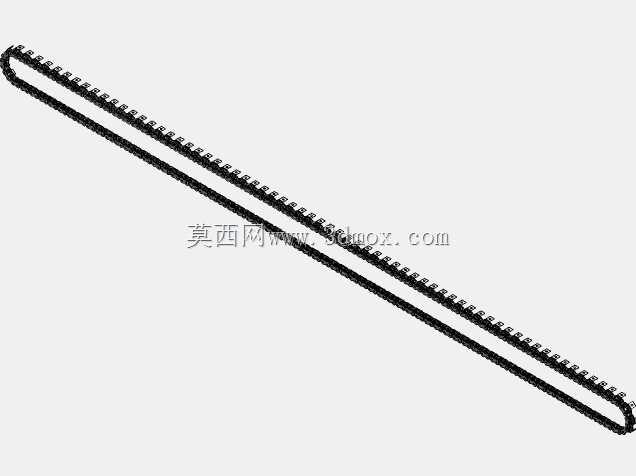

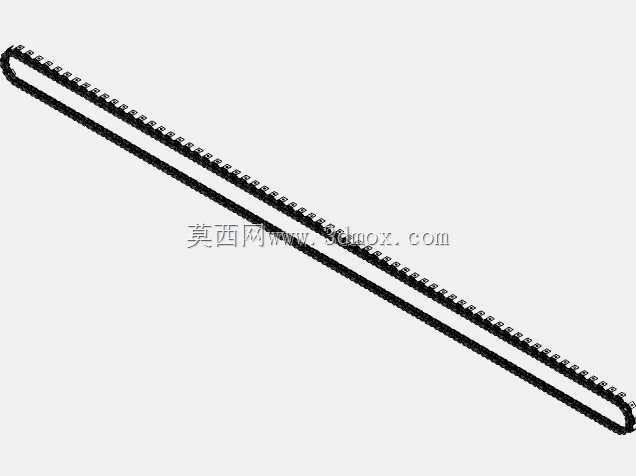

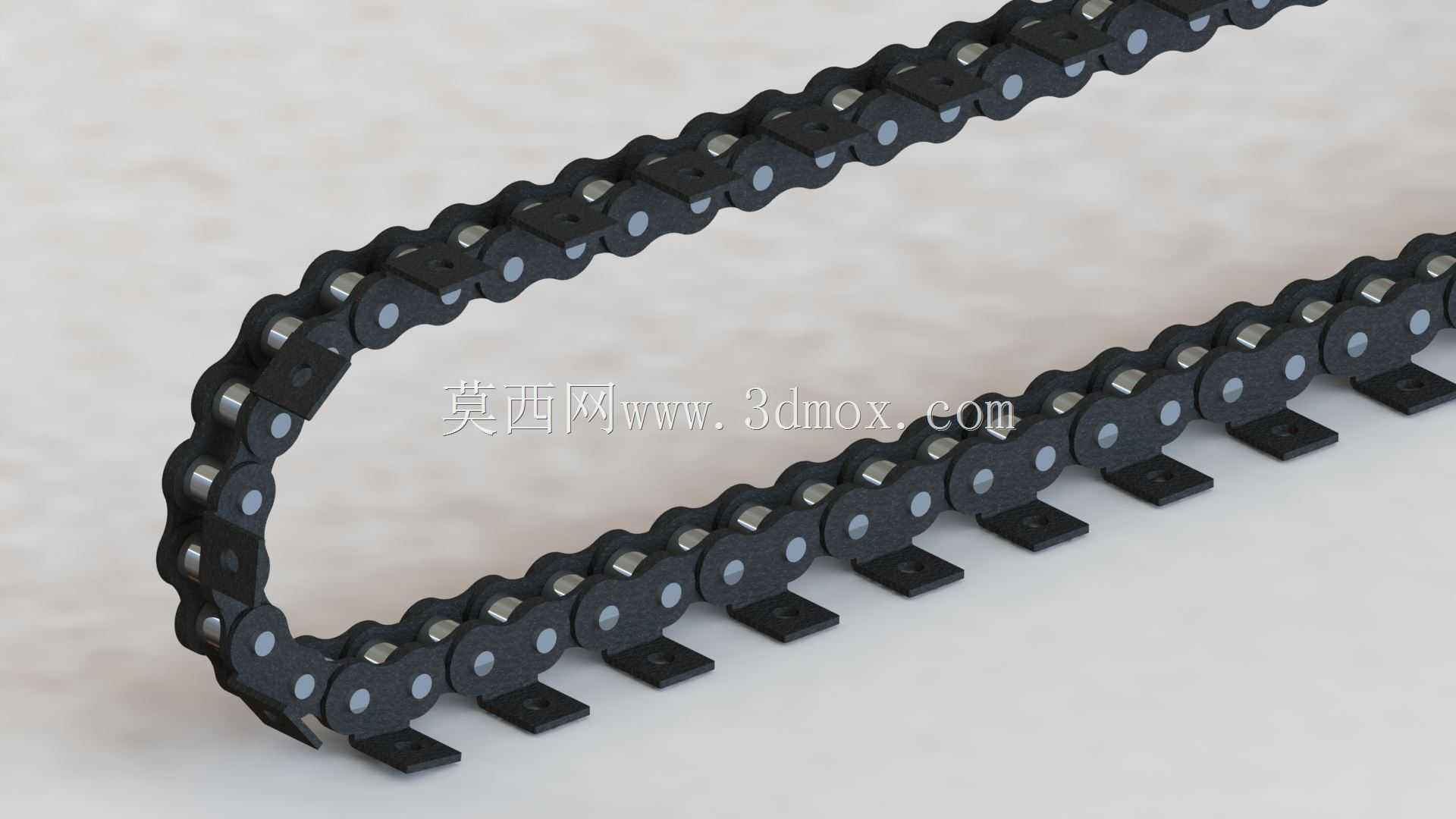

带外置托架的10B规格输送链条结构

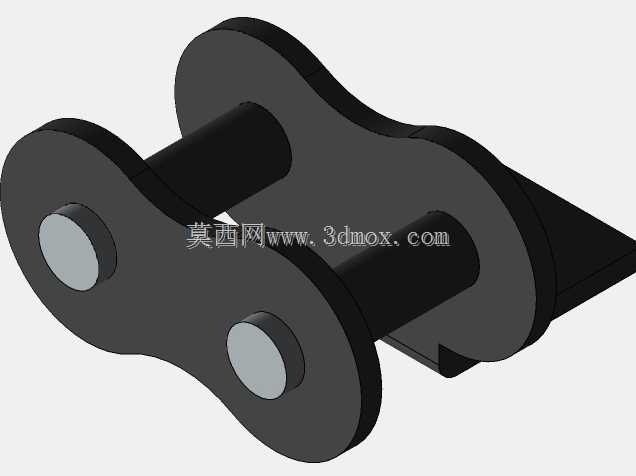

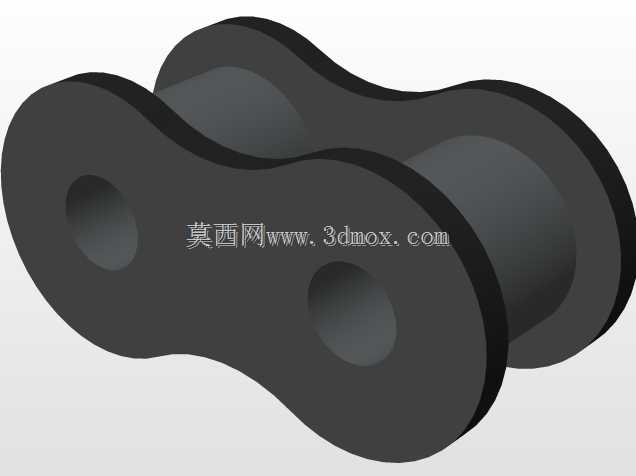

这类带托架的10B链条，常应用在轻工输送、物料抬升、工位步进移送的场景里，比如小件物料的线体转运、工装板的短距离步进输送，或是包装设备里的物料推送工位，区别于普通仅做动力传动的滚子链，每间隔固定节距设置的外置托架，能直接承托待输送工件，省去额外安装附板的二次加工工序。从结构设计来看，基础链节遵循10B滚子链的标准参数，内链板、外链板采用等强度腰型轮廓，销轴与外链板过盈压装、与套筒间隙配合，保证链节铰接转动的灵活性，滚子在啮合时能与链轮齿槽顺畅滚动接触，降低啮合磨损。外置托架通过铆接或螺栓紧固的方式固定在外链板外侧，托架承托面做了平面度处理，避免承托工件时出现偏载滑落，托架的安装位置经过节距匹配，确保链条绕经链轮做圆弧回转时，托架不会与链轮齿顶、相邻链节发生运动干涉。做结构设计时，首先要确认链条的最小回转半径，也就是配套链轮的齿顶圆直径，托架的外伸长度不能超过链轮中心到链板外侧的安全距离，否则链条转弯时托架会剐蹭链轮轮体，引发卡滞甚至断链故障。安装边界上，要注意链条张紧后的直线段下垂度，承托工件后的托架段负载会比普通传动链更大，张紧调节行程要比同规格普通传动链预留多15%左右，避免负载运行后链条伸长导致啮合跳齿。托架的承托面高度要和线体两侧的导向轨面匹配，高度差控制在0.2mm以内，防止工件移送时出现卡滞磕碰。另外链节的铰接处预留了润滑脂存储间隙，长期运行时油脂能缓慢渗出到销轴与套筒的配合面，降低铰接副的磨损速率，延长整链的使用寿命。在选型适配时，要根据单托架的额定承重量核算整链的负载，不能直接套用普通10B链条的抗拉载荷，因为托架固定点会给外链板带来附加的弯矩，选型时安全系数要比纯传动场景提升1.2倍，避免链板在固定孔位置出现应力断裂。实际装配时，要注意同一段链条上的托架安装方向保持一致，相邻托架的节距误差控制在0.1mm以内，保证步进移送时的工位定位精度，满足自动化线体的节拍要求。
