带宝塔接头1/4英寸手动针型调节阀

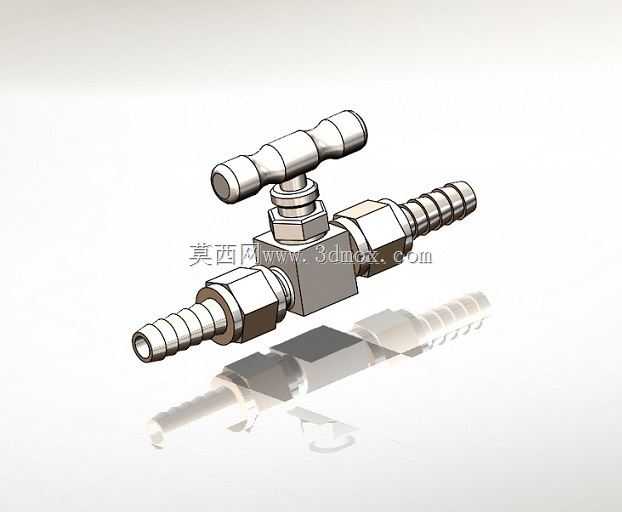

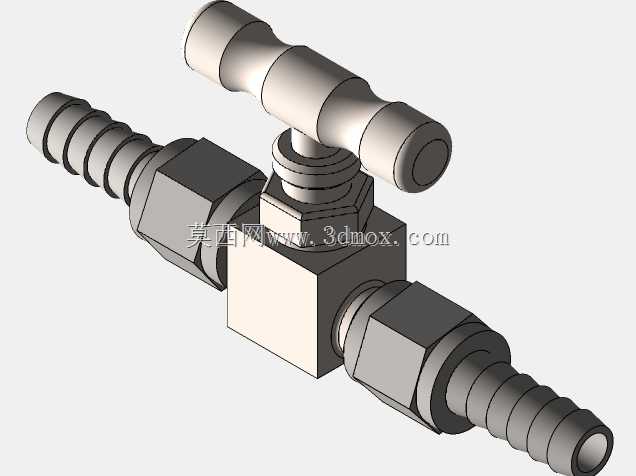

这款针阀主要面向小通径低压流体管路的压力精准调节场景，常见于实验室气路、小型化工试验装置、医疗设备气路系统、小型气动控制回路这类需要微调流体压力、控制介质通断的工况中，适配内径匹配的柔性软管连接，无需额外加工硬管接头，现场布管装配效率更高。从结构设计来看，阀体采用方体基座布局，两个进出接口沿同一直线对称分布在阀体两侧，接口为外凸宝塔式竹节结构，套入软管后可通过卡箍锁紧实现可靠密封，能承受常规低压工况下的管路拉力，避免软管受拉扯脱落。顶部的手动操作件采用T型一字手柄，手柄表面做了圆弧过渡处理，手动旋转时受力均匀，无需额外工具即可完成启闭与开度调节，阀杆与阀体之间采用常规密封结构，在调节行程内可实现从全闭到全开的连续开度调整，阀针采用锥面密封结构，小开度下也能稳定控制介质流量，不会出现普通球阀小开度调节时的流量跳变问题，满足压力微调的使用需求。在安装边界上，该阀整体结构紧凑，阀体方体部分的尺寸适配小空间管路布局，两个接头的中心高度一致，水平安装时管路无需做额外弯折适配，手柄的旋转半径预留了足够的手动操作空间，安装时无需在手柄周边预留过大的避让空间，适合集成在排布密集的小型阀组当中。实际使用中，该阀可通过改变阀针与阀座的通流截面积，精准控制管路内的流体压力，将下游压力稳定在工况需要的区间内，相比同通径的球阀、闸阀，其调节精度更高，适合对压力稳定性有要求的小流量管路场景，比如气相色谱仪的载气调节支路、小型发酵罐的进气控制支路、气动量仪的气源调节支路都能适配。建模过程中对阀针的锥度、阀杆的螺纹行程、宝塔接头的竹节尺寸都做了贴合实物的还原，各部件的装配间隙符合常规机械加工公差要求，可直接用于小流量阀组的装配干涉校验、管路布局模拟，也能作为非标小型调节阀设计的参考原型，帮助设计人员快速完成阀类元件的选型匹配与布局验证，减少实物试装阶段的管路干涉、操作空间不足等问题。
