平行斯塔克斯案电路板防护支架结构

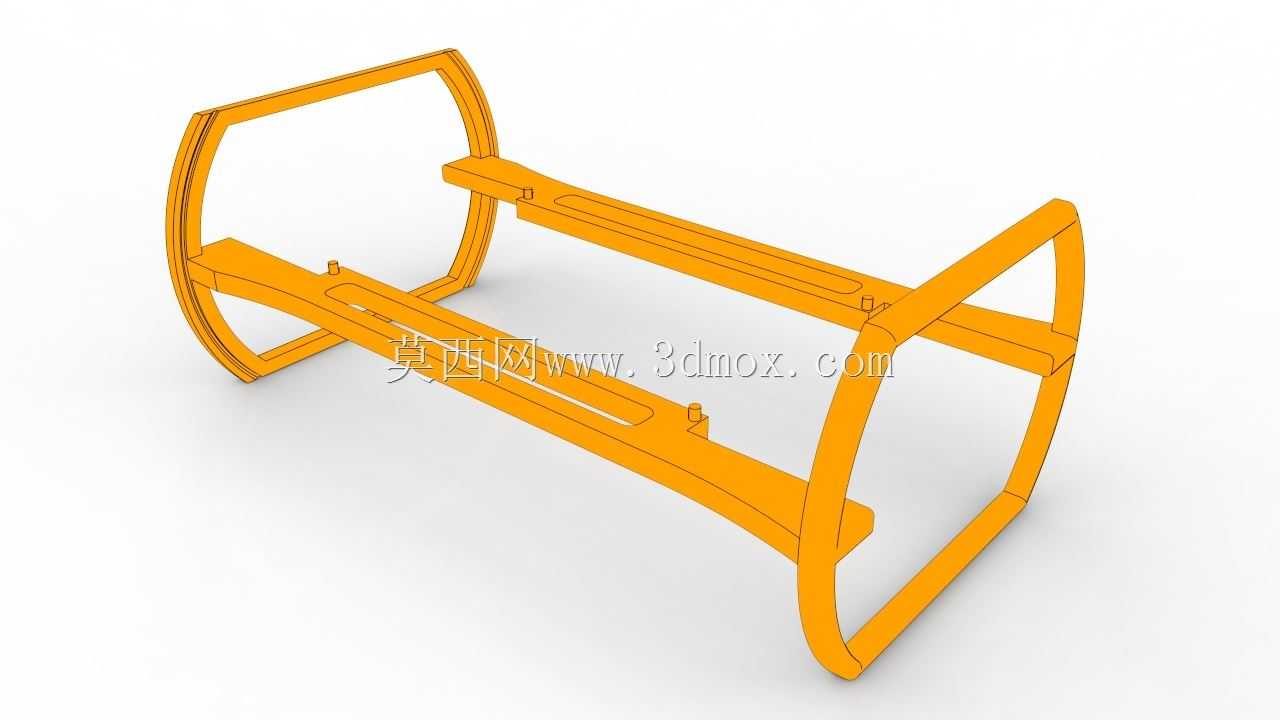

在嵌入式开发板配套防护结构的设计场景中，这类平行排布的支架与套筒组合结构，主要服务于Parallella这类并行计算开发板的物理防护与安装固定需求。实际使用时，橙色支架作为核心承载构件，采用镂空框架式结构，既能够为电路板提供四周的刚性支撑，避免电路板在搬运、堆叠、嵌入式集成过程中受到外力挤压导致元器件脱焊、基板变形，同时框架式的镂空设计不会遮挡电路板上的散热区域，不会额外增加板载芯片的热负荷，适配开发板长时间高负载并行计算的散热需求。

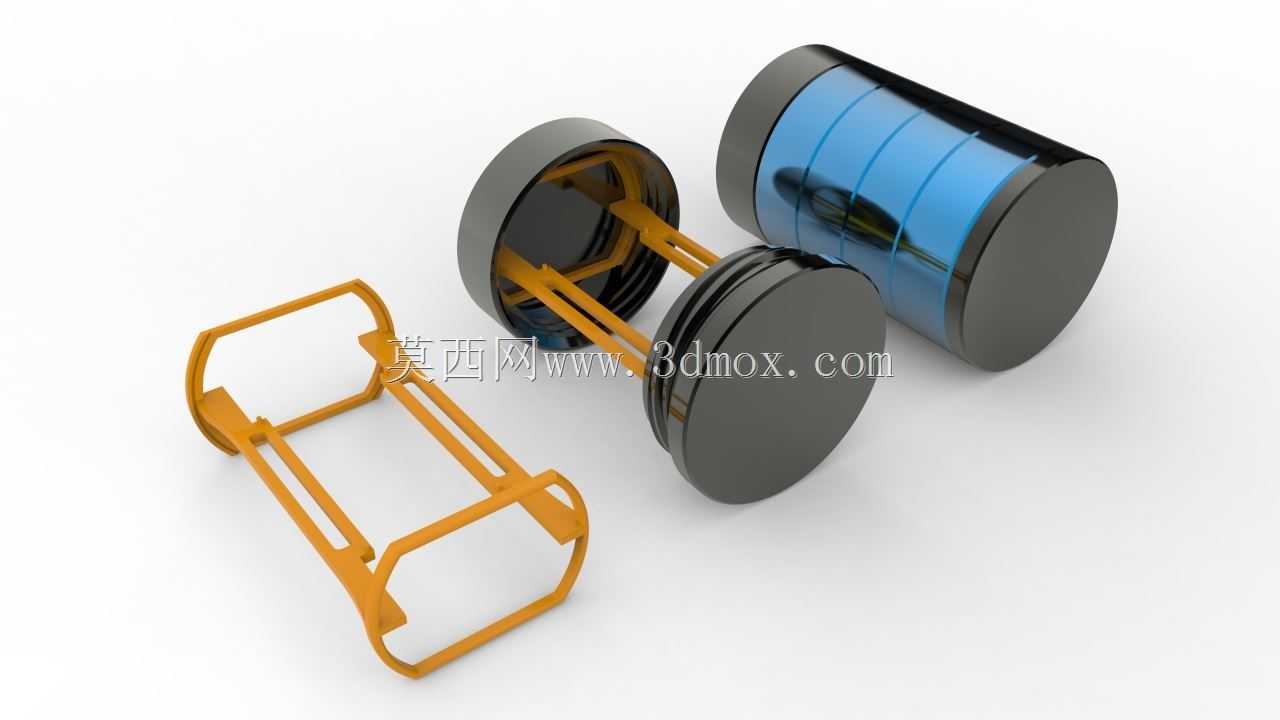

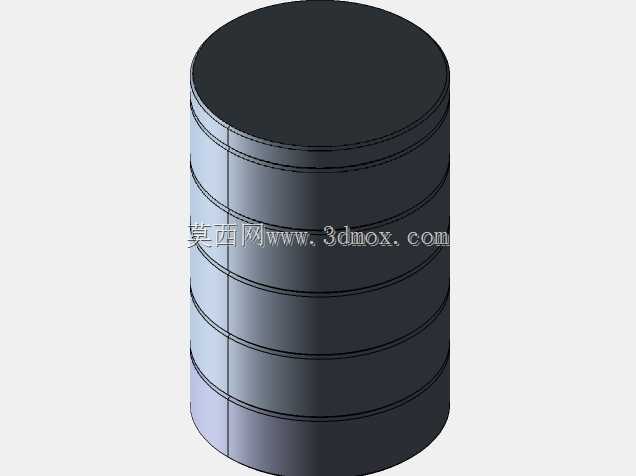

从设计思路来看，该结构参考了成熟的StaX类保护套管的设计逻辑，将原本单块板的防护结构拓展为平行多板排布的支撑形式，支架两端的定位框尺寸完全匹配Parallella开发板的外形轮廓，安装时无需额外打孔或者粘接，直接将电路板卡入支架两端的定位卡槽即可完成固定，安装边界完全贴合电路板的外轮廓，不会超出板身尺寸，不会额外占用嵌入式设备内部的宝贵安装空间。配套的黑色端盖与蓝色透明套筒组合，主要用于多块平行排布电路板的外围防护，端盖采用旋合或者卡扣式结构与支架两端连接，蓝色透明套筒一方面可以隔绝外界的灰尘、飞溅的液体接触电路板焊点，另一方面透明材质可以直接观察内部电路板的运行指示灯状态，无需拆开防护结构就能判断设备运行情况。

在实际行业应用中，这类结构既可以用于开发阶段的多板堆叠测试场景，支撑多块Parallella板平行排布组成并行计算集群，保证板与板之间的间距一致，避免板间信号干扰，同时也可以用于最终嵌入式产品的集成安装，作为开发板的预装防护结构直接装入终端设备壳体内部，省去终端厂商单独设计电路板固定结构的流程。结构的尺寸设计完全适配目标电路板的安装孔位与外轮廓，支架的壁厚控制在合理范围，既保证足够的结构强度，在承受常规堆叠压力时不会发生形变，又不会过多增加整体结构的重量，适配便携类嵌入式计算设备的轻量化需求。支架的支撑筋采用平行排布的形式，沿电路板长度方向延伸，在减轻自身重量的同时，能够提供沿长度方向的抗弯折能力，避免长尺寸支架在安装后出现中部下垂的问题，保证多块平行安装的电路板之间间距始终保持一致，不会出现板间接触短路的风险。端盖的内侧设计有对应支架端部的定位槽，安装时可以快速对齐，不需要额外的紧固件就能完成初步固定，后续如果需要拆卸维护电路板，只需要拔下端盖、抽出套筒即可直接取出电路板，维护操作十分便捷，适配嵌入式开发过程中频繁调试、更换板卡的使用需求。
