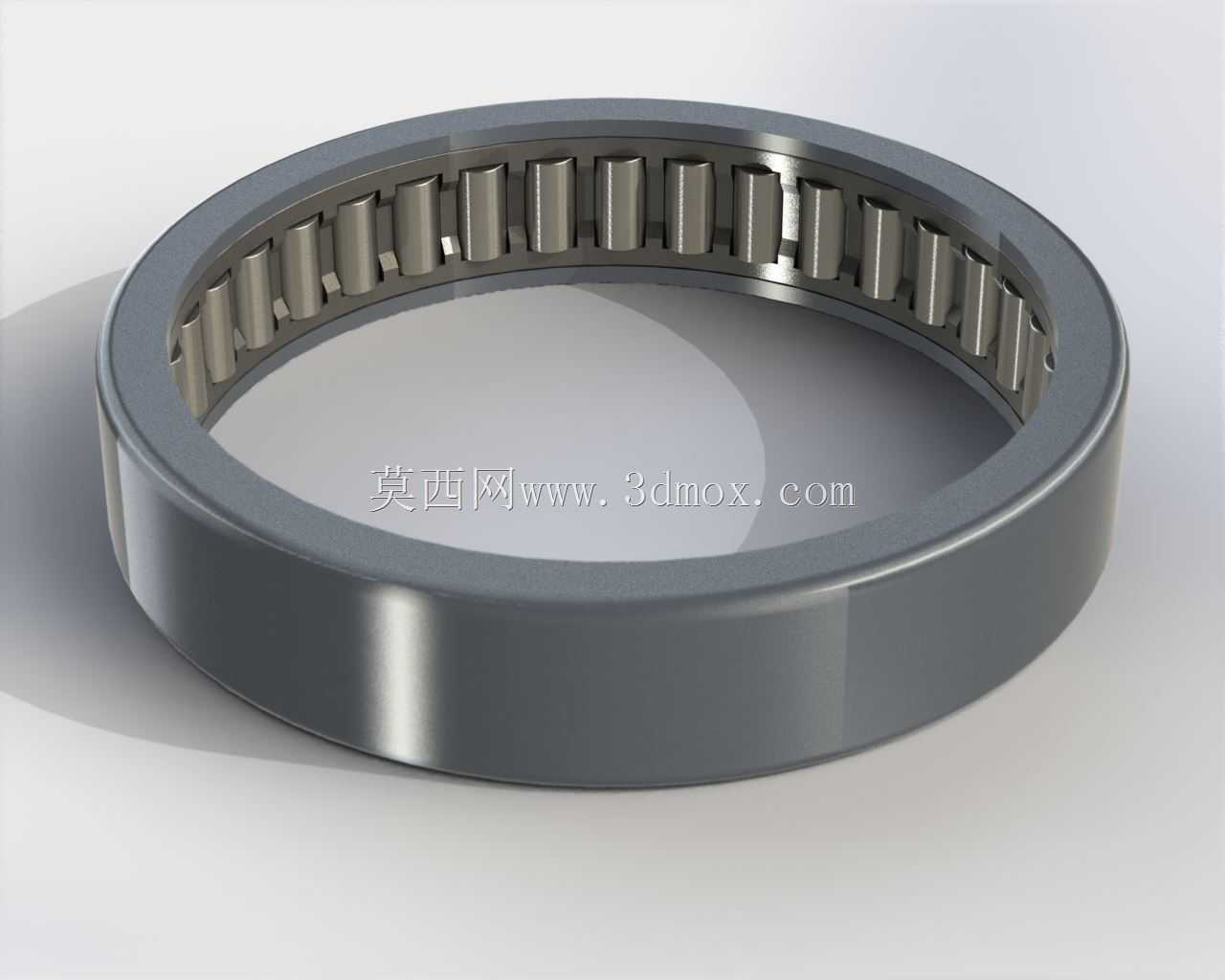

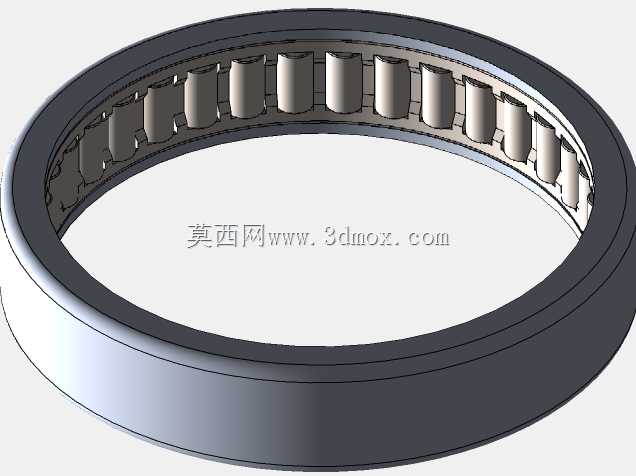

实体套圈滚针轴承精密三维结构

在径向安装空间受限的传动场景中，滚针轴承是替代常规深沟球轴承、短圆柱滚子轴承的核心选择，这类结构常见于汽车变速箱输入输出轴支撑、机床主轴箱紧凑传动位、工程机械液压泵内部回转副、工业机器人关节薄壁支撑位，以及纺织机械、印刷设备的小空间重载回转节点，其核心优势是在相同内径规格下，径向截面尺寸远小于其他类型滚动轴承，同时能承受远高于同尺寸滑动轴承的径向载荷，适配高速与中低速的不同回转工况。

从结构设计逻辑来看，这类实体套圈滚针轴承的建模核心在于滚针与滚道的配合精度控制，首先要明确滚针的直径公差分组，实际生产中同一套轴承内的滚针直径差需控制在微米级，建模时需先确定内圈滚道、外圈滚道的曲率半径，滚道与滚针的线接触特性决定了滚道表面不能出现曲率突变，否则会造成接触应力集中，大幅缩短轴承使用寿命。建模过程中，保持架的兜孔间隙是容易被忽略的细节，兜孔与滚针的周向间隙需控制在合理范围，既要保证滚针能灵活回转，又要避免滚针在运转中出现歪斜卡滞，实体套圈的壁厚设计需匹配额定动载荷要求，过薄的套圈在压装到轴承座或轴上时容易出现塑性变形，导致滚道圆度超差，引发运转异响与早期失效。

从安装边界来看，这类滚针轴承对配合轴颈、轴承座孔的形位公差要求较高，轴颈的圆柱度、表面粗糙度直接影响轴承安装后的实际游隙，无内圈结构的滚针轴承直接以轴表面作为滚道，此时轴的表面硬度需达到HRC60以上，表面粗糙度Ra值需控制在0.2以下，否则会造成滚针与轴表面的早期磨损。建模时需预留合理的径向游隙，游隙过小会导致运转温升过高，出现抱轴故障，游隙过大则会引发回转精度下降，传动振动噪声增大。不同于带保持架的滚针轴承，满装滚针结构虽然能承载更高载荷，但极限转速更低，仅适用于低速重载的往复摆动或回转场景，设计选型时需根据实际工况的转速、载荷、冲击特性选择对应结构。

在三维建模的细节处理上，滚针端部的倒角结构不能省略，实际生产中滚针两端的圆弧倒角能避免应力集中，同时引导滚针顺利装入保持架兜孔，套圈两端的安装倒角需匹配安装时的导入需求，避免压装过程中出现胶圈剪切、套圈崩边的问题。对于带密封结构的滚针轴承，还需在建模时预留密封槽的安装位置，密封唇与轴的过盈量需控制在合理范围，既要保证润滑脂不泄漏，又要避免密封唇过度磨损。
