四针通用汽车继电器外部连接结构

车用继电器是整车电气回路里的核心控制部件之一，主要承担小电流控制大电流通断的作用，避免控制开关直接承载大负载电流出现烧蚀、接触不良的问题，广泛分布在发动机舱保险盒、驾驶舱配电模块内，覆盖灯光控制、油泵驱动、风扇启停、启动回路等多个关键电气支路。这次做的结构只还原了继电器外部壳体与配套连接器的部分，没有涉及内部引脚、触点、线圈、夹片等内部结构，主要是为了快速搭建整车电气布置的数模装配场景，不需要细化内部结构的时候，直接调用这个外部数模就能完成安装位的干涉检查、线束走向排布的校核工作。

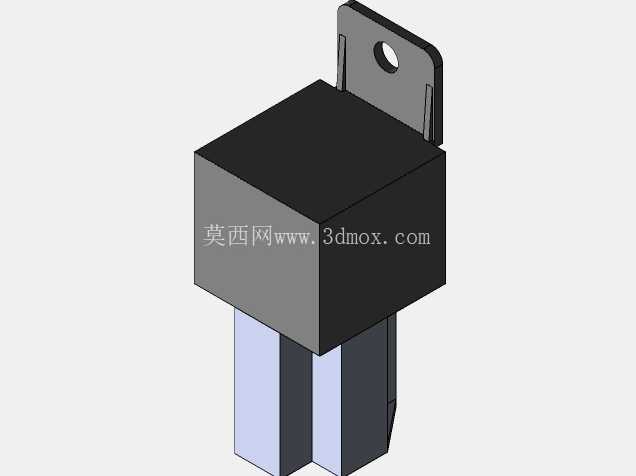

从实际使用场景来看，四针结构的继电器是车用12V电气系统里通用性极强的规格，四个引脚分别对应线圈控制端的两个接线位，以及主回路常开触点的两个接线位，配套的连接器直接和引脚端插接，不需要额外的接线端子压接工序，装配的时候直接对准导向槽推入就能完成连接，防呆结构能避免插反导致的回路短路问题。设计这个外部结构的时候，首先卡的是行业通用的安装尺寸边界，壳体主体的立方体外形尺寸完全符合市面主流四针继电器的通用规格，侧面带安装固定挂耳，挂耳上的开孔尺寸、挂耳与壳体主体的相对位置都和通用安装支架的固定位匹配，不管是卡接在保险盒的标准卡槽里，还是用螺栓通过挂耳固定在车身钣金安装位上，都能满足安装间隙要求，不会出现和周边线束、其他电气部件的干涉问题。

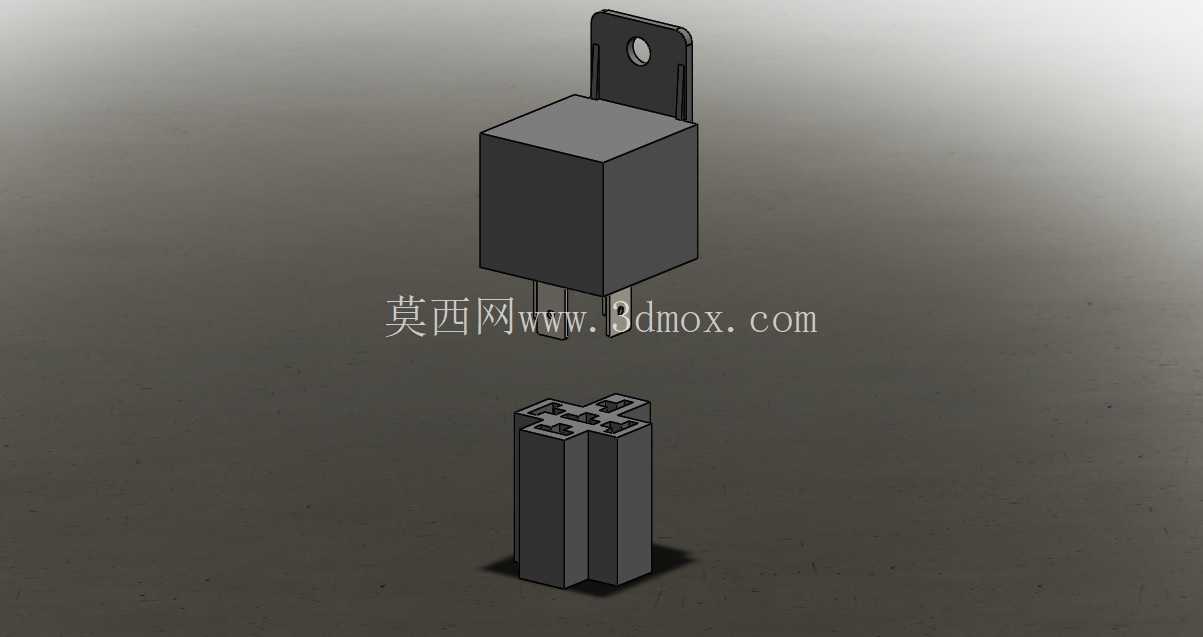

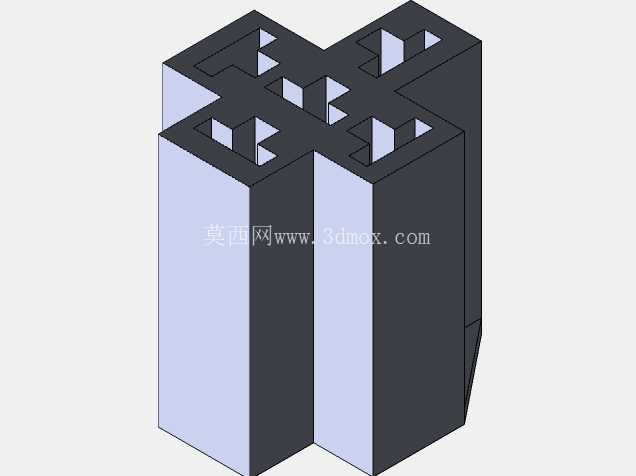

壳体部分的外形做了和实物一致的棱角过渡，没有做多余的曲面造型，毕竟这类电气部件的外壳都是工程塑料注塑成型，直边加小倒角的结构既方便模具出模，也能在装配的时候减少和周边部件的卡滞。配套的连接器部分，内部的插接腔尺寸完全匹配继电器伸出的插脚间距，连接器外壁做了防滑的纹理结构，方便维修的时候徒手插拔，不需要额外的工具就能完成拆卸更换，连接器尾部留足了线束出线的空间，不管是多股铜芯线的压接端，还是线束外层的波纹管防护，都能在这个空间内完成固定，不会出现线束弯折半径过小导致的线芯断裂问题。

在做整车电气布置的时候，很多时候不需要把继电器内部的触点、线圈结构都建出来，毕竟内部结构不影响外部安装和线束匹配，只需要外部轮廓、安装位、接插端的尺寸准确，就能完成总布置阶段的校核工作，这个结构就是针对这类场景做的，尺寸完全对标实际量产的通用规格，不管是做改装车的电气加装数模，还是做新车型配电盒的前期布局验证，都能直接调用，不需要反复核对安装尺寸。安装挂耳的位置特意做了和通用件一致的偏移量，保证固定之后继电器主体和安装面的间隙符合散热要求，毕竟继电器工作的时候线圈会发热，预留足够的间隙能保证空气流通，避免热量堆积导致的外壳老化加速问题。接插端的配合尺寸做了合理的公差预留，和继电器插脚之间的间隙既不会太大导致接插松动，也不会太小导致装配的时候插拔力过大，符合车用接插件的插拔力标准，维修更换的时候不需要太大的力就能拔下，同时车辆行驶过程中的振动也不会导致连接器松脱断电。

很多刚做结构设计的工程师容易在这类电气部件建模的时候陷入细节，非要把内部的所有结构都做全，实际上在总布置、装配校核的场景下，外部结构的准确性才是核心，内部结构不影响外部装配关系，做全了反而会增加数模的文件大小，拖慢大装配体的打开和运算速度。这个外部结构的建模逻辑就是抓核心安装边界：壳体最大轮廓尺寸、安装挂耳的孔位坐标、插脚的伸出长度和间距、连接器的插接深度和外径，把这些和装配相关的尺寸做准，就能满足绝大多数前期设计场景的使用需求。另外壳体顶部的平面预留了标识印刷的位置，和实际产品一样，后期可以在这个平面上印上继电器的额定电流、线圈电压、引脚定义等标识，和实物的外观保持一致，做渲染展示的时候也能更贴近真实效果。连接器的锁紧结构也做了还原，插接到位之后的卡扣会卡在继电器壳体的卡槽里，避免车辆振动导致的接插件退针，这个卡扣的位置和尺寸也和通用件保持一致，装配的时候能清晰感受到卡扣卡入的到位感，和实际装配的手感逻辑匹配。
