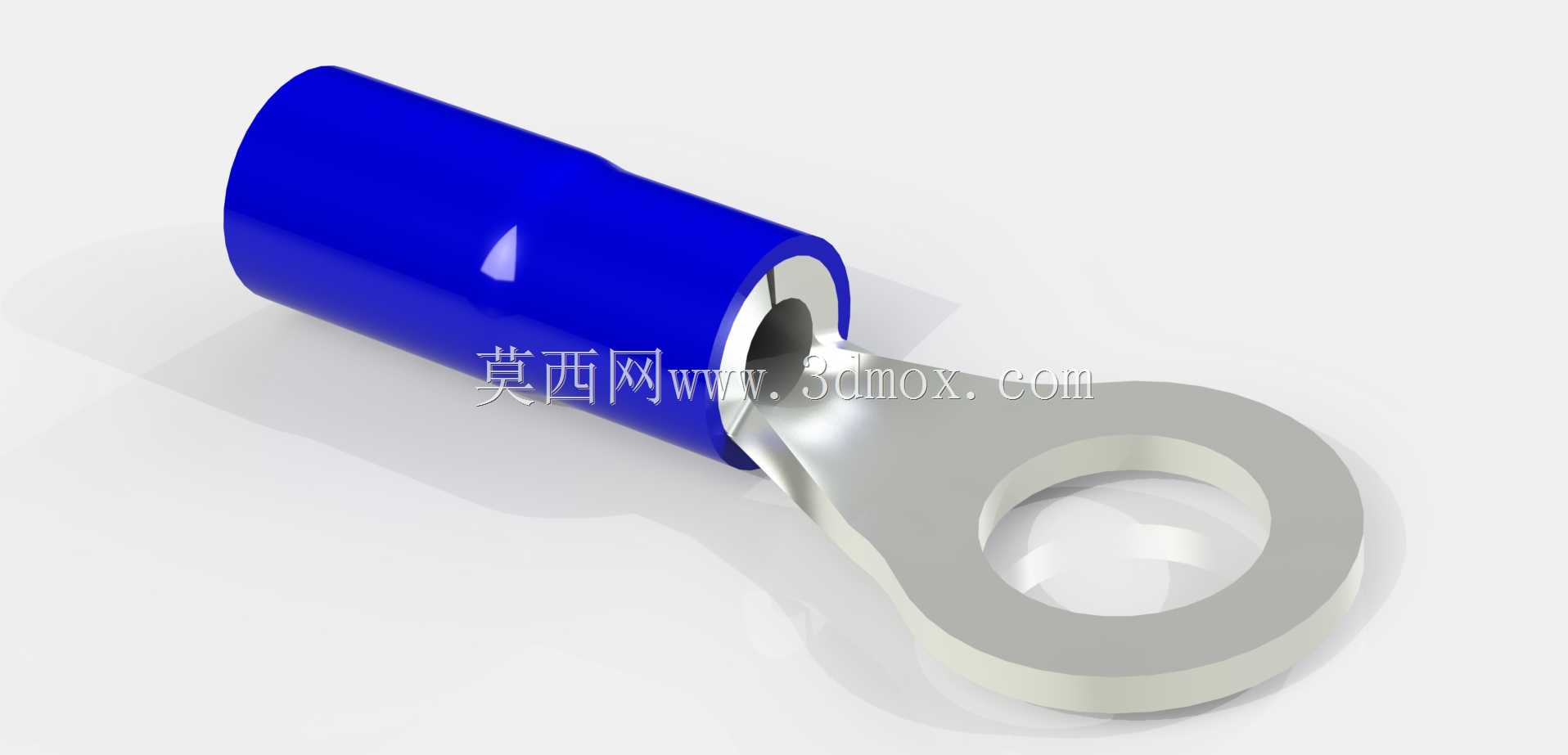

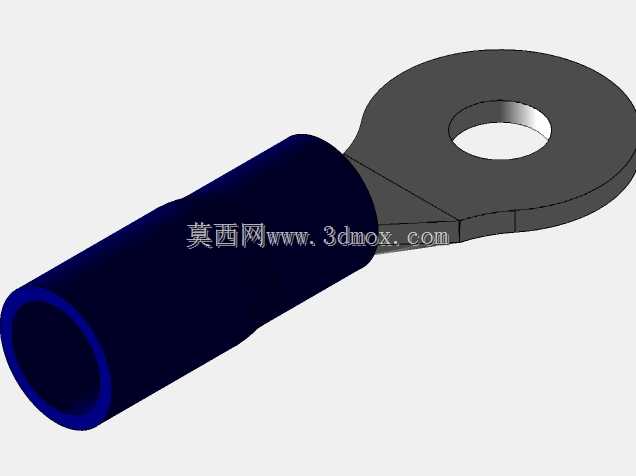

带绝缘护套环形冷压接线端子结构

这类环形冷压接线端子是电气柜布线、设备线束加工场景里最常用的压接连接件之一，日常做低压电气回路装配时，但凡涉及螺栓固定式的接线点位，基本都会用到这类结构，相比直接剥线缠绕接线的方式，压接后的端子能让导线与接线桩的接触面积更均匀，避免长期通电后出现线芯氧化松脱、接触电阻过大发热的问题。从结构设计来看，这款端子分为金属导电基体与尾部绝缘护套两部分，金属端采用环形开孔结构，适配对应规格的接线螺栓，安装时直接将环圈套入螺栓柱，配合平垫、弹垫拧紧螺母即可完成固定，相比叉形端子，环形结构的防松脱表现更好，即使接线螺栓出现小幅松动，端子也不会从接线桩上滑脱，适合用在有小幅振动的设备接线点位，比如小型风机、输送线驱动电机的接线端，或是机床内部的动力回路接线处。尾部的绝缘护套采用蓝色绝缘材质，一方面能在压接完成后包裹住导线裸露的线芯与端子压接筒的衔接位置，避免不同回路的导线裸露部分意外搭接造成短路，另一方面护套的颜色也对应适配的导线线径范围，这款蓝色护套适配的线径覆盖14-16AWG与18-20AWG两个区间，压接筒的内径做了渐变过渡设计，压接时能让不同线径的多股铜芯线都能被充分挤压，与金属筒壁紧密贴合，不会出现压接过松导致线芯拉脱，或是压接过狠压断铜丝的问题。做三维建模时，环形端的开孔尺寸需要严格匹配常用的接线螺栓规格，环片的厚度要满足对应额定电流下的载流要求，避免长期通流时金属部分过热；压接筒的长度要足够包裹住剥除绝缘层的线芯，压接后的形变区域要完全落在金属筒范围内，不能挤压到尾部的绝缘护套，否则容易造成护套开裂失去绝缘防护作用；绝缘护套与金属压接筒的配合要做适度的过盈设计，保证护套不会从金属基体上松脱，同时护套尾部的进线口要做圆角过渡，避免穿线时锐角切口刮伤导线的外层绝缘皮。实际选型使用时，需要先确认接线桩的螺栓直径匹配端子环孔尺寸，再根据导线的线径选择对应护套颜色的端子，压接要采用对应规格的冷压钳模口，压接完成后要做拉拔测试，确认线芯与端子结合牢固，同时检查绝缘护套无破损、无移位，才能接入接线点位。这类端子的安装边界需要注意，环面与接线桩的贴合面要保持平整，不能有异物夹在中间，拧紧螺栓时的扭矩要符合对应规格的要求，扭矩过大会压裂环片或是压伤接线桩，扭矩过小则会导致接触不良。
